Guía de despliegue de sala limpia de semiconductores prefabricados: de sala limpia prefabricada a ACH y zonificación a presión
Una sala limpia prefabricada puede acortar los horarios de proyectos de semiconductores, pero todavía tiene que ser diseñada, instalada y calificada como una envoltura de sala limpia controlada. Las preguntas críticas no son solo la velocidad del panel y la entrega del módulo; son la trayectoria del flujo de aire, las suposiciones de ACH, la zonificación de presión, el control de fugas y la preparación para la verificación.
sala limpia prefabricada sala limpia de semiconductores Zonamiento de presión Sobre de sala limpia
| prefabricadoConstruye interfaces repetibles de pared, techo y servicio. | ACHUtilice cambios de aire como entrada de diseño, no como prueba de clase. | PresiónDefinir cascada de habitación a habitación y rutas de fugas. | IniciaciónPlanifica las comprobaciones de estilo IQ/OQ antes de enviar los paneles. |

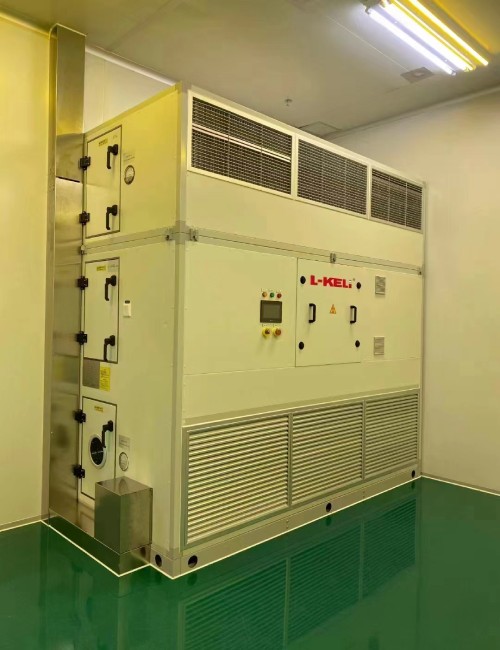

Para las instalaciones de semiconductores, la prefabricación es útil cuando el paquete de sala limpia se trata como un sistema controlado: juntas de paneles, retorno de piso elevado, suministro de FFU o AHU, cascada de presión, bloqueos de puertas, penetraciones de servicio y registros de puesta en marcha deben ajustarse a la misma intención de diseño.
Lógica de despliegue
La velocidad prefabricada solo funciona cuando las interfaces se congelan temprano
Una sala limpia prefabricada no elimina el trabajo de diseño; Mueve gran parte de la coordinación antes. Los propietarios de semiconductores deben congelar objetivos de clasificación de habitaciones, cargas térmicas de herramientas, sensibilidad de AMC, escape de proceso, estrategia de retorno de aire, penetraciones de servicio y rutas de acceso antes de fabricar el paquete de pared y techo.
ISO 14644-4 aborda el diseño, la construcción y la puesta en marcha de salas limpias. Para las salas limpias prefabricadas, esto significa que los dibujos de módulos, las elevaciones de los paneles, las rejillas de techo, los horarios de puertas y las responsabilidades de puesta en marcha deben revisarse como un solo paquete, no como oficios de construcción separados.
Wonclean puede coordinar paredes modulares de salas limpias, sistemas de techo, FFU, puertas, ventanas e interfaces de paso a través para que la porción construida en fábrica reduzca la incertidumbre del sitio en lugar de crear remodelaciones ocultas.
ACH y flujo de aire
ACH es una entrada de diseño, no una garantía de clase de sala limpia
Los cambios de aire por hora ayudan al tamaño del flujo de aire de suministro, pero el ACH solo no prueba la limpieza ISO. Una habitación con ACH elevada todavía puede fallar si las rutas de retorno están bloqueadas, las fuentes de partículas no están controladas, los filtros se filtran o el flujo de aire se cortocircuite de suministro a retorno.
ISO 14644-1 clasifica las salas limpias por concentración de partículas en el aire. ISO 14644-3 abarca métodos de ensayo que permiten la verificación, incluidos los ensayos de fuga del flujo de aire, la diferencia de presión y el sistema de filtro instalado. Para una sala de semiconductores prefabricada, el objetivo práctico es hacer que la cobertura de ACH, FFU y la trayectoria de retorno sean medibles después de la instalación.
| Artículo | Por qué importa | Comprueba del sitio |
|---|---|---|
| Asunción de ACH | Establece la capacidad de flujo de aire pero no la clase de partículas por sí misma. | Medir el volumen de suministro, la recuperación de la habitación y los resultados de partículas. |

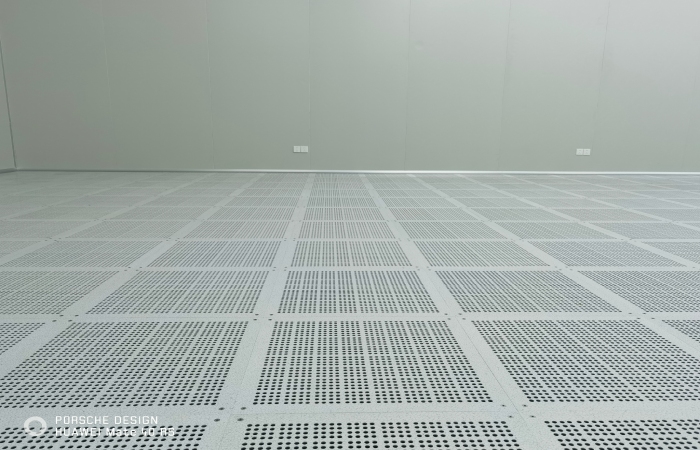

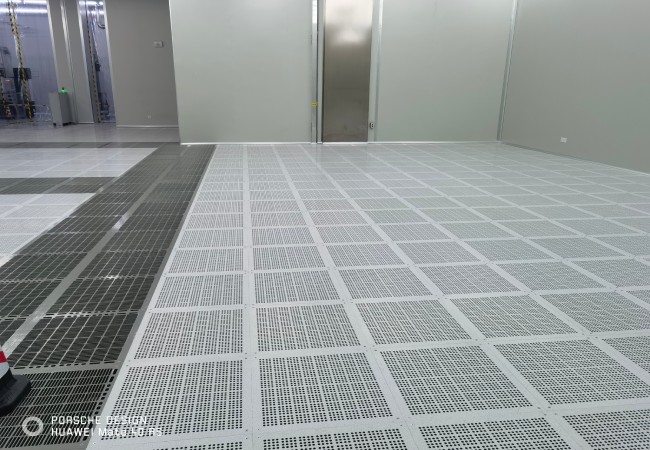

| Ruta de regreso | Controla el patrón de barrido y la estabilidad de presión. | Verifique el piso elevado, el retorno de la pared o el equilibrio de apertura de retorno bajo. |
| Instalación de filtros | Las fugas pueden pasar por alto el suministro de aire limpio. | Realice pruebas de fugas de filtros instalados cuando se especifique. |
| Control de puertas y fugas | Una fuga no controlada rompe la cascada de presión. | Compruebe los sellos de puerta, las cerraduras y las aberturas de transferencia. |
Zonamiento de presión
La zonificación de presión debe coincidir con el riesgo de la herramienta y el flujo de personas
La zonificación a presión no es una flecha decorativa en un diseño. Es una relación controlada por fugas entre habitaciones, pasillos, cerraduras de aire, espacios de soporte de procesos y persecuciones de servicios públicos. Las instalaciones de semiconductores a menudo requieren presión positiva para la protección de partículas, pero los escapes locales, la manipulación de productos químicos o las salas de soporte peligrosas pueden requerir una estrategia diferente.
Por lo tanto, una sala limpia prefabricada debe definir puntos de ajuste de presión, bloqueos de puertas, ventanas de transferencia, flujo de aire de retorno, compensaciones de escape y límites de alarma antes de que el módulo llegue al sitio. Si estos se dejan hasta la puesta en marcha, el proyecto puede necesitar penetraciones en la pared o cambios de equilibrio que derroten la ventaja de velocidad.
Para áreas de producción con herramientas de proceso sensibles, la revisión del zonamiento de presión debe incluir rutas de mantenimiento. Un técnico de servicio que abre un panel, una puerta o una baldosa de piso elevado puede cambiar temporalmente la cascada si no se consideró la estrategia de acceso.
Preparación para la puesta en marcha
La prefabricación de fábrica debe alimentar la calificación del sitio

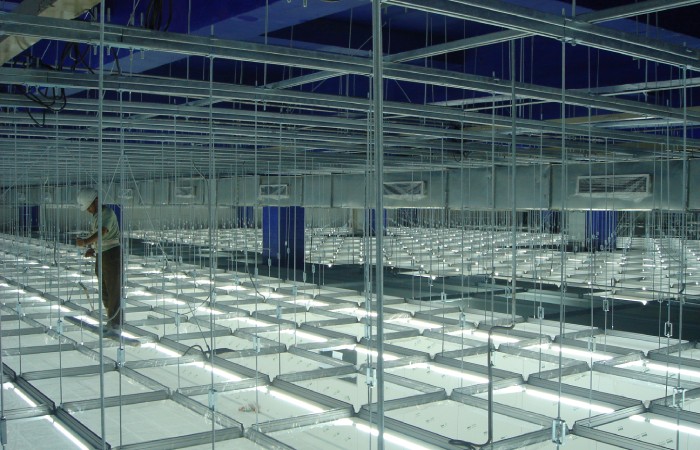

Los mejores paquetes de sala limpia prefabricados salen de la fábrica con dibujos rastreables y una lógica de instalación que apoya la calificación del sitio. Los registros recomendados incluyen datos de materiales, diseño de paneles, dibujos de rejilla de techo, horario de FFU, detalles de puertas y ventanas, datos de junta y sellante, lista de penetración, lista de interfaces eléctricas y puntos de inspección.
En la puesta en marcha del sitio, los equipos deben confirmar la instalación física antes de buscar los resultados de las pruebas de sala limpia: el daño del panel, el acabado de las juntas, el balanceo de la puerta, el comportamiento de bloqueo, la nivelación del techo, los asientos del filtro, el volumen de flujo de aire, la presión de la habitación y la tendencia de recuperación deben comprobarse en una secuencia controlada.
ISO 14644-16 aborda la eficiencia energética en salas limpias. Para las salas limpias de semiconductores, la coordinación temprana del flujo de aire y la presión puede reducir la necesidad de compensar las fugas con el exceso de potencia del ventilador.
Verificación de datos técnicos
Datos respaldados por la fuente utilizados en este artículo
| Datos utilizados | Fuente | Implicaciones del despliegue |
|---|---|---|
| La clase de sala limpia se basa en la concentración de partículas en el aire, no solo ACH. | ISO 14644-1 | La ACH debe verificarse mediante pruebas de partículas y comportamiento del flujo de aire. |
| Las pruebas de sala limpia incluyen el flujo de aire, la diferencia de presión y los métodos de fuga del sistema de filtro instalado. | ISO 14644-3 | Las interfaces prefabricadas deben estar listas para pruebas medibles en el sitio. |
| El diseño, la construcción y la puesta en marcha de las salas limpias deben estar conectados. | ISO 14644-4 | La prefabricación de fábrica debe preservar la intención de diseño documentada. |
| Las salas limpias de eficiencia energética dependen de la demanda controlada de flujo de aire y la reducción de fugas. | ISO 14644-16 | La zonificación a presión no debe depender del exceso de potencia del ventilador para enmascarar las fugas. |
Estándares Referenciados
Normas Referenciadas y Notas de Acceso Público
- ISO 14644-1Página oficial ISO para la clasificación de la limpieza del aire en salas limpias por concentración de partículas.
- ISO 14644-3Página oficial ISO para métodos de prueba de sala limpia.
- ISO 14644-4Página oficial ISO para diseño, construcción y puesta en marcha de salas limpias.
- ISO 14644-16Página oficial de la ISO para la eficiencia energética en salas limpias. El texto ISO completo puede requerir compra o acceso autorizado.
Preguntas frecuentes
Preguntas frecuentes sobre la sala limpia de semiconductores prefabricados
¿Una sala limpia prefabricada cumple automáticamente con la clase ISO?
No. La prefabricación mejora el control de la construcción, pero la clase ISO todavía debe verificarse mediante pruebas de partículas bajo el estado de ocupación y las condiciones de funcionamiento acordadas.
¿Es ACH suficiente para dimensionar una sala limpia de semiconductores?
El ACH es útil, pero debe emparejarse con el patrón de flujo de aire, la trayectoria de retorno, la carga térmica, el control de la fuente de partículas, la selección del filtro, el diseño de la herramienta y la zonificación de presión.
¿Qué debe fijarse antes de la producción de sala limpia prefabricada?
Fijar el diseño de la habitación, el objetivo ISO, la rejilla de techo, la estrategia FFU o AHU, el horario de puertas, las penetraciones de servicio, la cascada de presión, las interfaces de materiales y las responsabilidades de las pruebas de puesta en marcha.
¿Por qué es importante la zonificación a presión en el despliegue prefabricado?
Debido a que las juntas de paneles, puertas, retornos, aberturas de transferencia y compensaciones de escape están incorporadas en el paquete. Si la zonificación a presión se corrige tarde, el retrabalón del sitio puede borrar la ventaja del cronograma de prefabricación.
Wonclean Ingeniería Nota
Tratar el prefabricado como un sistema listo para la calificación
Una sala limpia de semiconductores prefabricada exitosa no es simplemente una instalación de paneles de pared más rápida. Es un sistema coordinado de envoltura, flujo de aire y control de presión que llega con menos desconocidos y responsabilidades de puesta en marcha más claras.
