Coordinación de paneles de techo de sala limpia con rejillas FFU, rociadores, iluminación y escotillas de acceso en fábricas de semiconductores
En las salas limpias de semiconductores, el techo no es una superficie en blanco. Es un plano de servicio coordinado donde los sistemas de red FFU, paneles de techo de sala limpia, rociadores, iluminación LED, escotillas de acceso, rutas de cable y límites de presión compiten por el espacio.
sistema de techo de sala limpia unidad de filtro de ventilador sala limpia modular Consulta técnica
Un paquete de techo de semiconductores tiene éxito cuando mantiene el diseño de flujo de aire, diseño de protección contra incendios, diseño de iluminación y diseño de mantenimiento en la misma conversación. Si estas operaciones se coordinan por separado, una sala limpia puede pasar una revisión de dibujo sin embargo crear conflictos de sitio por encima de la bahía de proceso.
La lógica de la rejilla de techo
Comience con el flujo de aire, luego bloquee la red

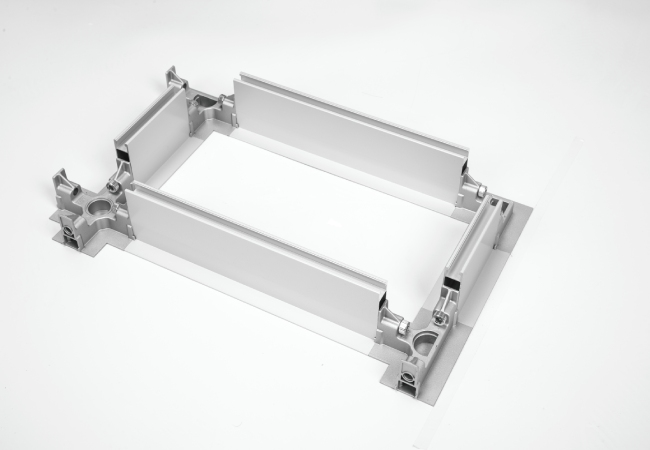

El sistema de rejilla de techo FFU debe desarrollarse a partir de objetivos de clasificación de habitaciones, carga térmica, escape de herramientas, rutas de aire de retorno y acceso al servicio futuro. Para áreas de semiconductores de alta densidad, la red no es solo un bastidor de soporte. Se convierte en la referencia para FFU, paneles en blanco, rutas de sustitución de filtros, posiciones de iluminación y perchas estructurales.
Un paso práctico de coordinación es congelar el módulo de techo solo después de que el mapa de la bahía de proceso, la altura del equipo, los espacios libres de mantenimiento y el concepto de flujo de aire se revisen juntos. Los sistemas de techo Wonclean se pueden adaptar para diseños modulares, pero el beneficio es más fuerte cuando se eliminan los conflictos de servicio en la etapa de diseño.
ISO 14644-4 ofrece orientación para el diseño, la construcción y la puesta en marcha de salas limpias, incluyendo instalaciones nuevas, modificadas y renovadas de salas limpias. Para un paquete de límites máximos, esto significa que los requisitos deben traducirse en documentos de coordinación mensurables, no solo dibujos de diseño.
Coordinación Comercial
Los rociadores, las luces y las FFU necesitan un mapa compartido del techo

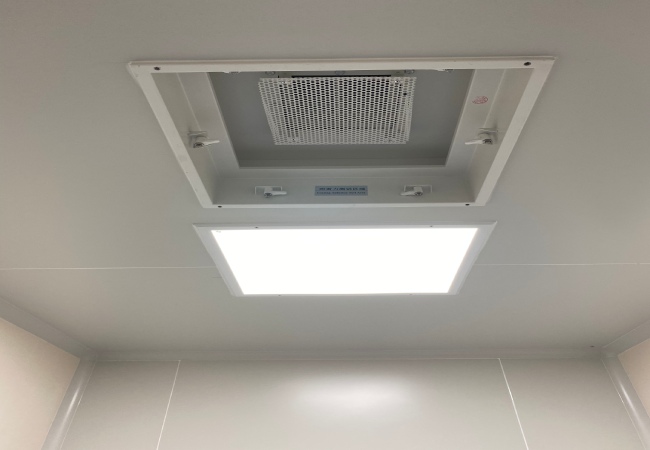

Los cabezales de rociadores, las luces LED y los módulos FFU a menudo parecen simples cuando se ven por separado. El conflicto aparece cuando el plano final del techo debe preservar la distribución del aire, la cobertura contra incendios, la comodidad visual y la funcionalidad al mismo tiempo. Un rociador demasiado cerca de una cara de FFU puede interferir con el mantenimiento. Una fila ligera colocada sin planificación de acceso al filtro puede forzar trabajos de servicio incómodos. Una escotilla de acceso sin espacio libre por encima de ella se convierte en decorativa en lugar de útil.
| Artículo de techo | Principales riesgos | Respuesta de coordinación |
|---|---|---|
| Módulos FFU | Flujo de aire desigual, filtros inaccesibles o congestión eléctrica. | Reserva de zonas de servicio, caídas de energía y espacio libre de reemplazo. |
| Cabezas de rociadores | Relocación de campo, penetraciones en el techo o retraso en la revisión del incendio. | Coordinar temprano con consultor de código y diseño de rociador aprobado. |
| Iluminación | Deslumbramiento, sombreado y conflicto con módulos de filtro. | Alinea las luces con las zonas de trabajo y el acceso al servicio de red de techo. |
| Escuchas de acceso | No hay acceso práctico a amortiguadores, cableado o sensores. | Mapea lo que cada escotilla está destinada a servir antes de la fabricación. |
Paneles y escotillas
Los paneles de techo falsos de sala limpia no deben convertirse en adivinaciones

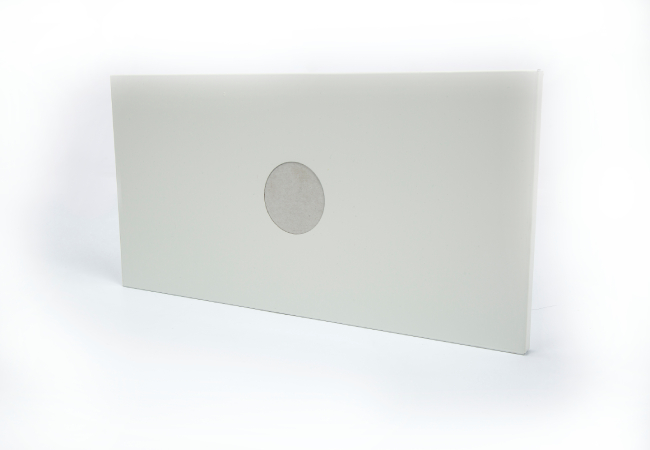

Los paneles falsos de techo de sala limpia pueden parecer intercambiables, pero cada posición del panel puede llevar una función diferente: cierre en blanco, soporte de filtro, integración de luz, escotilla de acceso, apertura del sensor o penetración de servicio. Si el cronograma del techo no identifica estas funciones, los instaladores pueden tomar decisiones de campo que debilitan la limpieza o retrasan la calificación.
Para las fábricas de semiconductores, el horario de paneles debe incluir el tipo de panel, el tamaño de la rejilla, la suposición de carga, el enfoque de junta o sellado, los servicios adyacentes y los puntos de inspección. Un panel de acceso preparado en fábrica es más fácil de documentar que una apertura de campo posterior, especialmente cuando se sienta por encima de una bahía de herramientas que será difícil de entrar después de la instalación del equipo.
NFPA 13 es comúnmente referenciado para el diseño e instalación de sistemas de rociadores automáticos. La coordinación del techo de las salas limpias siempre debe revisarse con la autoridad local, el ingeniero de protección contra incendios y la base del código del proyecto porque los requisitos de rociadores no pueden ser resueltos solo por los proveedores de salas limpias.
Vista de cualificación
El diseño del techo debe ser probable después de la instalación
ISO 14644-3 abarca métodos de prueba de rendimiento de sala limpia como flujo de aire, diferencia de presión, recuperación y pruebas relacionadas con filtros. Un diseño de techo que es difícil de acceder también es difícil de probar, solucionar problemas y mantener.
Antes de liberar el paquete de techo, compruebe si las ubicaciones de prueba, el acceso a las fugas de filtro, los dispositivos de equilibrio, los sensores de presión y las expectativas de recuperación de la habitación son compatibles con la disposición real del techo. El objetivo no es agregar complejidad. es hacer que el techo instalado sea comprensible para el equipo que tiene que calificarlo.
Verificación de datos técnicos
Lo que hace y no afirma este artículo
- El artículo no afirma que solo los paneles de techo determinen la clase ISO; La clasificación de partículas en el aire se verifica mediante pruebas de concentración de partículas bajo ISO 14644-1.
- El espacio y el diseño del rociador deben ser confirmados por el ingeniero de protección contra incendios y la autoridad que tenga jurisdicción; El diseño de la sala limpia no debe sobrepasar los requisitos de seguridad de la vida.
- La coordinación de la red de FFU debe incluir la limpieza de mantenimiento, el acceso eléctrico y las rutas de reemplazo, no solo la distribución inicial del flujo de aire.
- Los paneles preparados en fábrica y las penetraciones documentadas reducen el corte de campo incontrolado, pero todavía se requiere la verificación del sitio antes de la cualificación.
Normas técnicas de referencia
Fuentes para revisar durante la ingeniería
- ISO 14644-4Se utiliza en este artículo donde se discuten el diseño, la construcción y la planificación de puesta en marcha.
- ISO 14644-3Se utiliza donde se discuten el flujo de aire, la presión, la recuperación y la prueba de la sala limpia.
- ISO 14644-1Referenciado para la clasificación de la limpieza de las partículas en el aire.
- NFPA 13 : se hace referencia donde se discute la coordinación del diseño del rociador.
Preguntas frecuentes
Preguntas frecuentes
¿Qué es un sistema de red de techo FFU?
Es un sistema de soporte y coordinación de techo para unidades de filtro de ventiladores, paneles y elementos de servicio. En proyectos de semiconductores también ayuda a organizar el acceso al mantenimiento, la iluminación y el enrutamiento del servicio.
¿Se pueden cambiar los paneles de techo de la sala limpia después de la instalación?
Algunos paneles se pueden cambiar, pero los cambios tardíos pueden afectar los sellos, el flujo de aire, la disposición del rociador y los registros de puesta en marcha. Las aberturas críticas deben planificarse antes de la fabricación.
¿Reducen los aspersores el rendimiento de la sala limpia?
Los rociadores son requeridos por la base del código de incendio aplicable. La tarea de ingeniería es coordinar su ubicación con la rejilla de techo de la sala limpia y evitar conflictos innecesarios en el campo.
¿Por qué son importantes las escotillas de acceso?
Las escotillas de acceso permiten a los técnicos inspeccionar y mantener válvulas, amortiguadores, cableado y sensores sin daños incontrolables al techo. Deben estar vinculados a puntos de servicio específicos.
