Sistemas de pared desmontables de sala limpia para la reconfiguración de la bahía de procesos de semiconductores

Blog técnico | Renovación de semiconductores

Sistemas de pared desmontables de sala limpia para la reconfiguración de la bahía de procesos de semiconductores

Las bahías de proceso de semiconductores no permanecen congeladas para siempre. Los cambios de herramientas, la expansión de la metrología y los proyectos de mejora del rendimiento pueden requerir nuevas zonas limpias. Los sistemas de pared desmontables de sala limpia ayudan a los equipos a reconfigurar el espacio sin tratar cada renovación como una reconstrucción completa.

sistemas de pared de sala limpia paneles de sala limpia puertas de sala limpia sala limpia modular

Una pared desmontable no es simplemente una partición temporal. En una sala limpia de semiconductores, debe comportarse como parte del límite de presión mientras permite la retirada futura, el reemplazo del panel o el ajuste del diseño. Ese equilibrio es por qué el detalle del sistema de pared importa más que el grosor del panel solo.

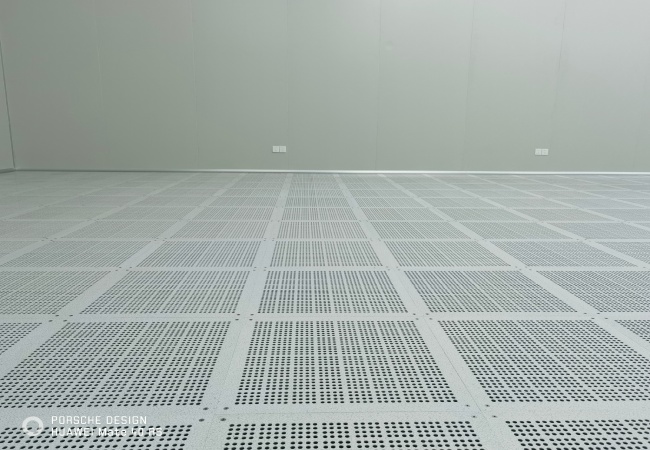

Pared de la bahía de proceso de sala limpia de semiconductores reales y área de piso elevada para la planificación de la reconfiguración
Foto del proyecto real. La reconfiguración de la bahía de proceso comienza comprobando las líneas de pared existentes, las zonas de suelo elevadas y los límites de presión.

Lógica de renovación

La reconfiguración comienza con el mapa de presión existente

Antes de seleccionar sistemas de paredes modulares para salas limpias, el equipo de ingeniería debe documentar la cascada de presión existente, la ruta de aire de retorno, el flujo de aire de suministro, el comportamiento de la puerta y las rutas de utilidad del proceso. Moviendo una pared puede cambiar más que el plano de piso. Puede cambiar las rutas de fuga, reducir la capacidad de aire de retorno, bloquear el acceso al mantenimiento o mover una puerta a una relación de presión desfavorable.

Las paredes desmontables son útiles porque permiten dividir, expandir o ajustar una bahía de proceso con menos trabajo civil. El diseño todavía necesita reglas fijas: dónde se pueden retirar los paneles, cómo se vuelven a sellar las juntas, cómo se protegen las esquinas y cómo se manejan los servicios públicos cuando la línea de pared cambia.

ISO 14644-4 se aplica a instalaciones nuevas, modificadas y renovadas de salas limpias. Eso hace que sea directamente relevante cuando una fábrica de semiconductores cambia los diseños de paredes de sala limpia existentes.

Detalles del sistema de pared

Una pared extraíble todavía necesita interfaces de calidad sala limpia

Las juntas en los paneles de pared modulares de sala limpia deben permanecer limpiables, lavables e inspeccionables después de la reubicación. Se deben seleccionar juntas, sellantes, splines, coving, marcos de puertas, marcos de ventanas y penetraciones de servicio como sistema. Si un componente es fácil de retirar pero otro requiere un corte destructivo, el sistema de pared no es realmente desmontable en la práctica.

Cheques de ingeniería para paredes modulares de sala limpia durante la renovación de semiconductores.
Punto de diseño Por qué importa Record recomendado
Junta del panel Controla fugas, limpieza y remoción futura. Detalle de la junta, tipo de sello y fotos de inspección.
Interfaz de puerta Afecta el flujo de personal y la recuperación de presión. Swing de puerta, comprobación de junta y lógica de bloqueo donde se utilice.
Penetración del servicio Puede convertirse en una trampa de partículas o punto de fuga. Programa de penetración y procedimiento de resellado.
Almacenamiento de paneles Los paneles reutilizables pueden dañarse durante el escenario. Método de protección y lista de identificación del panel.

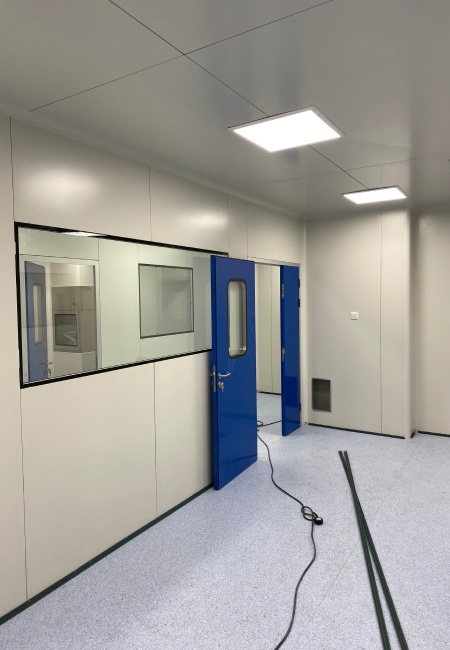

Zona de pared y puerta de sala limpia real utilizada para la planificación de particiones desmontables de sala limpia
Foto del proyecto real. Los marcos de puertas, los módulos de ventanas y las juntas de paneles deben tratarse como un sistema de pared de sala limpia.

Trabajo de baja interrupción

Planificar la secuencia de construcción en torno al riesgo de producción

Para las fábricas que no pueden cerrar grandes áreas, la secuencia de reconfiguración importa tanto como el dibujo final. Las barreras temporales, las rutas de material protegidas, las ventanas de trabajo fuera de turno, los puntos de retención a presión negativa o positiva y las etapas de limpieza deben escribirse en la declaración del método antes de mover los paneles.

Las paredes modulares de Wonclean pueden soportar la instalación por fases porque los paneles, puertas y ventanas se pueden organizar en módulos repetibles. El paso crítico es etiquetar cada panel, proteger las superficies limpias durante la etapa y verificar que los paneles reinstalados no son tratados como trabajo nuevo sin inspección.

ISO 14644-3 es relevante después de la reconfiguración porque la sala limpia modificada todavía necesita pruebas de rendimiento para los atributos relacionados con la presión, el flujo de aire y la limpieza definidos por el proyecto.

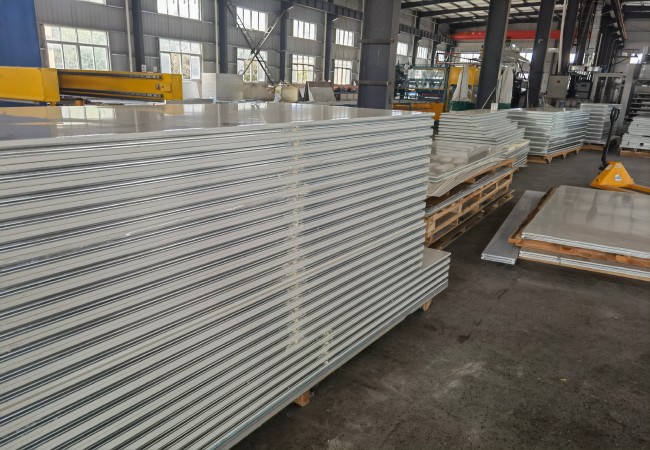

Paneles de pared de sala limpia reales en fábrica para la renovación modular del sistema de pared de sala limpia
Foto del proyecto real. La puesta en escenario y la identificación de paneles reducen los errores de instalación durante la renovación por etapas de la sala limpia.

Vista de cualificación

No trate una pared movida como un cambio cosmético

Cuando se mueven las paredes modulares de la sala limpia, se debe revisar el plan de calificación. La diferencia de presión, el equilibrio del flujo de aire, la clasificación de partículas, la expectativa de recuperación y la respuesta de alarma pueden cambiar. La sala limpia puede verse igual, pero el límite de la habitación ha cambiado.

ISO 14644-1 sigue siendo la referencia para la clasificación de la limpieza de las partículas en el aire. Después de la reconfiguración, el equipo del proyecto debe definir si la evaluación del impacto del cambio requiere una clasificación completa, una nueva prueba parcial o una verificación específica.

Verificación de datos técnicos

Lo que hace y no afirma este artículo

  • Las paredes desmontables de la sala limpia pueden reducir la interrupción de la renovación, pero no eliminan la necesidad de tomar decisiones de control de cambios, limpieza y recalificación.
  • Los paneles de pared modulares de sala limpia deben evaluarse como un sistema con puertas, ventanas, coving, uniones de techo y penetraciones de servicio.
  • Una pared reubicada puede cambiar la cascada de presión y el equilibrio del flujo de aire incluso cuando se reutilizan los mismos paneles.
  • El artículo no sustituye una revisión de código específica del proyecto, un plan de cualificación ISO o un proceso de aprobación de calidad del propietario.

Normas técnicas de referencia

Fuentes para revisar durante la ingeniería

  • ISO 14644-4Se utiliza donde se discute el diseño, la construcción y la puesta en marcha de salas limpias modificadas y renovadas.
  • ISO 14644-3Se utiliza cuando se discuten métodos de ensayo de sala limpia posterior a la modificación.
  • ISO 14644-1Se hace referencia donde se discute la clasificación de partículas transportadas en el aire después de la reconfiguración.
  • ISO 14644-2útil para monitorear y demostrar el rendimiento continuo de la sala limpia después de los cambios.

Preguntas frecuentes

Preguntas frecuentes

¿Qué es un sistema de pared desmontable de sala limpia?

Es un sistema de pared modular diseñado para proporcionar superficies y juntas de calidad sala limpia, al tiempo que permite la extracción, reemplazo o reconfiguración futuras con métodos de trabajo controlados.

¿Cuándo deben las fábricas de semiconductores usar paredes modulares de sala limpia?

Son útiles cuando las bahías de proceso pueden cambiar, las herramientas pueden ser reemplazadas o la renovación debe hacerse por etapas con menos interrupción a las áreas de producción adyacentes.

¿Los muros reubicados requieren una nueva prueba?

Por lo general se requiere una evaluación del impacto del cambio. Pueden requerirse pruebas de presión, flujo de aire y partículas dependiendo del tamaño y el riesgo de la modificación.

¿Qué detalles hacen que las paredes modulares de la sala limpia sean más fáciles de reutilizar?

El etiquetado de paneles, la colocación protegida, las juntas accesibles, las juntas reemplazables, las penetraciones documentadas y las interfaces de puertas o ventanas no destructivas mejoran la reutilización.
