Unidades de laboratorio prefabricadas para el monitoreo medioambiental farmacéutico y la preparación de muestras

Artículo técnico | Farmacéutico / Médico

Unidades de laboratorio prefabricadas para el monitoreo medioambiental farmacéutico y la preparación de muestras

Planificar unidades de laboratorio prefabricadas para el monitoreo medioambiental farmacéutico y la preparación de muestras con zonificación limpia, HVAC, servicios públicos e integración modular de paneles de pared.

sistema de pared de sala limpia paneles de sala limpia puertas de sala limpia caja de paso

El monitoreo ambiental y la preparación de muestras están cerca del riesgo de producción, incluso cuando no parecen tan dramáticos como el llenado, la liofilización o la fabricación de alto rendimiento. En una planta farmacéutica, estos laboratorios de apoyo reciben muestras, preparan medios o hisobos, manipolan placas, instrumentos de escenario, documentan observaciones y devuelven datos a decisiones de calidad. Una unidad de laboratorio prefabricada puede acortar el camino de construcción, pero solo cuando la envoltura de sala limpia, HVAC, cascada de presión, servicios públicos e interfaces de cualificación se diseñan como un solo sistema.

Referencias técnicas utilizadas

Este artículo referencias Anexo 1 de los BPF de la UE para la estrategia de control de contaminación y las expectativas de sala limpia, ISO 14644-1 para la clasificación de partículas en el aire, ISO 14644-2 para el seguimiento de pruebas, ISO 14644-4 para el diseño y puesta en marcha de salas limpias, y Guía de validación de procesos de la FDA para el pensamiento de cualificación del ciclo de vida.

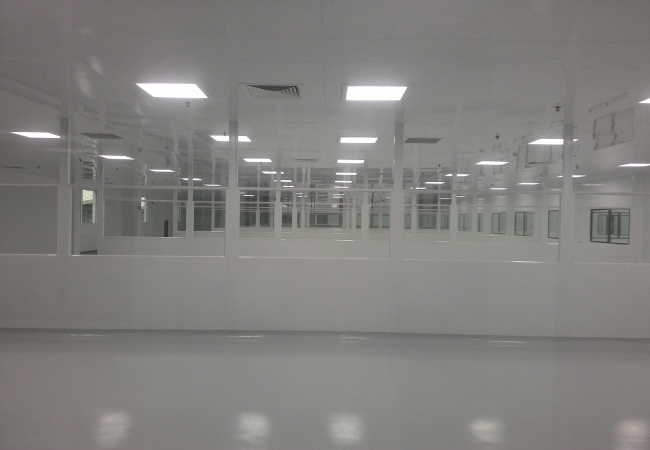

Unidad de laboratorio de sala limpia farmacéutica prefabricada con paneles de pared modulares luces de techo y ventanas de observación
Posición de imagen recomendada 1. Usa una foto de zonificación de sala limpia farmacéutica o de laboratorio que muestre paneles de pared modulares, servicios de techo y ventanas de observación.

Por qué importa

Un laboratorio de apoyo de control de calidad sigue perteneciendo a la estrategia de control de contaminación

Para la vigilancia ambiental y la preparación de muestras, el riesgo principal rara vez es un solo componente. El riesgo suele aparecer en las interfaces: una puerta que se abre en la dirección de presión equivocada, una penetración en la pared que es difícil de limpiar, una rejilla de aire de retorno que entra en conflicto con el diseño del banco de trabajo, un paso que crea un atajo de transferencia oculto o una conexión de servicios públicos que debe ser reelaborada después de que el laboratorio llegue al sitio.

El Anexo 1 de las GMP de la UE pone un fuerte énfasis en la estrategia de control de la contaminación para entornos de fabricación estériles. Por lo tanto, una unidad de laboratorio prefabricada debe diseñarse como parte de esa estrategia, no como un producto de habitación independiente. Sus paneles de pared de sala limpia, puertas, módulos de techo, terminales HVAC, instrumentos de presión, puntos eléctricos, drenajes cuando corresponda y detalles de limpieza deben apoyar el procedimiento operativo que el equipo de calidad defenderá posteriormente durante la auditoría.

Preguntas clave de diseño antes de pedir una unidad de laboratorio farmacéutico prefabricada.
Área de diseño Pregunta a resolver Impacto de ingeniería de sala limpia
Zonificación de habitaciones ¿Qué actividades requieren separación: recepción de muestras, preparación, etapa de incubación, área de instrumentos, almacenamiento de residuos o documentación? Define particiones, puertas de sala limpia, cajas de paso, relaciones de presión y rutas de limpieza.
HVAC ¿Qué clase de sala limpia, temperatura, humedad y frecuencia de monitoreo requiere el proceso? Impulsa la filtración HEPA, los cambios de aire, la colocación de terminales, la estrategia de retorno de aire y la lógica de alarma.
Utilidades ¿Qué bancos necesitan energía, datos, gases, agua o escape local? Determina las penetraciones de pared, los paneles de servicio, el acceso al mantenimiento y el alcance de la preinstalación de fábrica.
Cualificación ¿Qué pruebas deben realizarse en FAT, SAT, IQ, OQ o PQ? Mantiene la unidad alineada con ISO 14644-1 Clasificación y ISO 14644-2 Monitoreo de pruebas.

Ingeniería lógica

La prefabricación funciona cuando las interfaces se congelan temprano

La ventaja de las unidades de laboratorio prefabricadas no es simplemente una instalación en pared más rápida. La verdadera ventaja es una coordinación más temprana. Si el propietario, el diseñador de HVAC, el proveedor de envoltorios de sala limpia y el usuario del equipo están de acuerdo en el mapa de interfaz antes de la fabricación, muchos conflictos en el sitio tardíos desaparecen. Las aberturas de los paneles de pared pueden ser planificadas en fábrica, los columpios de puertas pueden coincidir con el flujo de muestra, los paneles de techo pueden alinearse con difusores e iluminación, y se pueden reservar rutas de servicio donde los técnicos pueden llegar a ellos.

Para los laboratorios de monitoreo ambiental, dos diseños a menudo causan problemas. La primera es una sala compacta donde los bancos de trabajo bloquean el aire de retorno o el acceso a la limpieza. El segundo es un estrecho pasillo de soporte donde pasarelas, bloqueos de puertas, pantallas de presión y rutas de emergencia compiten por el mismo espacio de pared. El sistema de pared de sala limpia de Wonclean debe tratarse como una plataforma de coordinación: los paneles, puertas, ventanas y penetraciones se bloquean juntos en lugar de seleccionarse como elementos de acabado separados.

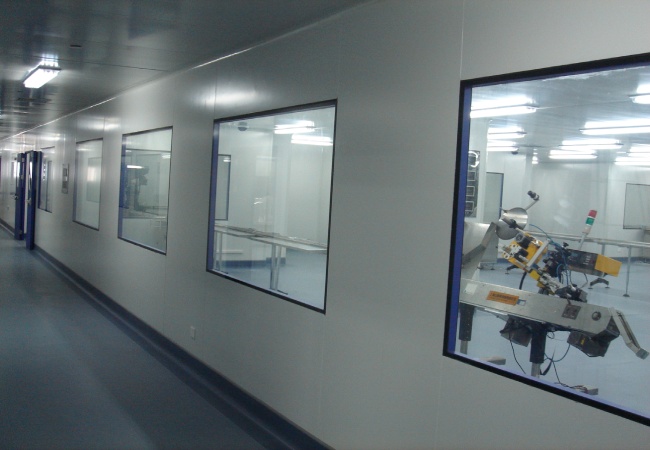

Corredor de apoyo de sala limpia farmacéutica con ventanas de observación y equipo de preparación de muestras detrás de paneles de pared modulares
Posición de imagen recomendada 2. Utilice una foto del lado del equipo que muestre ventanas de observación, paneles de pared de sala limpia y un espacio de soporte controlado para actividades de muestra o control de calidad.

Diseño del sobre

Los paneles de pared, las puertas y las ventanas deben apoyar la limpieza y la observación

Una unidad de laboratorio farmacéutico prefabricada normalmente necesita más observación que una simple sala de almacenamiento. Los operadores pueden necesitar comprobar el estado del instrumento, la puesta en escena de la muestra o el estado de la habitación sin abrir una puerta. Las ventanas de observación de lavado reducen la entrada innecesaria, pero también introducen detalles de sellado que deben coordinarse con las juntas del panel de pared, los perfiles del marco y los procedimientos de limpieza.

Las puertas de la sala limpia deben seleccionarse según la dirección de presión, la frecuencia del tráfico, la química de limpieza y la función de la habitación. Las juntas de puertas, barridores, marcos de ventanas, cerraduras y bisagras influyen en las fugas y la limpieza. Para la preparación de la muestra, la cuestión de diseño importante no es solo si la puerta puede cerrarse; es si la puerta, el panel adyacente, el umbral y el monitor de presión crean un límite de funcionamiento repetible.

Cuando se espera la limpieza en húmedo o la exposición a desinfectantes, la piel del panel, el recubrimiento, el sellante y los detalles de la esquina deben revisarse en relación con los agentes de limpieza de la instalación. El título del artículo se dirige a unidades de laboratorio prefabricadas, pero el rendimiento depende de las decisiones de material de pared de sala limpia pequeña que aparecen mucho antes de que la unidad se envíe.

HVAC y Monitoreo

No trate HVAC como un complemento separado

ISO 14644-4 conecta el diseño de sala limpia con el concepto de flujo de aire, la instalación y el arranque. En la práctica, esto significa que la unidad prefabricada debe ser enviada con suficiente información de diseño para el equilibrio y la calificación del flujo de aire. Los terminales de suministro, las rutas de retorno, los grifos de presión, las posiciones de los sensores y los paneles de acceso deben ser visibles en el modelo de coordinación. Si estos se dejan hasta la instalación en el sitio, la ventaja modular se debilita.

Para el monitoreo ambiental y la preparación de muestras, el diseño de HVAC generalmente tiene que equilibrar tres necesidades: proteger la muestra de la contaminación de la habitación, proteger las áreas de producción adyacentes de la transferencia incontrolada y mantener a los operadores lo suficientemente cómodos para un trabajo repetitivo y preciso. La presión positiva puede proteger las actividades limpias. La presión negativa puede ser necesaria para ciertas operaciones peligrosas o relacionadas con la contención. El artículo no debe prometer una dirección de presión universal.

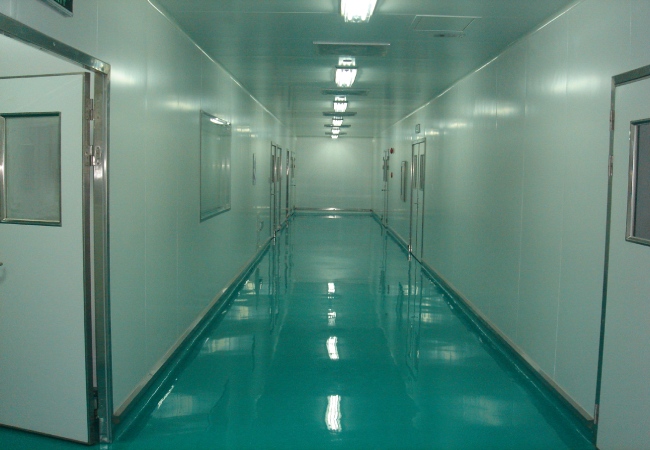

Corredor de laboratorio farmacéutico limpio con paneles modulares de sala limpia puertas de sala limpia y límites de servicio sellados
Posición de imagen recomendada 3. Usa una foto de pasillo limpio para mostrar cómo el acceso controlado, las puertas de sala limpia y las superficies de paneles soportan una unidad de laboratorio prefabricada.

Lista de control de adquisiciones

Qué confirmar antes de comenzar la fabricación

  • Lista de habitaciones, objetivo de clase de sala limpia y estado operativo para cada habitación.
  • Flujos de personal, muestras, residuos y limpieza, incluyendo puntos de transferencia y bloqueos de puertas cuando sea necesario.
  • Tipo de panel, grosor del panel, acabado superficial, detalles de esquina, marcos de ventana y estrategia de sellado.
  • Concepto de flujo de aire HVAC, ubicaciones de terminales HEPA, rutas de retorno, amortiguadores de equilibrio y posiciones de sensores.
  • Programa de penetración de servicios públicos para energía, datos, gases, agua, drenajes, escape y expansión futura.
  • Inspección de fábrica, aceptación del sitio, ISO 14644 pruebas y responsabilidades del usuario SOP.

Verificación de datos técnicos

Lo que afirma este artículo y lo que no afirma

Reclamaciones respaldadas

Las unidades de laboratorio prefabricadas pueden reducir el trabajo en el sitio cuando se coordinan las interfaces de panel, HVAC, utilidad y cualificación antes de la fabricación. ISO 14644 y el anexo 1 de las GMP de la UE apoyan un enfoque basado en el riesgo para el diseño, la supervisión y el control de la contaminación de las salas limpias.

No reclamado

Este artículo no asigna un grado universal de sala limpia, tasa de cambio de aire, valor de presión o compatibilidad con desinfectantes. Estos deben ser confirmados por URS, evaluación de riesgos, requisitos de proceso y documentación de validación.

Preguntas frecuentes

Unidades de laboratorio farmacéutico prefabricadas: Preguntas frecuentes

¿Se puede utilizar una unidad de laboratorio prefabricada para la preparación de muestras GMP?

Sí, si la especificación de los requisitos del usuario, la zonificación, el concepto de HVAC, la envoltura de sala limpia, los servicios públicos y el plan de cualificación están alineados con el riesgo del proceso GMP. La unidad en sí no sustituye a la validación.

¿A qué palabras clave se dirige este tema?

El artículo se dirige naturalmente a unidades de laboratorio prefabricadas, edificios de laboratorio modulares y laboratorios modulares, especialmente para casos de uso de monitoreo ambiental farmacéutico y preparación de muestras.

¿Qué debe ser verificado por fábrica antes del envío?

La integridad del panel, el ajuste de la puerta, el sellado de las ventanas, las penetraciones de servicio, las aberturas del techo, la iluminación, las interfaces de HVAC visibles y los paquetes de documentación deben ser comprobados antes de la entrega en el sitio.
