Integración de paneles de pared y techos en salas limpias de llenado estéril: Superficies a presión, FFU y HPL limpiables

Guía de diseño técnico | Sala limpia de llenado estéril

Integración de paneles de pared y techos en salas limpias de llenado estéril: Superficies a presión, FFU y HPL limpiables

En entornos de llenado estériles, los paneles de pared y los techos no pueden diseñarse como paquetes separados. La cascada de presión, el suministro de HEPA o FFU, el flujo de aire de retorno, las superficies HPL limpiables, las penetraciones selladas y el acceso a la inspección deben trabajar juntos para proteger la estrategia de control de contaminación.

sala limpia de llenado estéril integración de techo de pared de sala limpia FFU techo de sala limpia Superficie HPL limpiable

PresiónControl de fugas a través de paredes, puertas y techos. FFU/HEPACoordinar el suministro, devolución y acceso al servicio. HPLRevisar la limpieza y la compatibilidad química. Anexo 1Apoyar la estrategia de control de contaminación.

Una sala limpia de llenado estéril es un sistema controlado, no una colección de paneles, lámparas y filtros. La pregunta crítica del diseño es cómo cada pared, techo, puerta, trayectoria de retorno y penetración de servicio afectan la dirección del flujo de aire, la estabilidad de presión, la limpieza y la prueba de cualificación.

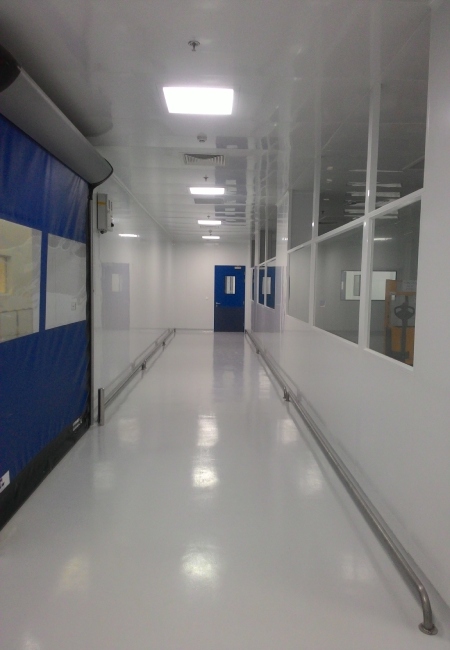

Corredor de sala limpia de llenado estéril con paneles de pared integrados luces de techo indicadores de presión y puertas de sala limpia
Límite integrado de sala limpia. Las puertas, los paneles de pared, los servicios de techo y la indicación de presión deben coordinarse antes de la instalación en áreas estériles.

Integración de sistemas

Los paquetes de pared y techo deben compartir una lógica de control de contaminación

En espacios de soporte de llenado estériles, los paneles de pared definen límites limpiables y zonas de presión; techos llevan difusores HEPA, FFUs, luces, paneles de acceso, sensores y a veces retornos. Si estos sistemas están diseñados por separado, la habitación puede desarrollar rebordes difíciles de limpiar, penetraciones no planificadas, acceso al servicio bloqueado o relaciones de presión inestables.

Anexo 1 de los BPF de la UE enfatiza la estrategia de control de contaminación para medicamentos estériles. Por lo tanto, la envoltura de la habitación debe apoyar la limpieza del aire, la limpieza, la desinfección, el flujo de personal, el flujo de materiales, el mantenimiento y el monitoreo ambiental como riesgos relacionados.

Las revisiones de diseño de Wonclean deben alinear las alturas de las paredes, la rejilla del techo, las posiciones de FFU o HEPA, el calendario de las puertas, la cascada de presión, el acabado superficial HPL o recubierto, los pasos, las devoluciones y las penetraciones de servicio antes de comenzar la fabricación.

Presión y flujo de aire

La cascada de presión depende del límite techo-pared

ISO 14644-1 clasifica las salas limpias por concentración de partículas en el aire, mientras que ISO 14644-3 soporta métodos de prueba de sala limpia como diferencias de presión, flujo de aire y pruebas de fugas de filtros instalados. Para áreas de llenado estériles, estos resultados se ven afectados por la calidad de la integración de la envoltura.

Una cascada de presión puede fallar a través de caminos pequeños: huecos en el perímetro del techo, paneles de acceso no sellados, fugas de puertas, marcos de ventanas, cajas eléctricas, marcos de paso o manguitos de utilidad. Estas fugas pueden ser invisibles durante la construcción pero obvias durante el equilibrio y la visualización del humo.

Comprobaciones de integración de sala limpia de llenado estéril.
Interfaz Riesgo técnico Método de control
Junta techo-pared Fugas, bolsillos de residuos y dificultades de limpieza. Utilice detalles del perímetro sellados, lavados e inspeccionables.
Módulo FFU o HEPA Derivación del filtro, flujo de aire desigual o acceso de servicio deficiente. Coordinar la rejilla del techo, la junta, los puntos de prueba de acceso y fugas.
HPL o superficie de pared limpiable La química de limpieza puede dañar los bordes o las articulaciones. Revisión de acabado, protección de bordes y compatibilidad con desinfectantes.
Marco de puerta y ventana Los rebordes, las fugas y el desgaste de la junta afectan a la presión y la limpieza. Coordinar profundidad del marco, línea de sellado, acristalamiento y acceso de inspección.

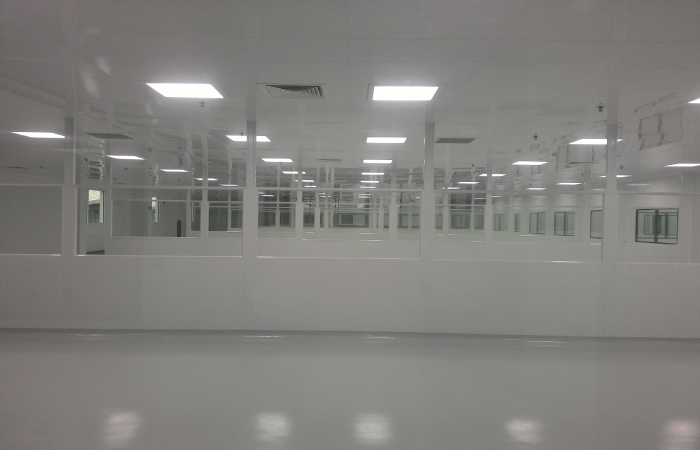

Ventanas de observación de sala limpia paneles de pared y sistema de techo integrado para área de soporte de llenado estéril
Coordinación de pared y techo de observación. Los marcos de ventanas, los paneles de pared y los servicios de techo deben alinearse con los requisitos de flujo de aire, limpieza y monitoreo.

FFU y techo HEPA

Las ubicaciones de FFU y HEPA deben planificarse con rutas de devolución y mantenimiento

No todas las salas de llenado estériles utilizan la misma estrategia de techo. La protección de grado crítico A puede proporcionarse por aisladores, RABS o flujo de aire unidireccional localizado, mientras que las áreas circundantes pueden usar suministro terminal de HEPA o FFUs de acuerdo con la estrategia de control de contaminación de la instalación. El diseño del techo debe coincidir con el riesgo del proceso, no con una rejilla genérica.

Las ubicaciones de los módulos FFU o HEPA deben coordinarse con las rutas de retorno, las cargas térmicas del equipo, la forma de la habitación, las posiciones del operador, las aberturas de las puertas y los puntos de monitoreo ambiental. El acceso al servicio es igualmente importante: la sustitución del filtro y las pruebas de fugas deben ser posibles sin dañar los acabados de pared y techo limpiables.

Para las suites de llenado estériles, el techo debe revisarse junto con el sistema de pared para que los límites de presión, luminarias, rociadores o dispositivos de incendio, sensores y penetraciones de cables no crean riesgos ocultos de contaminación o fugas.

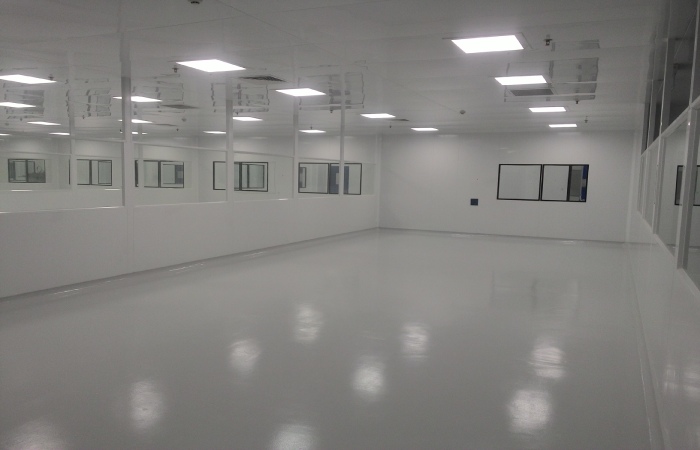

Salidas de flujo de aire en el techo de la sala limpia integradas con paneles de pared blancos y ventanas de observación
Flujo de aire de techo y paneles de pared. El suministro de HEPA o FFU, la iluminación, los paneles de pared y las ventanas de observación deben apoyar una estrategia de flujo de aire y limpieza.

Superficies HPL limpiables

Superficies HPL limpiables necesitan borde, articulación y desinfectante Revisión

HPL puede ser una superficie de pared práctica de sala limpia cuando el grado, sustrato, protección de borde y detalle de instalación coinciden con el programa de limpieza. El riesgo rara vez está en el centro del panel; suele estar expuesto bordes, juntas, penetraciones, esquinas, coving e interfaces a puertas o ventanas.

ASTM D1308 y ASTM D543 son referencias útiles al discutir la exposición química y la resistencia del material. El proyecto debe definir los desinfectantes reales, el tiempo de contacto, el método de limpieza y los criterios de aceptación.

Para áreas de soporte de llenado estériles, los sistemas de paneles revestidos o HPL deben ser lisos, no derramables, compatibles con la química de limpieza y fáciles de inspeccionar después de desinfección repetida. Los sellantes y los adornos deben seleccionarse con el mismo cuidado que la cara del panel.

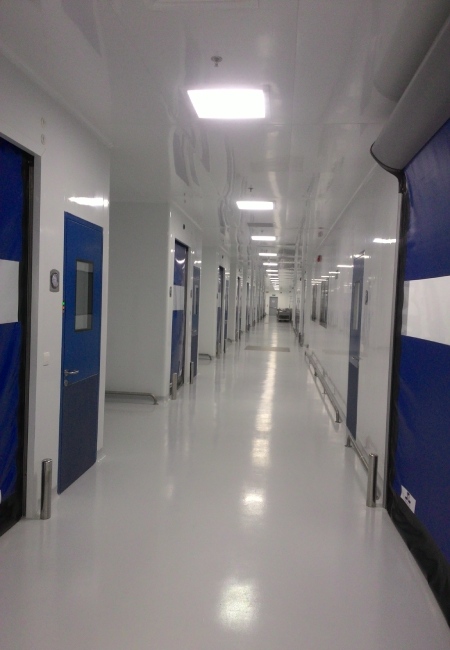

Pasillo estéril de sala limpia con paneles de pared limpiables ventanas puertas e interfaces de suministro de techo
Interfaz de puerta, ventana y techo. Las superficies de pared, vidrio, puertas y servicios de techo deben permanecer limpiables mientras se conservan los límites de presión.

Preparación para la cualificación

Los dibujos integrados reducen las sorpresas de cualificación

ISO 14644-4 vincula diseño, construcción y puesta en marcha de salas limpias. Para entornos de llenado estériles, el paquete de pared y techo debe producir registros listos para la calificación: diseño de paneles, rejilla de techo, cronograma HEPA / FFU, mapa de presión, cronograma de puertas y ventanas, lista de penetración, datos de sellante, datos de material de superficie y puntos de inspección.

Guía de procesamiento aséptico de la FDA Para los equipos de ingeniería, esto significa que la sala debe ser probable y mantenible: la visualización del flujo de aire, los controles de presión, las pruebas de fugas de filtros instalados donde se especifique, el comportamiento de recuperación y la inspección de limpieza no deben bloquearse por un acceso deficiente.

El mejor diseño es uno en el que el equipo de validación pueda rastrear cada decisión de límite de sala limpia a una razón de control de contaminación.

Verificación de datos técnicos

Datos respaldados por la fuente utilizados en este artículo

Datos utilizados Fuente Implicaciones del diseño
La clase de sala limpia se basa en la concentración de partículas en el aire. ISO 14644-1 Los sistemas de pared y techo deben soportar el control y la verificación de partículas.
Los métodos de prueba de sala limpia incluyen la diferencia de presión y la prueba de fugas de filtros instalados. ISO 14644-3 Los filtros de techo y los detalles de la envoltura de la habitación deben ser probables.
Se deben coordinar el diseño y la puesta en marcha de las salas limpias. ISO 14644-4 Los paneles de pared, la rejilla de techo, las puertas y los servicios deben revisarse juntos.
La guía de fabricación estéril requiere pensamiento de control de contaminación. Anexo 1 de los BPF de la UE El diseño del sobre debe soportar CCS, limpieza y monitoreo.
La guía de procesamiento aséptico vincula el control de sala limpia a las expectativas de CGMP. Guía de procesamiento aséptico de la FDA Los controles de la habitación deben ser probables, mantenibles y documentados.
La resistencia química de la superficie debe estar vinculada a condiciones de exposición definidas. ASTM D1308 y ASTM D543 La HPL y las superficies recubiertas deben comprobarse contra desinfectantes y frecuencia de limpieza.

Estándares Referenciados

Normas Referenciadas y Notas de Acceso Público

  • ISO 14644-1Página oficial ISO para la clasificación de la limpieza del aire en salas limpias por concentración de partículas.
  • ISO 14644-3Página oficial ISO para métodos de prueba de sala limpia.
  • ISO 14644-4Página oficial ISO para diseño, construcción y puesta en marcha de salas limpias.
  • Anexo 1 de los BPF de la UEPDF oficial de la Comisión Europea para la fabricación de medicamentos estériles.
  • Guía de procesamiento aséptico de la FDAPágina de guía oficial de la FDA para productos farmacéuticos estériles producidos por procesamiento aséptico.
  • ASTM D1308Página oficial ASTM para efectos químicos en acabados orgánicos transparentes y pigmentados.
  • ASTM D543Página oficial de ASTM para evaluar la resistencia de los plásticos a los reactivos químicos. El texto completo de ISO y ASTM puede requerir compra o acceso autorizado.

Preguntas frecuentes

Integración de pared y techo de llenado estéril FAQ

¿Por qué los paneles de pared y los techos deben diseñarse juntos?

Porque la presión, el flujo de aire, la limpieza, el acceso al servicio y las rutas de fugas cruzan el límite de pared-techo. El diseño separado puede crear huecos, rebordes o puntos de prueba inaccesibles.

¿Cada sala limpia de llenado estéril necesita FFU?

No. La estrategia del techo depende del riesgo del proceso, el método de protección de grado A, el grado de fondo, el uso del aislador o RABS, la carga térmica, el patrón de flujo de aire y el plan de mantenimiento.

¿Son las superficies HPL adecuadas para áreas de soporte de llenado estériles?

Pueden ser adecuados cuando el grado HPL, el sustrato, la protección de bordes, los sellantes y la compatibilidad de limpieza coinciden con los requisitos de desinfectantes e inspección de la instalación.

¿Qué registros ayudan a cualificar el paquete de pared y techo?

Los registros útiles incluyen el diseño del panel, la rejilla del techo, el programa HEPA o FFU, el mapa de presión, el programa de puertas y ventanas, la lista de penetración, los datos de materiales, los datos de sellantes, las pruebas de filtros instalados y los registros de inspección.

Wonclean Ingeniería Nota

Diseña el sobre alrededor del flujo de aire, la limpieza y la evidencia

Para las salas limpias de llenado estériles, los paneles de pared y los techos deben tratarse como una envoltura controlada. La sala limpia será más fácil de probar, limpiar y mantener cuando los límites de presión, las posiciones FFU o HEPA, las superficies HPL, las puertas, las ventanas y las penetraciones se coordinen temprano.
