Salas limpias farmacéuticas móviles y en contenedores: puntos de diseño para una capacidad rápida conforme a la norma ISO

Guía de Implementación Técnica | Mobile Pharma Cleanroom

Salas limpias farmacéuticas móviles y en contenedores: puntos de diseño para una capacidad rápida conforme a la norma ISO

Una sala limpia farmacéutica móvil o contenedora puede agregar capacidad controlada rápidamente, pero la velocidad no elimina la necesidad de clasificación ISO, revisión de riesgos GMP, filtración HEPA, cascada de presión, servicios públicos, acceso a la limpieza y cualificación documentada después del transporte e instalación.

sala limpia farmacéutica móvil sala limpia en contenedores Sala limpia conforme a ISO control de presión de sala limpia

Clase ISODefinir límites de partículas y estado de funcionamiento antes de la fabricación. PresiónProtege las zonas limpias con fugas controladas y lógica de puerta. UtilidadesPlanifica la alimentación, HVAC, drenajes, alarmas y acceso al servicio. IQ/OQReconfirme el rendimiento después del envío y la conexión al sitio.

Las salas limpias en contenedores son valiosas para la fabricación piloto, la capacidad farmacéutica temporal, el apoyo de suministro regional, el desbordamiento de laboratorios y los calendarios de proyectos rápidos. El desafío de la ingeniería es hacer que un paquete móvil se comporte como una sala limpia cualificada una vez que se coloca, conecta, equilibra y opera.

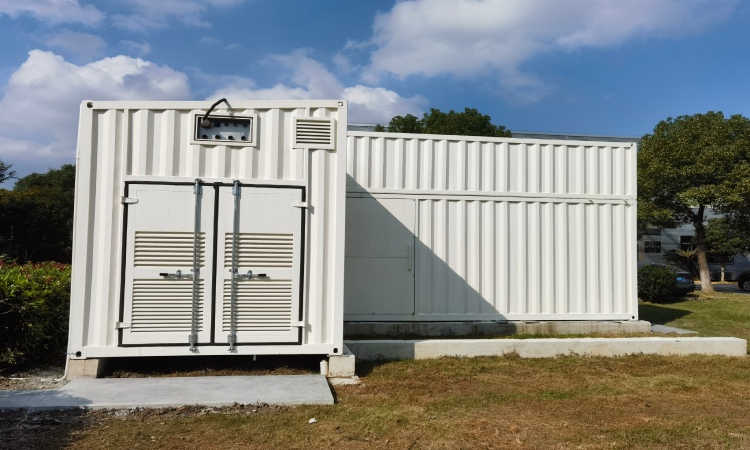

Exterior de la sala limpia farmacéutica en contenedores con HVAC y acceso al servicio para un despliegue rápido
Paquete de sala limpia en contenedores. El despliegue rápido funciona cuando el módulo exterior, el acceso HVAC, las conexiones de servicios públicos y las zonas limpias internas se diseñan juntos.

Lógica de despliegue

La capacidad rápida todavía comienza con una URS basada en riesgos

El primer documento para una sala limpia farmacéutica móvil no debe ser un dibujo de recipiente. Debe ser una especificación de requisitos del usuario que defina el proceso, la exposición al producto, el método de limpieza, la ocupación de la habitación, la ruta del material, la ruta de residuos, las necesidades de monitoreo y los criterios de aceptación.

Anexo 1 de los BPF de la UE enfatiza la estrategia de control de contaminación para la fabricación estéril. Incluso cuando se usa una sala contenedora para soporte, muestreo, preparación de componentes o capacidad temporal, el diseño debe mostrar cómo se controlan las rutas de contaminación.

Wonclean debe congelar el diseño, el concepto de HVAC, las interfaces de pared y techo, las puertas, las cajas de paso, la cascada de presión, las penetraciones de los servicios públicos y las responsabilidades de cualificación antes de que el módulo salga de la fábrica.

Clase ISO y flujo de aire

El cumplimiento de la norma ISO requiere un rendimiento medido de partículas, no solo una lista de filtros

ISO 14644-1 clasifica las salas limpias por concentración de partículas en el aire. Una sala limpia móvil debe definir si el estado de aceptación es como construido, en reposo o operativo. Esto es importante porque un contenedor pequeño tiene un volumen limitado y el movimiento del operador puede cambiar rápidamente el comportamiento del flujo de aire.

El ACH es útil para medir el flujo de aire, pero no prueba la clase ISO sola. El diseño debe considerar la ubicación del filtro HEPA, la trayectoria de retorno, la carga de calor, la fuga de la puerta, el diferencial de presión, la expectativa de recuperación y el número de operadores o carros dentro del módulo.

Comprobaciones de diseño que hacen que la capacidad de sala limpia móvil esté lista para la cualificación.
Artículo de diseño Riesgo si se pierde Punto de verificación
Estado de la clase ISO Los resultados de partículas no son comparables entre fábrica y sitio. Definir pruebas como construidas, en reposo o operacionales.
Cascada de presión Las aberturas de las puertas y las fugas pueden revertir el flujo de aire deseado. Medir la presión de habitación a habitación y la respuesta de alarma.
Integridad del filtro instalado La vibración del transporte puede perturbar los sellos o marcos. Realice pruebas de fugas de filtros instalados cuando se especifique.
Conexión de utilidades Los problemas de energía, drenaje o condensado pueden afectar la estabilidad de la sala limpia. Verifique la lista de verificación de conexión durante el SAT/IQ.

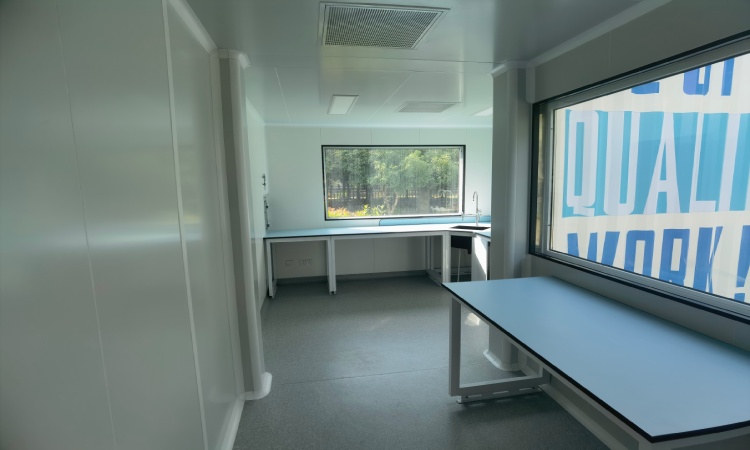

Interior de sala limpia móvil de farmacia con banco de trabajo limpiable y diseño de zona limpia controlada
Zona limpia interna. La capacidad compacta de la sala limpia requiere zonas de trabajo claras, lógica de paso, superficies limpiables y rutas definidas del operador.

HVAC y servicios públicos

El paquete de utilidades determina si el módulo puede permanecer calificado

Una sala limpia farmacéutica en contenedores necesita más que paneles limpios y filtros HEPA. El paquete de servicios públicos debe definir la carga eléctrica, la estrategia de respaldo cuando sea necesario, la interfaz de refrigeración o agua enfriada, el control de condensado, las necesidades de escape, los sensores de presión, las alarmas, la iluminación, el acceso de emergencia y los permisos de servicio.

ISO 14644-3 cubre métodos de prueba de sala limpia como flujo de aire, diferencia de presión y pruebas de fugas del sistema de filtro instalado. La implicación práctica es simple: si el equipo es inaccesible, las pruebas y el mantenimiento serán inconsistentes.

Para el despliegue móvil, los componentes HVAC deben estar protegidos del clima, accesibles para el cambio de filtros y el servicio, y aislados de la zona limpia cuando sea práctico. El trabajo de servicio no debe requerir la apertura innecesaria de habitaciones calificadas.

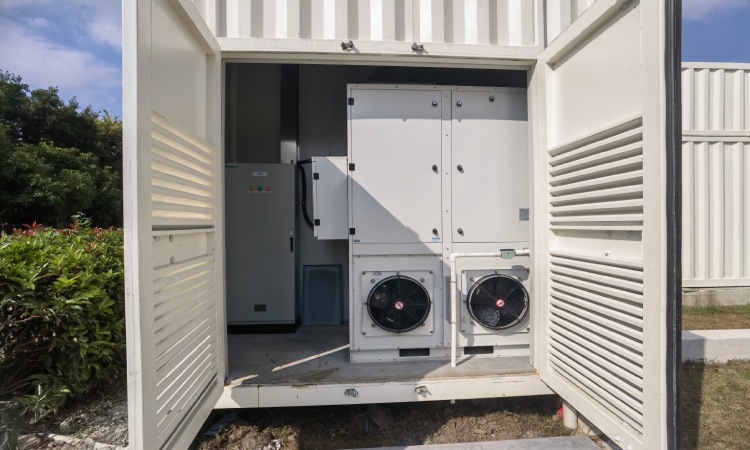

Baía de equipos HVAC de sala limpia en contenedores con puertas de servicio y acceso a mantenimiento externo
Baía de equipos HVAC. El acceso al servicio externo ayuda a proteger la zona limpia mientras mantiene los ventiladores, filtros, controles e interfaces de utilidad mantenibles.

Transporte y cualificación

Las pruebas de fábrica ayudan, pero la calificación del sitio no se puede omitir

Una sala limpia móvil puede ser montada en fábrica e inspeccionada en fábrica, pero el transporte, la elevación, el nivelamiento y la conexión del sitio pueden cambiar el estado de los filtros, sellos, puertas, paneles, amortiguadores y sensores. Por lo tanto, las pruebas de aceptación en fábrica deben combinarse con la aceptación en el sitio, la cualificación de la instalación y los controles operacionales.

ISO 14644-4 aborda el diseño, la construcción y la puesta en marcha de salas limpias. Para las salas limpias en contenedores, la puesta en marcha debe incluir nivelación, inspección de daños, funcionamiento de la puerta, confirmación del punto de ajuste de presión, equilibrio del flujo de aire, prueba de fugas de filtro cuando se especifique, prueba de partículas y desafío de alarma.

El módulo debe llegar con dibujos, datos de materiales, lista de filtros, lista de instrumentación, interfaz de cableado, horario de HVAC, guía de limpieza, piezas de repuesto y registros de prueba. Estos documentos facilitan la reubicación futura o el control de cambios.

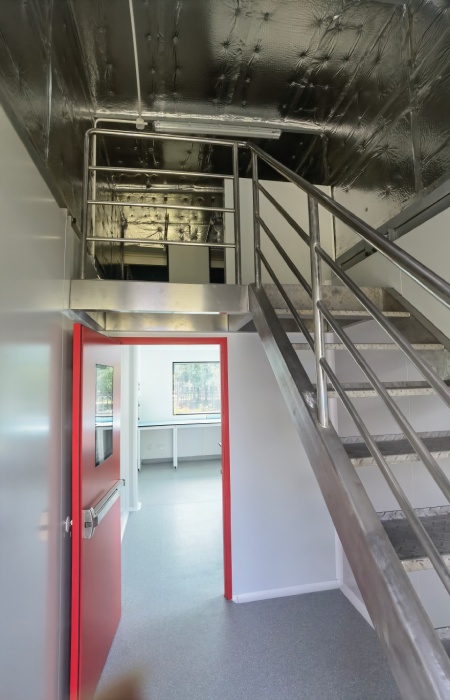

Mezanino de servicio de sala limpia farmacéutica en contenedores que separa la ruta de mantenimiento de la zona limpia
Ruta de servicio separada. El acceso al servicio debe planificarse para que los trabajos de mantenimiento no perturben innecesariamente la zona limpia controlada.

Verificación de datos técnicos

Datos respaldados por la fuente utilizados en este artículo

Datos utilizados Fuente Implicaciones del diseño
La clase de sala limpia se basa en la concentración de partículas en el aire. ISO 14644-1 Una sala contenedora todavía necesita pruebas de partículas bajo un estado definido.
Las pruebas de sala limpia pueden incluir el flujo de aire, la diferencia de presión y los métodos de fuga del filtro instalado. ISO 14644-3 El módulo debe permitir el acceso para el equilibrio, las pruebas y el mantenimiento.
Diseño, construcción y puesta en marcha están vinculados en la entrega de salas limpias. ISO 14644-4 El montaje de fábrica debe alimentar los registros de puesta en marcha y cualificación del sitio.
La guía de fabricación estéril hace hincapié en la estrategia de control de contaminación. Anexo 1 de los BPF de la UE La capacidad móvil todavía debe definir las rutas de contaminación y los controles.

Estándares Referenciados

Normas Referenciadas y Notas de Acceso Público

  • ISO 14644-1Página oficial ISO para la clasificación de la limpieza del aire en salas limpias por concentración de partículas.
  • ISO 14644-3Página oficial ISO para métodos de prueba de sala limpia.
  • ISO 14644-4Página oficial ISO para diseño, construcción y puesta en marcha de salas limpias.
  • Anexo 1 de los BPF de la UEPDF oficial de la Comisión Europea para la fabricación de medicamentos estériles. El texto ISO completo puede requerir compra o acceso autorizado.

Preguntas frecuentes

Preguntas frecuentes sobre salas limpias farmacéuticas móviles y en contenedores

¿Puede una sala limpia en contenedores cumplir con los requisitos de la clase ISO?

Sí, si la habitación está diseñada, instalada y probada para la clase ISO requerida bajo el estado de ocupación acordado. La construcción de contenedores por sí sola no demuestra el rendimiento ISO.

¿Sustituyen las pruebas de fábrica la calificación del sitio?

No. Las pruebas de fábrica son valiosas, pero el transporte y la conexión del sitio pueden afectar a los filtros, los sellos, el flujo de aire y la presión. La aceptación del sitio, las comprobaciones de estilo IQ y OQ todavía deben realizarse.

¿Qué servicios deben planificarse para una sala limpia farmacéutica móvil?

Planifica la interfaz de alimentación, HVAC o refrigeración, condensado, escape cuando sea necesario, alarmas, monitoreo de presión, iluminación, control de acceso, drenajes si es necesario y espacio libre para el mantenimiento.

¿Es una sala limpia móvil adecuada para la fabricación estéril?

Depende del riesgo del proceso, el requisito de grado, la estrategia de control de contaminación, la tecnología aséptica, el plan de monitoreo y las expectativas regulatorias. Un equipo cualificado de calidad y validación debe definir los criterios de aceptación.

Wonclean Ingeniería Nota

Tratar la capacidad móvil como un sistema de sala limpia

Los mejores sistemas móviles combinan paneles de pared y techo limpiables, flujo de aire controlado, HVAC servicial, monitoreo de presión, interfaces documentadas y preparación para la calificación del sitio.

Referencias útiles Wonclean: sala limpia modular, sistema de pared de sala limpia, sistema de techo de sala limpia, unidad de filtro de ventilador, puerta de sala limpia, contacto Wonclean.
