Cómo elegir los paneles de pared de sala limpia de semiconductores: paneles sándwich, RockwoolCore y control de partículas

Análisis técnico | Semiconductor Wall Panels

Cómo elegir los paneles de pared de sala limpia de semiconductores: paneles sándwich, núcleo de lana de roca y control de partículas

Los paneles de pared de sala limpia resistentes a los productos químicos deben seleccionarse como un sistema completo: material de superficie, núcleo de panel sándwich, detalle de borde, sellado de juntas, interfaces puerta/ventana y compatibilidad de limpieza. Para las fábricas de semiconductores, la elección equivocada del panel puede crear trampas de partículas, riesgo de corrosión y problemas de calificación mucho después de que la instalación parezca completa.

paneles de pared de sala limpia panel sándwich de lana de roca sala limpia de semiconductores puerta de sala limpia

SuperficieCombine los recubrimientos o HPL con la química de limpieza. NúcleoElija lana de roca, panal de abeja u otros núcleos por riesgo. JuncionesCompatibilidad de bordes de control, huecos y sellantes. CualificaciónDocumentar materiales y supuestos de limpieza.

Para las salas limpias de semiconductores, los paneles de pared no son productos de construcción decorativos. Forman los límites del flujo de aire, las fugas de presión, la durabilidad de la limpieza química, el riesgo electrostático, el acceso al mantenimiento y el comportamiento de las partículas. Un buen proceso de selección comienza con el riesgo del proceso y los agentes de limpieza, y luego vuelve al material del panel y al detalle de la junta.

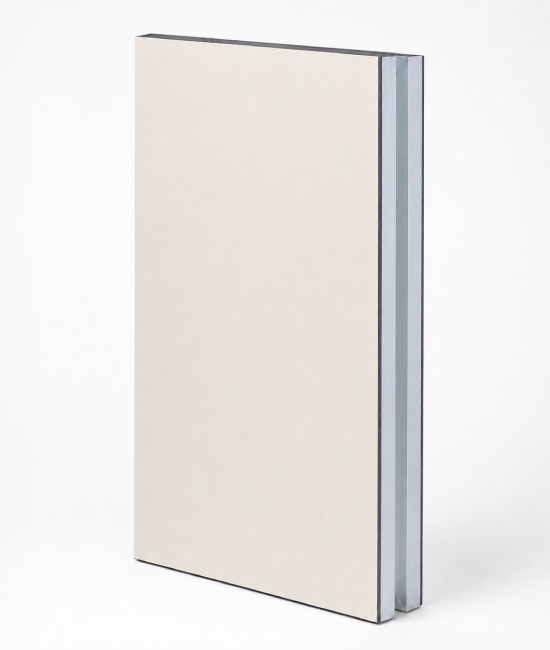

Superficie de panel de pared de sala limpia HPL para aplicaciones de sala limpia de semiconductores resistentes a químicos
Capa superficial resistente a los productos químicos. La durabilidad química es principalmente una cuestión de superficie y sellado, no solo una cuestión de núcleo-material.

Lógica de selección

Comience con la Química de Limpieza y la Exposición al Proceso

Un panel de pared descrito como resistente a los productos químicos solo tiene sentido cuando se definen los productos químicos esperados, la concentración, el tiempo de contacto, la temperatura y la frecuencia de limpieza. Las áreas de soporte de semiconductores pueden ver IPA, ácidos o álcalis diluidos, agentes a base de peróxido, limpiadores a base de amonio o residuos específicos del proceso. Una superficie del panel que sobrevive al limpiado ocasional puede fallar bajo la exposición repetida.

Por esta razón, la compatibilidad del material debe revisarse en relación con el procedimiento de limpieza del proyecto, no solo una declaración genérica del folleto. ASTM D543 se utiliza comúnmente como marco de referencia para evaluar los plásticos expuestos a reactivos químicos, mientras que ASTM D1308 A menudo se hace referencia a los efectos de los productos químicos domésticos en los recubrimientos transparentes y pigmentados. Los equipos del proyecto todavía deben confirmar el método de prueba correcto con el proveedor y el propietario del material.

Los sistemas de pared de sala limpia Wonclean se pueden configurar con diferentes superficies de paneles, núcleos y perfiles, pero la especificación siempre debe indicar los agentes de limpieza y los criterios de aceptación.

Selección del núcleo

El núcleo de Rockwool soporta el fuego, la rigidez y la estabilidad del panel

El núcleo de un panel sándwich está protegido por las pieles superficiales y el diseño de borde. La lana de roca a menudo se selecciona cuando el comportamiento contra el fuego, el rendimiento acústico, la rigidez y la estabilidad dimensional son importantes. No es la superficie que entra en contacto con los productos químicos de limpieza; el revestimiento o la cara HPL y el detalle de junta sellada hacen ese trabajo.

Para el uso de semiconductores, la decisión central debe estar vinculada a la altura de la habitación, la extensión del panel, las aberturas de puerta / ventana, la estrategia de incendio, el impacto del mantenimiento, el equipo montado en la pared y la tolerancia a las fugas de presión. Si el panel se flexiona o la junta se abre, el control de partículas puede verse comprometido incluso si el propio núcleo es apropiado.

Decisiones de paneles de pared que afectan el rendimiento de la sala limpia de semiconductores.
Artículo de diseño Por qué importa Verificación práctica
Química de la superficie Controla la resistencia a los agentes de limpieza y residuos del proceso. Compruebe el procedimiento de limpieza, la concentración y el tiempo de contacto.
Material principal Afecta la estrategia de incendio, rigidez, span y estabilidad instalada. Revise la lana de roca, el panal de abeja o los núcleos alternativos por el riesgo de la habitación.
Perfil conjunto Los huecos y rebordes recogen partículas y residuos de limpieza. Especifique las transiciones de lavado, sellado y limpiable.
Aperturas Puertas, ventanas y pasarelas pueden convertirse en rutas de fugas. Coordenar marcos, sellantes y detalles de cascada de presión.

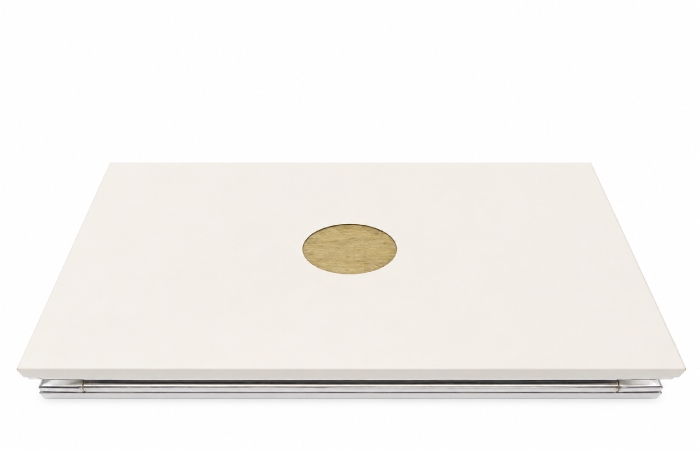

Panel sándwich de sala limpia Rockwool con ventana de inspección de núcleo visible
Visibilidad del núcleo de Rockwool. El núcleo soporta el rendimiento del panel, mientras que las pieles, los bordes y los sellantes protegen la superficie de la sala limpia.

Control de partículas

El control de partículas ocurre en juntas, esquinas e interfaces

ISO 14644-1 clasifica las salas limpias por la concentración de partículas en el aire, pero el diseño del panel de pared influye en lo fácil que es mantener esos objetivos estables. Las superficies rasgadas, los bordes expuestos, el sellante áspero, los rebordes y los bordes sueltos pueden convertirse en fuentes de partículas o trampas de limpieza.

La pared de la sala limpia debe ser detallada para limpiar y inspección visual. Juntas de lavado, sellantes compatibles, esquinas curvadas cuando sea necesario, transiciones suaves del marco y aberturas adecuadamente soportadas son más importantes que elegir un panel por el material del núcleo solo.

Cuando la sensibilidad de AMC es alta, la especificación del panel también debe considerar el riesgo de extracción de gas del material y el control de residuos de limpieza. Esto es especialmente relevante cerca de los espacios de soporte litográfico, manipulación química o metrología.

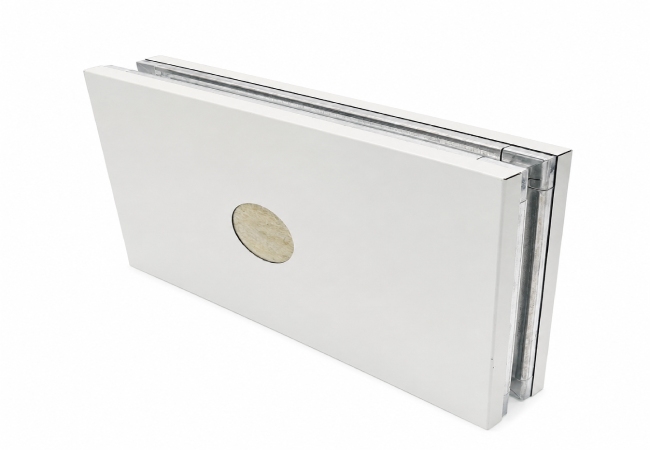

Detalle del borde del panel de pared de sala limpia Rockwool que muestra la piel superficial y la construcción de las articulaciones
Detalle de borde y articulación. La geometría de las articulaciones, la protección de la piel y la compatibilidad del sellante afectan directamente la limpieza y el control de partículas.

Preparación para la cualificación

La selección del panel debe apoyar la calificación de sala limpia

ISO 14644-4 aborda el proceso de diseño, construcción y puesta en marcha de salas limpias. Para los paneles de pared, esto significa que el registro del material, el diseño, los detalles de las juntas, las penetraciones y los controles de instalación deben ser rastreables antes de que comience la puesta en servicio.

ISO 14644-3 soporta métodos de prueba de sala limpia utilizados durante la verificación. Los paneles de pared no son el único factor en los resultados de las pruebas, pero las rutas de fugas, las transiciones ásperas y las superficies difíciles de limpiar pueden hacer que la clasificación y la recuperación sean más difíciles de mantener.

Para los proyectos Wonclean, el paquete de paneles de pared debe revisarse con puertas, ventanas, cajas de paso, interfaces de techo y dibujos de cascada de presión, porque estas interfaces son donde aparecen muchos defectos de instalación.

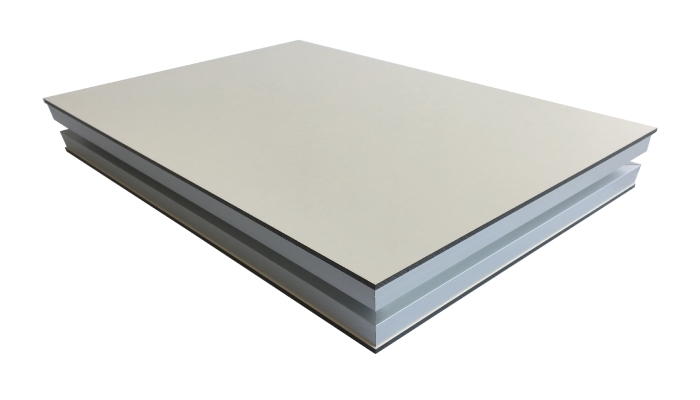

Bordo y detalle de superficie del panel de pared de sala limpia HPL para diseño de sala limpia resistente a químicos
Calidad de superficie y borde. Las superficies revestidas o HPL deben estar emparejadas con bordes protegidos y detalles de construcción limpiables.

Verificación de datos técnicos

Datos respaldados por la fuente utilizados en este artículo

Datos utilizados Fuente Implicaciones del diseño
La clasificación de la sala limpia se basa en la concentración de partículas en el aire. ISO 14644-1 Los paneles de pared no deben crear trampas de partículas o puntos de derramamiento evitables.
El diseño de sala limpia debe conectar los requisitos, la construcción y la puesta en marcha. ISO 14644-4 Los materiales del panel, las juntas y las aberturas deben documentarse antes de poner en marcha.
Los métodos de prueba de sala limpia incluyen pruebas de rendimiento de partículas y soporte. ISO 14644-3 La fuga de la envoltura de pared y la limpieza deben resolverse antes de la prueba.
La compatibilidad química debe evaluarse utilizando reactivos definidos y condiciones de exposición. ASTM D543 Los agentes de limpieza, la concentración y el tiempo de exposición deben especificarse para la selección del panel.

Estándares Referenciados

Normas Referenciadas y Notas de Acceso Público

  • ISO 14644-1Página oficial ISO para la clasificación de la limpieza del aire en salas limpias por concentración de partículas.
  • ISO 14644-4Página oficial ISO para diseño, construcción y puesta en marcha de salas limpias.
  • ISO 14644-3Página oficial ISO para métodos de prueba de sala limpia.
  • ASTM D543Página oficial ASTM para la evaluación de plásticos bajo exposición a reactivos químicos.
  • ASTM D1308Página oficial ASTM para la resistencia del recubrimiento a los productos químicos domésticos. El texto estándar completo puede requerir compra o acceso autorizado.

Preguntas frecuentes

Preguntas frecuentes sobre el panel de pared de sala limpia

¿Son los paneles de sala limpia de lana de roca resistentes a los productos químicos?

La resistencia química depende principalmente de la superficie expuesta, el revestimiento o la cara HPL, además de los sellantes y los detalles de la junta. El núcleo de lana de roca soporta la estructura del panel y los objetivos de diseño relacionados con el fuego, pero no debe tratarse como la capa de contacto químico.

¿Qué superficie de panel de pared es mejor para salas limpias de semiconductores?

La mejor superficie depende de la química de limpieza, el riesgo de abrasión, la sensibilidad AMC, la estrategia ESD y las necesidades de inspección visual. Las opciones HPL, acero recubierto y inoxidable pueden ser apropiadas en diferentes zonas.

¿Por qué las juntas de paneles de pared importan tanto?

Juntas, bordes y penetraciones son lugares comunes para huecos, rebordes y defectos de sellante. Estos pueden recoger partículas, retener residuos o crear rutas de fugas de presión.

¿Qué documentos deben prepararse para la cualificación de paneles de pared?

Preparar registros de materiales de paneles, especificaciones de núcleo y superficie, dibujos de diseño, detalles de juntas, datos de sellado, revisión de compatibilidad de limpieza, registros de inspección de instalación y dibujos de interfaz para puertas, ventanas y techos.

Wonclean Ingeniería Nota

Especifique el panel como parte del sobre de la sala limpia

Se debe seleccionar un panel de pared de sala limpia semiconductor con el techo, las puertas, las ventanas, los pasos, la cascada de presión y el procedimiento de limpieza. Tratar el panel de pared como un producto de construcción independiente a menudo conduce a brechas entre la limpieza, el control de partículas y la realidad de la instalación.
