Por qué las líneas de semiconductores necesitan techos de sala limpia caminables: estabilidad de presión, mantenimiento de FFUM y control de tiempo de inactividad

Análisis técnico | Semiconductor Ceiling Access

Por qué las líneas de semiconductores necesitan techos de sala limpia caminables: estabilidad de presión, mantenimiento de FFU y control de tiempo de inactividad

Un techo de sala limpia caminable no es solo una rejilla de techo más fuerte. En una línea de semiconductores, se convierte en la plataforma de mantenimiento para FFU, filtros, luces, cables y dispositivos de monitoreo, al tiempo que protege la zona limpia inferior del acceso innecesario, la fluctuación de la presión y los retrasos de recuperación.

techo de sala limpia caminable Mantenimiento de FFU techo de sala limpia semiconductor sala limpia modular

AccesoServicio de FFUs y luces sin abrir la zona limpia. PresiónReduzca las aberturas de puertas no controladas y las perturbaciones. CargaVerifique la rejilla, perchas y paneles para el movimiento de servicio. Tiempo de funcionamientoReducir las ventanas de mantenimiento y el riesgo de recuperación.

Las áreas de producción de semiconductores a menudo colocan herramientas sensibles a las partículas bajo servicios de techo denso. Cuando el reemplazo de filtros, la solución de problemas de FFU o el trabajo de cables requieren que el personal entre en la sala de proceso, la sala limpia puede necesitar vestir, protección de herramientas, recuperación de partículas y re-verificación. Un techo andable adecuadamente especificado mueve gran parte de ese trabajo en una capa de servicio controlada por encima de la habitación.

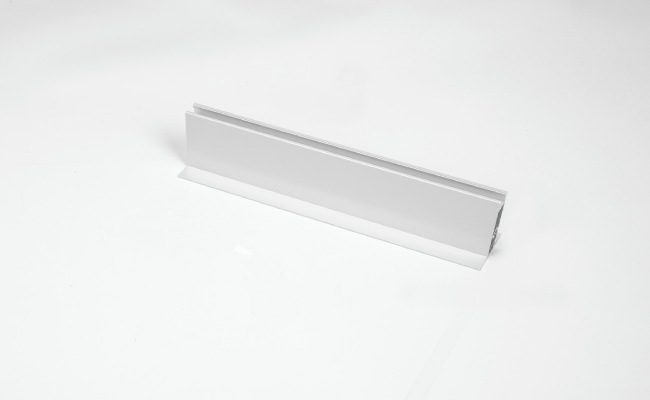

Perfil de aluminio que soporta la carga del techo de la sala limpia para FFU y soporte del panel
Perfil de carga de techo caminable. La trayectoria de carga, el nivelamiento y la alineación del módulo deben verificarse antes de fijar las FFU, las luces y los paneles de acceso en su lugar.

Lógica de acceso a sala limpia

Un techo caminable separa el trabajo de servicio de la sala de procesos

En las salas limpias de semiconductores, la superficie más sensible puede no ser la pared o el suelo. Puede ser la vía de aire sobre obleas, retículos, equipos de soporte de litografía, herramientas de inspección o líneas de envasado. Si los trabajos de mantenimiento se pueden realizar desde encima del techo, la sala limpia inferior puede permanecer más estable durante el servicio de rutina.

Esto solo funciona cuando el techo está diseñado como una plataforma de servicio, no cuando los paneles ligeros ordinarios son caminados casualmente. El proyecto debe definir los supuestos de carga en vivo, las rutas de acceso, el espaciamiento de la suspensión, las aberturas de servicio, la política de protección contra caídas, la rigidez del panel, la compresión de la junta y los procedimientos de mantenimiento antes de la adquisición.

Los sistemas de techo de sala limpia Wonclean se pueden coordinar con FFU, rejillas de barras en T, luces, paneles de acceso, tablas de techo e interfaces de pared, por lo que el paquete de techo soporta tanto el rendimiento de la sala limpia como el mantenimiento práctico.

Estabilidad de presión

La estabilidad de la presión depende del techo, no solo de la AHU

Una cascada de presión de sala limpia se construye a partir de suministro, retorno, escape, fuga de puerta y estanqueidad de envoltura. Si los paneles de techo se levantan, los asientos de junta se fugan o las penetraciones de los cables están mal selladas, una habitación puede derivar incluso cuando la unidad de tratamiento de aire está adecuadamente equilibrada.

ISO 14644-3 incluye métodos de prueba de sala limpia tales como diferencia de presión, flujo de aire y fuga del sistema de filtro instalado. Para un techo andable, esto significa que la estructura debe mantener la misma lógica de sellado después de que las personas, herramientas y piezas de repuesto se muevan a través de la capa de servicio.

Decisiones de techo caminable que influyen en el control de presión y mantenimiento.
Decisión Riesgo de sala limpia Control de ingeniería
Clasificación de carga del techo La desviación de la rejilla puede perturbar la compresión de la junta. Verifique perchas, perfiles y rutas a pie por supuestos de carga del proyecto.
Penetraciones de servicio Los huecos de cable y tubería pueden eludir el control de presión. Utilice mangas, sellantes y puntos de inspección antes de la calificación.
Ruta de sustitución de FFU La entrada a la habitación puede desencadenar la recuperación de partículas y el tiempo de inactividad. Diseña intencionalmente el acceso al lado de la habitación o al lado del servicio.

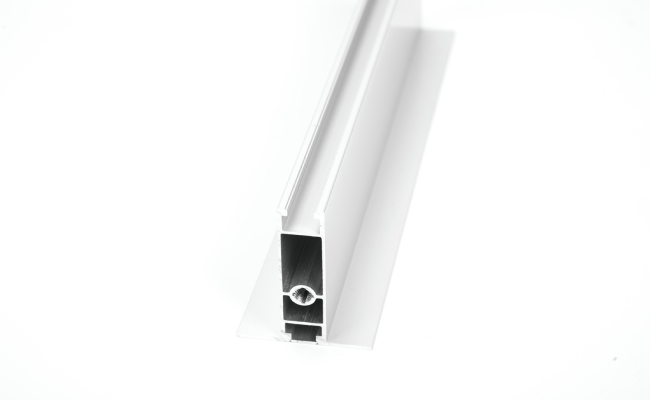

Perfil de techo de sala limpia de aluminio para sistema de techo FFU caminable
Detalle del perfil del soporte de carga. Un techo andable depende de la rigidez del perfil, la suspensión, el nivelamiento y las interfaces de junta estables.

Mantenimiento FFU

El mantenimiento de FFU debe planificarse antes de que el diseño del techo se congele

El mantenimiento de FFU no es solo una tarea eléctrica o de filtro. Es un evento de control de contaminación. Los cambios de filtros, el servicio del motor, el trabajo de cables y el equilibrio del aire pueden liberar partículas o interrumpir el flujo de aire. Si cada intervención requiere trabajo dentro de la zona limpia, la instalación puede necesitar repetir el vestido, la limpieza de la línea y las pruebas de recuperación.

Un techo caminable puede colocar el acceso FFU, bandejas de cable, paneles de control y puntos de inspección por encima de la zona limpia. Sin embargo, la capa de servicio debe ser lo suficientemente grande para el movimiento y la documentación seguros. Un espacio estrecho que es técnicamente caminable pero difícil de usar todavía creará retrasos.

ISO 29463-1 proporciona un marco para la clasificación de filtros de alta eficiencia. En proyectos de sala limpia, la clase de filtro debe emparejarse con el control de fugas de instalación, registros de reemplazo y un diseño de techo que permita que el filtro se mantenga sin dañar el sello.

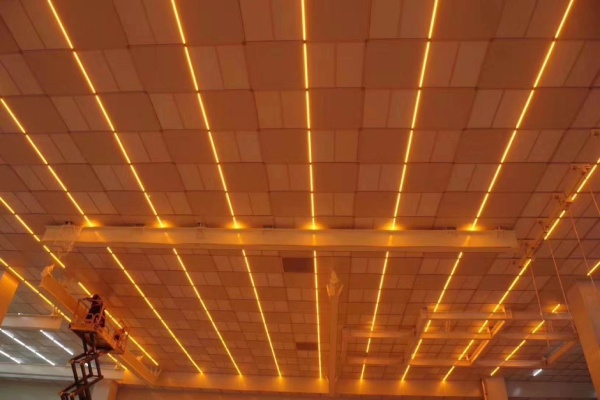

Grilla de techo de sala limpia con iluminación integrada y equipo de acceso para la planificación del mantenimiento
Planificación de acceso al servicio. Las plataformas de mantenimiento, la iluminación del techo y el diseño de la rejilla deben coordinarse para que el trabajo se pueda realizar de forma segura sin perturbar la sala limpia abajo.

Control de tiempo de inactividad

El caso de negocio es menos tiempo de inactividad, no solo más fácil caminar

Las líneas de semiconductores son caras de detener. Un techo que permita un servicio planificado desde arriba puede reducir la exposición a la contaminación, acortar las ventanas de mantenimiento y hacer que la sustitución de piezas de repuesto sea más predecible. La sala limpia todavía necesita procedimientos documentados, pero el techo puede eliminar muchas entradas de la habitación evitables.

ISO 14644-16 aborda la eficiencia energética en salas limpias. Para los techos basados en FFU, los filtros mantenibles, los retornos limpios y las zonas de ventilador controladas ayudan a mantener el flujo de aire eficiente con el tiempo en lugar de compensar los filtros obstruidos o el mal acceso con la velocidad excesiva del ventilador.

La mejor revisión de diseño hace cuatro preguntas prácticas: ¿quién necesita acceder al techo, con qué frecuencia, con qué herramientas y qué debe permanecer sellado mientras se realiza ese trabajo?

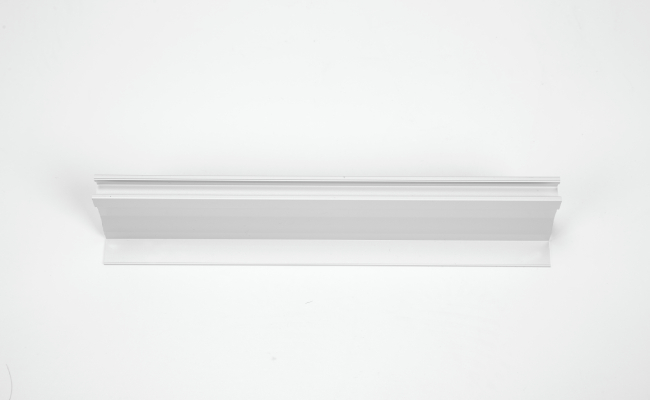

Detalle del perfil de techo FFU de sala limpia para sellado y alineación del módulo de mantenimiento
Detalle de interfaz de techo FFU. El acceso al filtro, la alineación de la rejilla, la compresión del sello y la ruta de reemplazo deben revisarse como una estrategia de mantenimiento.

Verificación de datos técnicos

Datos respaldados por la fuente utilizados en este artículo

Datos utilizados Fuente Implicaciones del diseño
La clasificación de la sala limpia se basa en la concentración de partículas en el aire. ISO 14644-1 El trabajo de servicio de techo no debe dificultar la recuperación de partículas.
Las pruebas de sala limpia incluyen métodos de fuga de flujo de aire, presión y sistema de filtro instalado. ISO 14644-3 El movimiento del techo caminable no debe comprometer el rendimiento de sellado y presión.
El diseño de sala limpia debe conectar los requisitos, la construcción y la puesta en marcha. ISO 14644-4 Las cargas de acceso y las rutas de servicio deben definirse antes de la instalación.
La clasificación de los filtros debe estar respaldada por marcos de prueba y marcado reconocidos. ISO 29463-1 La selección de FFU debe estar vinculada a registros de filtro y detalles de instalación mantenibles.

Estándares Referenciados

Normas Referenciadas y Notas de Acceso Público

  • ISO 14644-1Página oficial ISO para la clasificación de la limpieza del aire en salas limpias por concentración de partículas.
  • ISO 14644-3Página oficial ISO para métodos de prueba de sala limpia.
  • ISO 14644-4Página oficial ISO para diseño, construcción y puesta en marcha de salas limpias.
  • ISO 29463-1Página oficial ISO para la clasificación de filtros de alta eficiencia.
  • ISO 14644-16Página oficial de la ISO para la guía de eficiencia energética en salas limpias. El texto ISO completo puede requerir compra o acceso autorizado.

Preguntas frecuentes

Preguntas frecuentes sobre techo de sala limpia caminable

¿Es caminable el techo de cada sala limpia?

No. Un techo andable debe ser diseñado y verificado para las cargas de servicio esperadas, las rutas de acceso, los puntos de suspensión y el comportamiento del panel. Los paneles de techo estándar no deben tratarse como caminables sin la aprobación de ingeniería.

¿Mejora un techo andable la clasificación ISO?

No reemplaza el diseño de flujo de aire o la filtración. Su valor es indirecto: puede reducir la entrada a la habitación, soportar sellados estables y hacer que el mantenimiento de la FFU sea menos disruptivo, lo que ayuda a la habitación a mantener un rendimiento verificado.

¿Deberían las FFU ser atendidas desde arriba o abajo?

La decisión depende de la clase de habitación, la altura del techo, el tipo de filtro, la tolerancia al apagado, el espacio de servicio disponible y los procedimientos de control de contaminación.

¿Qué se debe comprobar antes de instalar un techo andable?

Compruebe la carga de la rejilla, la separación de la suspensión, el peso de la FFU, la rigidez del panel, la compresión de la junta, las rutas de servicio, el acceso a la iluminación, las bandejas de cable, las reglas de seguridad y los puntos de prueba de puesta en marcha.

Wonclean Ingeniería Nota

Diseñar el techo como un sistema de sala limpia mantenible

Para las líneas de semiconductores, se debe especificar un techo caminable junto con el programa de FFU, la rejilla de techo, la cascada de presión, la trayectoria de retorno al aire, la iluminación, el cableado de control y el plan de cualificación. Cuando estos artículos se separan, pequeños conflictos se convierten en tiempo de inactividad durante el servicio.
