Salas limpias modulares listas para la instalación de herramientas para fábricas de semiconductores: persecuciones de servicios públicos, penetraciones de paneles y riesgo de puesta en marcha

Análisis técnico | Semiconductor Tool-Install Cleanrooms

Salas limpias modulares listas para la instalación de herramientas para fábricas de semiconductores: persecuciones de servicios públicos, penetraciones de paneles y riesgo de puesta en marcha

Una sala limpia modular lista para la instalación de herramientas se planifica alrededor del momento en que el equipo de proceso entra en la fábrica. Los paneles de pared, las penetraciones de servicio, las persecuciones de servicios públicos, las rejillas de techo FFU y los registros de inspección deben coordinarse antes de mudarse, o la sala limpia puede parecer completa mientras crea riesgo de puesta en marcha.

sala limpia modular paneles modulares de sala limpia FFU cuadrícula de techo unidad de filtro de ventilador

HerramientasReserva huellas, espacios libres y caminos de movimiento. UtilidadesCoordinar rutas de gas, escape, drenajes, energía y datos. SobreDetalle las penetraciones sin perder la estabilidad de presión. InicioPreparar pruebas para las pruebas de flujo de aire, presión y filtro.

La diferencia entre una sala limpia modular genérica y una sala limpia modular lista para la instalación de herramientas no es solo el material del panel. Es la disciplina de coordinación. Las herramientas semiconductoras a menudo llegan con requisitos de acoplamiento apretados, zonas sensibles de flujo de aire, cargas térmicas, puntos de escape, problemas de vibración y necesidades de acceso al servicio. Si estas interfaces son tratadas como trabajos tardíos en el sitio, la envoltura de la sala limpia se convierte en una fuente de perforación, retrabalón y riesgo de contaminación.

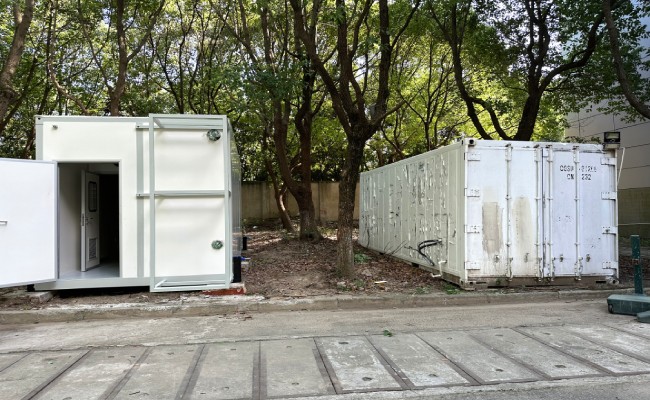

Real unidad de sala limpia modular construida en fábrica en escenario al aire libre antes de la instalación de herramientas
Foto del proyecto real. Unidad modular de sala limpia fabricada en fábrica que muestra acceso externo y recinto prefabricado antes de la instalación de la sala limpia.

Planificación de huella de herramientas

Congelar la matriz de herramientas antes de congelar la rejilla del panel

Para los proyectos de semiconductores, la red de paneles de sala limpia debe comprobarse con el equipo de proceso, los bancos de metrología, los carritos de transferencia, el acceso al mantenimiento y las posiciones futuras de las herramientas. Una rejilla de módulos que se ve eficiente en un plano de planta puede llegar a ser costosa si un manguito de utilidad posterior aterriza detrás de una herramienta, si un columpio de puerta bloquea una ruta de mantenimiento o si una junta de panel entra en conflicto con una penetración de servicio de alto uso.

ISO 14644-4 marco la creación de sala limpia alrededor de los requisitos, diseño, construcción y puesta en marcha. En una sala limpia con instalación de herramientas, esto significa que la especificación de requisitos del usuario debe incluir espacios libres de herramientas, zonas de conexión, servicios públicos, escape, mapa de presión, rutas de retorno de aire, acceso al servicio de techo y expectativas de documentación antes de lanzar el paquete modular.

Los paneles modulares de sala limpia Wonclean pueden soportar un despliegue rápido, pero el proyecto más rápido suele ser el que evita el corte tardío. Cada penetración debe tener una razón, una ubicación, un método de sellado y una etapa de inspección.

Utilidad Chases

Utilice Utility Chases para mantener el servicio fuera de la zona limpia

Una búsqueda de utilidades puede separar la actividad de servicio frecuente de la zona de proceso más limpia. Puede transportar distribución eléctrica, datos, gases, vacío, escape, agua refrigerada, drenajes, cables de monitoreo o controles de sala limpia dependiendo del proceso. El objetivo no es ocultar servicios. El objetivo es mantenerlos accesibles sin abrir repetidamente el sobre de la sala limpia.

Lógica de coordinación de instalación de herramientas para salas limpias modulares de semiconductores.
Interfaz Riesgo de retraso Respuesta de diseño
Conexión de gas y escape Corte de campo, rutas de fugas y retraso de programación. Mangas pre-ubicadas, acceso a la persecución y detalles de sellado verificados.
Rutas de energía y datos Congestión de cables por encima del techo o vacíos interiores de la pared. Pistas dedicadas, gotas etiquetadas y capacidad libre.
Acceso al mantenimiento Abridas no planificadas de sala limpia durante la puesta en marcha. Paneles de acceso del lado del servicio y secuencia de apertura documentada.

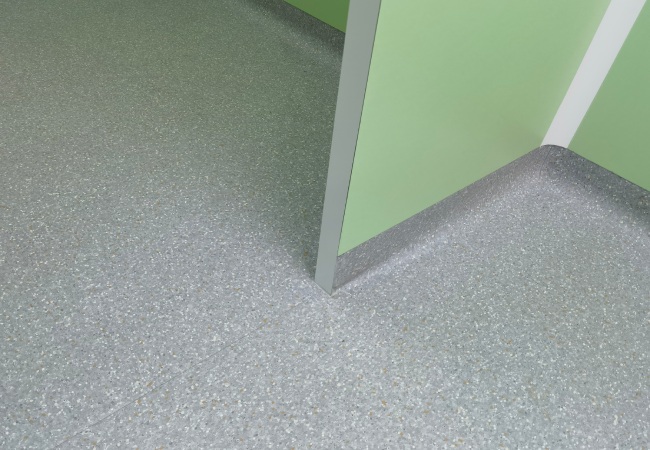

Interior de sala limpia real que muestra la interfaz del piso del panel de pared y el detalle de la esquina limpiable
Foto real de la sala limpia. Las transiciones suaves de pared a suelo ayudan a proteger el límite de presión y simplifican la coordinación del ajuste.

Control de Penetración

Cada penetración del panel es un detalle de presión y partículas

Una penetración en la pared o el techo no es solo un agujero para una tubería. Es un potencial camino de fuga, desafío de limpieza y trampa de partículas. El diseño listo para la instalación de herramientas debe definir el material de manguito, la selección de junta o sellante, el refuerzo del panel, la protección del borde, el acceso a la inspección y la compatibilidad con la cascada de presión.

Para salas limpias modulares, las zonas de penetración pre-diseñadas suelen ser más seguras que la perforación de campo aleatoria. Permiten que el proveedor de sala limpia, el diseñador de HVAC, el equipo de servicios de proceso y el equipo de puesta en marcha acuerden qué será sellado, qué permanecerá ajustable y qué debe ser accesible después de que la herramienta esté en su lugar.

La regla práctica es simple: si una penetración será difícil de inspeccionar después de la entrada del equipo, debe diseñarse, etiquetarse y fotografiarse antes de que llegue la herramienta.

Coordinación del techo

La rejilla de techo debe servir el flujo de aire y el mantenimiento juntos

ISO 14644-3 incluye métodos de prueba de sala limpia utilizados para verificar la limpieza del aire y el rendimiento de apoyo. Por lo tanto, una sala limpia con instalación de herramientas debe planificar la cobertura de FFU, el acceso al filtro, la dirección del flujo de aire, la expectativa de recuperación y la diferencia de presión antes de la instalación. Estas decisiones afectan el diseño de la rejilla de techo, las posiciones de luz, las escotillas de acceso y el cableado de control.

El dibujo más limpio no siempre es el más útil. Si no se pueden reemplazar las FFU, si no se pueden alcanzar los filtros químicos o si la iluminación entra en conflicto con los paneles de techo, el equipo de puesta en marcha hereda el problema. Un paquete de techo modular debe mostrar las posiciones del filtro instalado, las rutas de acceso, la información de carga y las zonas de control.

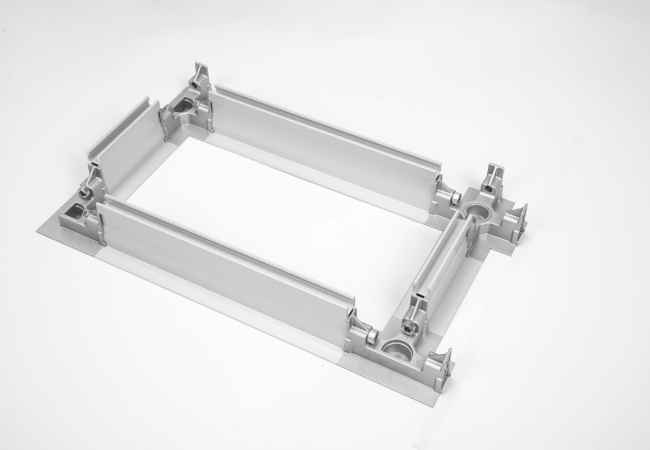

Estructura de rejilla de techo Wonclean FFU real para coordinación de servicio de sala limpia de semiconductores
Foto del producto real. El hardware de la rejilla de techo FFU soporta unidades de filtro de ventilador coordinadas, luces y acceso al servicio por encima de la bahía de herramientas.

Preparación para la puesta en marcha

Reducir el riesgo de puesta en marcha con evidencia de inspección, no esperanza

ISO 14644-1 clasifica las salas limpias por concentración de partículas en el aire. Alcanzar la clase objetivo después del desplazamiento de la herramienta depende de más que de los filtros. La envoltura, las penetraciones, el comportamiento de la puerta, los caminos de retorno, la limpieza, el equilibrio del flujo de aire y la carga térmica afectan al resultado final.

Antes de poner en marcha la herramienta, prepare un paquete de turnover: diseño del panel, lista de penetración, datos de sellante, calendario de FFU, certificados de filtro, diagrama de cascada de presión, plan de acceso al techo, fotos como construido, registros de inspección y plan de prueba de puesta en marcha. Esto hace que la solución de problemas sea más rápida y da al propietario evidencia de que la sala limpia modular es un sistema controlado.

Verificación de datos técnicos

Datos respaldados por la fuente utilizados en este artículo

Datos utilizados Fuente Implicaciones del diseño
La clasificación de la sala limpia se basa en la concentración de partículas en el aire. ISO 14644-1 La planificación de la instalación de herramientas todavía debe verificar la limpieza final del aire.
El diseño de sala limpia debe conectar los requisitos, la construcción y la puesta en marcha. ISO 14644-4 Las huellas de herramientas y las interfaces de servicio deben ser requisitos, no cambios de campo tardíos.
Las pruebas de sala limpia incluyen controles relacionados con el flujo de aire, la presión y el filtro instalado. ISO 14644-3 Las posiciones de FFU, los límites de presión y las penetraciones deben diseñarse para el acceso a la prueba.
El rendimiento del filtro de alta eficiencia depende de la clasificación y documentación. ISO 29463-1 Los registros de FFU y filtros deben formar parte del paquete de pruebas de puesta en marcha.

Estándares Referenciados

Normas Referenciadas y Notas de Acceso Público

  • ISO 14644-1Página oficial ISO para la clasificación de la limpieza de partículas en el aire.
  • ISO 14644-4Página oficial ISO para diseño, construcción y puesta en marcha de salas limpias.
  • ISO 14644-3Página oficial ISO para métodos de prueba de sala limpia.
  • ISO 29463-1Página oficial ISO para la clasificación de filtros de alta eficiencia. Los estándares ISO completos pueden requerir compra o acceso autorizado.

Preguntas frecuentes

Preguntas frecuentes

¿Qué hace que una sala limpia modular esté lista para la instalación de herramientas?
Está listo para la instalación de herramientas cuando se coordinan las huellas del equipo, las rutas de servicios públicos, las penetraciones de servicio, los límites de presión, el acceso al techo y los registros de cualificación antes de que el equipo de proceso entre en la habitación.
¿Por qué son importantes las persecuciones de servicios públicos en salas limpias de semiconductores?
Las persecuciones de servicios públicos mantienen el trabajo de servicio accesible al tiempo que reducen las aberturas repetidas dentro de la zona limpia. Ayudan a gestionar energía, datos, gases, escape, drenajes y cables de monitoreo sin modificaciones de campo incontroladas.
¿Deben cortarse las penetraciones del panel en el sitio?
Algunos ajustes de campo pueden ser inevitables, pero las penetraciones críticas deben ser pre-diseñadas cuando sea posible. Cada abertura debe tener un detalle de sellado, paso de inspección y comprobación de compatibilidad con la cascada de presión.
¿Qué documentos ayudan a reducir el riesgo de puesta en marcha?
Los registros útiles incluyen dibujos de interfaz de herramienta, cronogramas de penetración, datos de sellante, cronogramas de FFU, certificados de filtro, diagramas de presión, planes de acceso al techo, fotos construidas e informes de pruebas de puesta en servicio.

Planificar las interfaces de herramientas antes de que llegue la sala limpia

Los proyectos modulares de sala limpia Wonclean pueden coordinar paneles de pared, rejillas de techo, FFU, puertas, ventanas e interfaces de servicio como un solo paquete de sala limpia. Para las fábricas de semiconductores, esa coordinación es lo que protege el arranque de la herramienta.
