Laboratorios limpios modulares para la fabricación de dispositivos médicos: planificación de clases ISO, ACH y zonas limpias

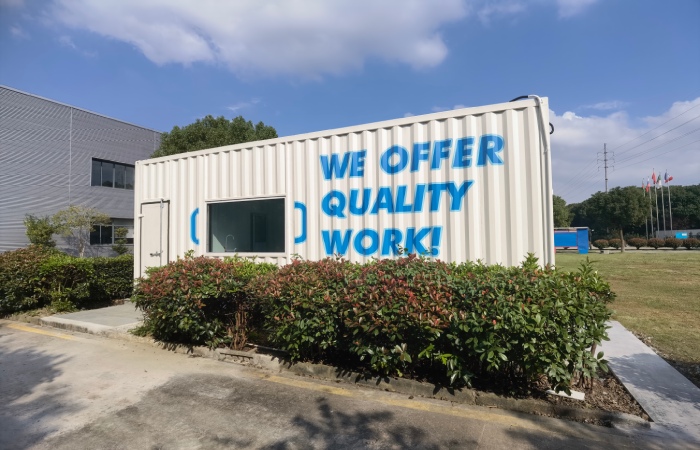

La fabricación de dispositivos médicos a menudo necesita un laboratorio limpio controlado que sea más pequeño, más rápido y más flexible que una planta convencional completa. Un laboratorio limpio modular puede apoyar la producción piloto, el montaje, la inspección, el envasado o el desarrollo de procesos, pero solo cuando la clase ISO, el flujo de aire, las suposiciones de ACH y los límites de la zona limpia se planifican como un sistema técnico.
laboratorio limpio modular sala limpia de dispositivos médicos Clase de sala limpia ISO ACH y flujo de aire
| Clase ISODefinir el límite de partículas aerotransportadas requerido y el estado de ocupación. | ACHUtilice cambios de aire para dimensionar el flujo de aire, no solo para demostrar la limpieza. | ZonasÁreas separadas de montaje, inspección, transferencia y soporte. | QMSMantenga la evidencia de diseño alineada con los registros de calidad del dispositivo. |
Para equipos de dispositivos médicos, el mejor laboratorio limpio modular no es simplemente un recipiente con paneles limpios. Es un espacio controlado donde la exposición del producto, el movimiento del operador, las fuentes de partículas, la transferencia de materiales, el método de limpieza y la documentación de calidad apuntan a un mismo diseño basado en el riesgo.
Planificación basada en riesgos
Comience con el proceso del dispositivo, no con el tamaño del contenedor
Un laboratorio limpio modular para dispositivos médicos debe comenzar con el dispositivo y el proceso: ¿El producto está abierto o envasado, seco o húmedo, estéril o no estéril, implantable o de uso externo, montado manualmente o automatizado, inspeccionado en el proceso o en el envasado final? Cada respuesta cambia la lógica de la zona limpia.
ISO 13485:2016 es el estándar internacional del sistema de gestión de calidad para dispositivos médicos. No prescribe un diseño de sala limpia, pero refuerza la necesidad de condiciones de producción controladas, procesos documentados y planificación de calidad basada en riesgos. Por lo tanto, un diseño de laboratorio limpio debe ser fácil de explicar en el archivo de calidad del fabricante del dispositivo.
Para el diseño temprano, defina los pasos de exposición del producto, el número de personal, la carga térmica del equipo, la entrada de material, la salida de residuos, el método de limpieza, los puntos de monitoreo y la documentación de lotes o lotes antes de fijar la huella del módulo.
Clase ISO y ACH
La clase ISO se verifica por partículas; ACH es solo una entrada de diseño
ISO 14644-1 clasifica las salas limpias por concentración de partículas en el aire. El ACH puede ayudar a estimar el volumen de flujo de aire, pero no puede probar la clase ISO por sí mismo. Un laboratorio limpio con alto ACH todavía puede funcionar mal si las rutas de retorno están bloqueadas, los operadores crean turbulencia incontrolada, filtros se fugan o bancos de trabajo se sientan en zonas muertas.
ISO 14644-3 abarca métodos de prueba de sala limpia, incluyendo controles que ayudan a confirmar el flujo de aire, la diferencia de presión y el rendimiento del sistema de filtro instalado cuando se especifique. Para los laboratorios limpios modulares, el diseño debe hacer que estos controles sean prácticos después de la instalación, no escondidos detrás de paneles de equipo inaccesibles.
| Artículo de planificación | Error común | Mejor enfoque |
|---|---|---|
| Clase ISO | Selección ISO 7 o ISO 8 sin definir el estado de funcionamiento. | Definir la aceptación como construido, en reposo o operacional y límites de partículas. |
| ACH | Tratar los cambios de aire como el único objetivo de limpieza. | Utilice ACH con patrón de flujo de aire, trayectoria de retorno, control de fuente y pruebas. |
| Zonas limpias | Poner todas las actividades en una sala abierta. | Funciones separadas de montaje, inspección, vestido, transferencia y soporte. |
| Acceso al mantenimiento | Ocultar filtros, amortiguadores o sensores detrás de paredes acabadas. | Planificar el acceso al servicio sin abrir superficies críticas de zona limpia. |
Diseño de zona limpia
Un pequeño laboratorio limpio todavía necesita zonas funcionales separadas

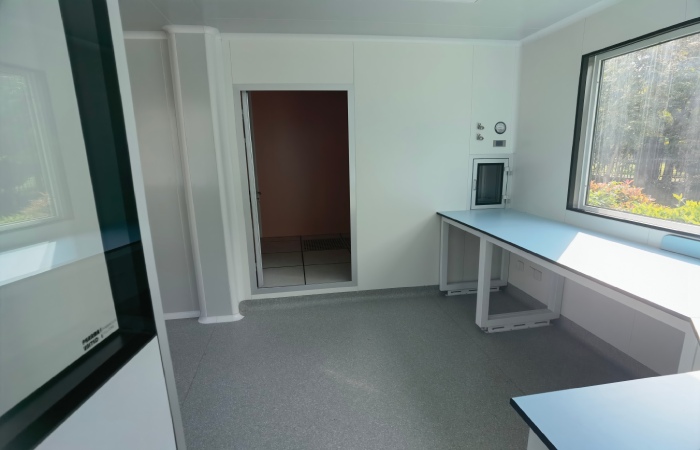

Los laboratorios de limpieza de dispositivos médicos a menudo fallan no porque la habitación es demasiado pequeña, sino porque el flujo de trabajo se comprime sin puntos de control. Como mínimo, la disposición debe distinguir el vestido o la entrada, la recepción de materiales, el almacenamiento limpio, el montaje, la inspección, el soporte del envasado, la salida de residuos y el almacenamiento de herramientas de limpieza.

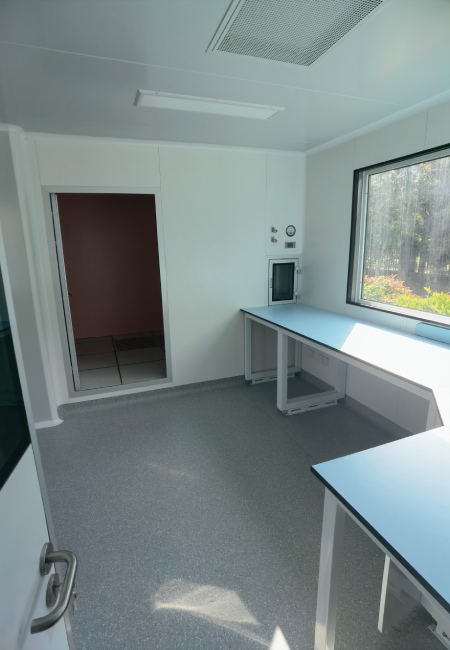

Cuando un laboratorio limpio modular incluye una pasarela, bloqueo de aire o escotilla de transferencia, el equipo debe colocarse donde los operadores lo usan naturalmente. Si el camino más corto elude la ruta de transferencia, el comportamiento diario derrotará gradualmente el diseño de zona limpia. Swing de puerta, bordes de mesa, carros y discos de lotes todo importa en un espacio compacto.
Los laboratorios limpios modulares Wonclean pueden integrar paneles de pared, puertas, ventanas, cajas de paso, sistemas de techo y unidades de filtro de ventilador para que el diseño de la sala soporte el movimiento real de producción en lugar de obligar a los operadores a trabajar alrededor de la sala limpia.
HVAC y acceso al servicio
El acceso a HVAC debe planificarse sin perturbar la zona limpia

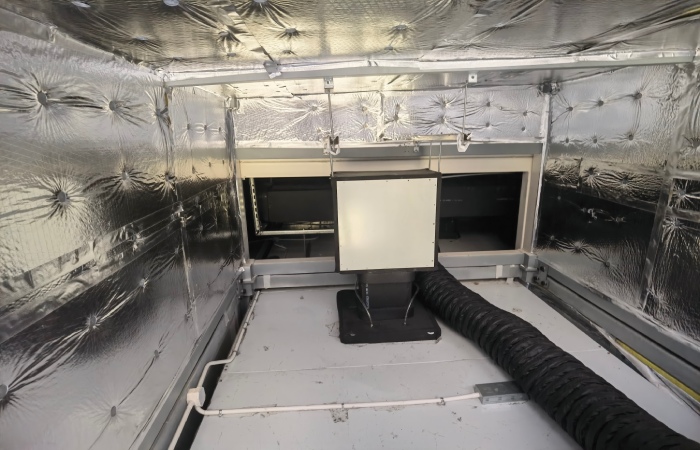

Un laboratorio limpio modular es compacto, por lo que la estrategia de servicio HVAC es crítica. Los filtros, ventiladores, amortiguadores, canalización de condensado, tubos de presión, alarmas y conexiones eléctricas necesitan acceso para inspección y mantenimiento. Si cada acción de servicio requiere la apertura de la sala de producción, el laboratorio limpio será más difícil de mantener calificado.
ISO 14644-4 aborda el diseño, la construcción y la puesta en marcha de salas limpias. En los laboratorios limpios modulares, esto significa que el techo, el compartimiento de servicio y la envoltura de la habitación deben coordinarse para que el equilibrio del flujo de aire, los controles de presión y el reemplazo del filtro puedan ocurrir en una secuencia controlada.
El diseño también debe evitar el flujo de aire sobredimensionado simplemente para compensar las fugas. Los paneles apretados, las penetraciones selladas, las puertas controladas y los caminos de retorno claros generalmente proporcionan una mejor estabilidad que tratar de resolver todos los problemas con un ACH más alto.
Contexto del sistema de calidad
El diseño de laboratorio limpio debe ser fácil de defender en el sistema de calidad del dispositivo
Para los dispositivos regulados por la FDA en los Estados Unidos, el Reglamento del Sistema de Gestión de Calidad de la FDA Entró en vigor el 2 de febrero de 2026 e incorpora ISO 13485:2016 por referencia. Esto no significa que todos los laboratorios de limpieza de dispositivos médicos tengan la misma clase ISO, pero sí hace que los controles de producción documentados y las decisiones de calidad basadas en el riesgo sean más importantes.
Un paquete de laboratorio limpio modular listo para validación debe incluir el diseño de la habitación, el objetivo de la clase ISO, el estado de ocupación, el concepto de manipulación del aire, el mapa de presión, el flujo de materiales, el método de limpieza, las ubicaciones de monitoreo, el acceso al servicio, los dibujos de paneles y techos, el horario de puertas, el diseño del equipo y los registros de inspección de la instalación.
Para los fabricantes de dispositivos médicos, estos registros ayudan a conectar el diseño de instalaciones con la validación de procesos, el monitoreo ambiental, el control de cambios y la documentación de proveedores.
Verificación de datos técnicos
Datos respaldados por la fuente utilizados en este artículo
| Datos utilizados | Fuente | Implicaciones de laboratorio limpio |
|---|---|---|
| La clase de sala limpia se basa en la concentración de partículas en el aire, no solo ACH. | ISO 14644-1 | La planificación de clases ISO debe incluir la verificación de partículas bajo un estado definido. |
| Las pruebas de sala limpia pueden incluir el flujo de aire, la diferencia de presión y los métodos de fuga del filtro instalado. | ISO 14644-3 | Los laboratorios modulares necesitan puntos de prueba y servicio accesibles. |
| El diseño, la construcción y la puesta en marcha de la sala limpia deben considerarse juntos. | ISO 14644-4 | El techo, el acceso HVAC, los paneles de pared y las puertas deben coordinarse antes de la fabricación. |
| ISO 13485 es el estándar del sistema de gestión de calidad para dispositivos médicos. | ISO 13485:2016 | Las decisiones de laboratorio limpio deben documentarse de una manera que admita registros de QMS del dispositivo. |
| El QMSR de la FDA entró en vigor el 2 de febrero de 2026 e incorpora ISO 13485:2016 por referencia. | FDA QMSR | Los laboratorios limpios de dispositivos médicos deben preservar evidencia clara de condiciones de producción controladas. |
Estándares Referenciados
Normas Referenciadas y Notas de Acceso Público
- ISO 14644-1Página oficial ISO para la clasificación de la limpieza del aire en salas limpias por concentración de partículas.
- ISO 14644-3Página oficial ISO para métodos de prueba de sala limpia.
- ISO 14644-4Página oficial ISO para diseño, construcción y puesta en marcha de salas limpias.
- ISO 13485:2016Página oficial ISO para sistemas de gestión de calidad de dispositivos médicos.
- FDA QMSRPágina oficial de la FDA para el Reglamento del Sistema de Gestión de Calidad. El texto ISO completo puede requerir compra o acceso autorizado.
Preguntas frecuentes
Preguntas frecuentes de laboratorio limpio modular para la fabricación de dispositivos médicos
¿Qué clase ISO necesita un laboratorio de limpieza de dispositivos médicos?
No hay una clase ISO única para todos los dispositivos. La clase requerida depende de la exposición del producto, la sensibilidad a las partículas, la estrategia de esterilización, el riesgo del proceso, las expectativas regulatorias y el sistema de calidad del fabricante.
¿Es ACH suficiente para demostrar que un laboratorio limpio modular es limpio?
No. ACH es una entrada de diseño de flujo de aire. El rendimiento de la sala limpia debe verificarse por los resultados de partículas, el comportamiento del flujo de aire, la calidad de la instalación del filtro, la trayectoria de retorno, el control de presión y la disciplina operativa.
¿Qué zonas deben incluirse en un laboratorio limpio compacto?
Las zonas comunes incluyen la entrada o el vestido, la transferencia de materiales, el almacenamiento limpio, el montaje, la inspección, el apoyo al envasado, la salida de residuos y el acceso al servicio. El zonamiento exacto debe seguir el riesgo del proceso del dispositivo.
¿Puede un laboratorio contenedor soportar registros de calidad de dispositivos médicos?
Sí, si el diseño, la clase ISO, el concepto de flujo de aire, los materiales, el acceso al servicio, el método de limpieza, las ubicaciones de monitoreo y los controles de instalación están documentados con suficiente claridad para el sistema de calidad del dispositivo.
Wonclean Ingeniería Nota
Diseñar el laboratorio modular en torno a la evidencia y el flujo de trabajo
Un laboratorio limpio modular puede ayudar a los fabricantes de dispositivos médicos a agregar capacidad controlada rápidamente, pero el valor depende de las decisiones de ingeniería tempranas. La clase ISO, ACH, las zonas limpias, el control de presión, las interfaces de paneles, las puertas, los pasos y el acceso a HVAC deben fijarse antes de la fabricación y luego verificarse después de la instalación.
