Detalles de paneles de pared de sala limpia para fábricas de semiconductores: sellantes, penetraciones, ventanas y control de fugas de partículas

Análisis técnico | Semiconductor Cleanroom Wall Panels

Detalles de paneles de pared de sala limpia para fábricas de semiconductores: sellantes, penetraciones, ventanas y control de fugas de partículas

Los paneles de pared de sala limpia son límites de presión, interfaces de servicio y superficies de limpieza al mismo tiempo. En fábricas de semiconductores, los detalles alrededor de sellantes, penetraciones de servicios públicos, ventanas de visión y marcos de puertas pueden decidir si un sistema de pared de sala limpia permanece estable después de la instalación.

paneles de pared de sala limpia paneles de pared de sala limpia Interfaz de puerta de sala limpia sala limpia de semiconductores

JuncionesMantenga las costuras del panel a nivel, selladas e inspeccionables. AperturasDetalle mangas, juntas y cortes de servicio. ventanasEvite los bordes alrededor de los paneles de visión y marcos. fugasProtege la cascada de presión y el control de partículas.

Un sistema de pared de sala limpia semiconductor no debe ser juzgado solo por el núcleo del panel. El rendimiento final depende de los detalles: líneas de sellado, alineación de paneles, interfaces de puertas, marcos de ventanas, penetraciones de utilidades, aberturas de retorno de aire y cómo cada junta sobrevive a la limpieza y el ciclo de presión. El buen detalle reduce el retrabalón y ayuda a la sala limpia a mantener su clasificación después de que comience la producción real.

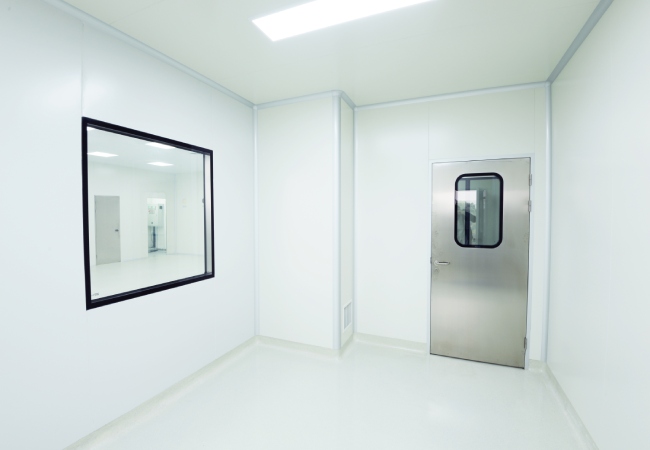

Sistema de pared de sala limpia real con ventana de visión a nivel y interfaz de puerta de sala limpia
Foto real de la sala limpia. Las interfaces de ventana, pared y puerta de lavado muestran los detalles necesarios para reducir los rebordes y las rutas de fugas.

Detallado Conjunto

Las juntas del panel deben diseñarse como límites de presión limpiables

Las juntas de panel son pequeños detalles con grandes consecuencias. Una articulación deficiente crea un reborde para el polvo, un punto débil para fugas de presión y un problema de mantenimiento después de limpiar repetidamente. Una buena junta tiene alineación controlada, sellante compatible, suficiente soporte de soporte y un método de inspección que se puede repetir durante la instalación y el mantenimiento.

ISO 14644-4 aborda el diseño, la construcción y la puesta en marcha de salas limpias. Para los paneles de pared, esto significa que los detalles deben estar conectados al requisito de sala limpia, no seleccionados como acabados decorativos. El diseño de la junta debe soportar la limpieza, el control de fugas de aire, la durabilidad y la sustitución futura del panel.

En fábricas de semiconductores, incluso los espacios de soporte pueden contener funciones sensibles de metrología, envasado o montaje de precisión. Por lo tanto, el detalle del panel de pared debe ser consistente a lo largo de la envoltura de la sala limpia, no improvisado habitación por habitación.

Selladores y materiales

La elección del sellante debe coincidir con el riesgo de movimiento, limpieza y proceso

El sellante a menudo se trata como un material de sitio pequeño, pero es parte del sistema de pared de sala limpia. Debe tolerar el movimiento del panel, los agentes de limpieza, el rango de temperatura y humedad, y el intervalo de mantenimiento requerido. El detalle debe definir la preparación de la superficie, la geometría de la perla, las condiciones de curado, los criterios de inspección y el método de reparación.

Detalle de prioridades para paneles de pared de sala limpia semiconductores.
Detalles Modo de falla común Respuesta de especificación
Junta de panel vertical Cracking, formación de reborde o fuga de aire. Definir el soporte, el tipo de sellante, el perfil de la perla y los criterios de inspección.
Transición de piso a pared Trampa de suciedad o residuos de limpieza en la base. Utilice detalles compatibles de la cala o la base sellada con acceso al mantenimiento.
Junción techo-pared La fuga de presión por encima de la zona controlada. Coordinar la rejilla de techo, tapa de pared y continuidad del sellante.

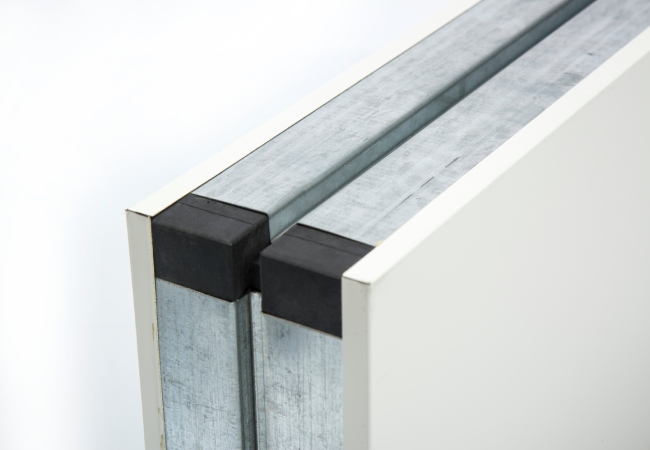

Detalle del borde del panel de pared de sala limpia real que muestra las pieles metálicas y la interfaz de junta
Foto del producto real. El detalle del borde del panel ayuda a los ingenieros a comprobar el cierre de las juntas, la resistencia al impacto y la continuidad de la superficie limpiable.

Penetraciones

Las penetraciones de utilidades necesitan refuerzo, sellado y acceso

Cada tubo, conducto, bandeja de cable, paso, cable de sensor o punto de monitoreo cambia el panel de pared de la sala limpia. La abertura debe estar situada lejos de los bordes no controlados del panel cuando sea posible, reforzada si la extensión del panel lo requiere, sellada con un método compatible y dejada accesible para la inspección.

Un cronograma de penetración es un documento de control útil. Debe enumerar la ubicación, el tamaño, el tipo de servicio, el método de sellado, el comercio responsable, el registro de inspección y la foto construida. Sin esa lista, los paneles de pared pueden convertirse en un mosaico de aberturas indocumentadas después de su puesta en servicio.

Marcos de ventanas y puertas

Las ventanas y puertas son parte del sistema de pared

Las ventanas de observación soportan seguridad, supervisión y flujo de trabajo, pero el marco puede crear rebordes y rutas de fugas si no está integrado con el panel de pared de la sala limpia. Los marcos de puertas conllevan aún más riesgo porque experimentan movimientos repetidos, pulsos de presión y limpieza. El diseño debe evitar los bordes salientes, proteger las líneas de junta y mantener la superficie fácil de inspeccionar.

Para los espacios de semiconductores, los detalles de la puerta y la ventana también deben comprobarse contra los carritos, la entrada de equipos, el acceso al servicio de herramientas y la cascada de presión. Un detalle de superficie limpia que bloquea una ruta de proceso sigue siendo un conflicto de diseño.

Los sistemas de pared de sala limpia Wonclean pueden integrar paneles, puertas, ventanas e interfaces de techo como un paquete, lo que ayuda a mantener el límite de presión consistente desde el dibujo hasta la instalación.

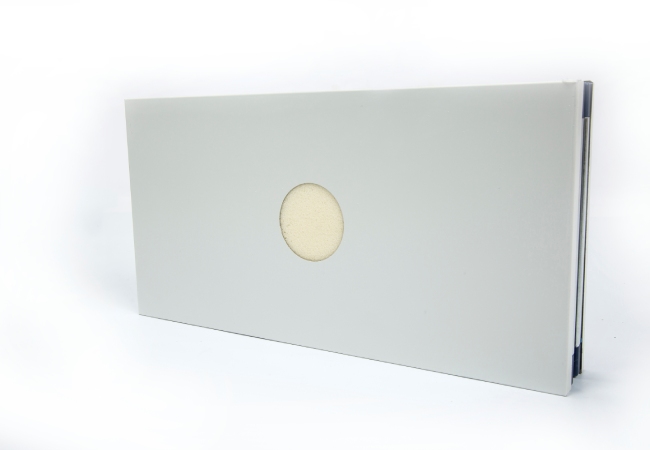

Panel de pared de sala limpia real con penetración circular preparada de fábrica para enrutamiento de servicio
Foto del producto real. Una penetración preparada en fábrica se puede sellar e inspeccionar de manera más consistente que un corte de campo no controlado.

Control de fugas de partículas

Un detalle de pared es exitoso solo si sobrevive a las pruebas y la operación

ISO 14644-1 define la clasificación de limpieza del aire, mientras que ISO 14644-3 abarca los métodos de prueba utilizados para verificar el rendimiento de la sala limpia. Los paneles de pared no se clasifican por sí mismos, pero los detalles de pared pobres pueden socavar el flujo de aire y el comportamiento de presión que ayudan a la habitación a cumplir con su clase.

Un plan de inspección práctico debe comprobar la alineación del panel, la continuidad del sellante, el acabado del marco de la ventana, el sellado del marco de la puerta, los registros de penetración, los defectos superficiales, los residuos de limpieza, la respuesta a la presión y la documentación según la construcción. Si el detalle no puede ser inspeccionado, no debe dejarse a la suposición.

Verificación de datos técnicos

Datos respaldados por la fuente utilizados en este artículo

Datos utilizados Fuente Implicaciones del diseño
La clasificación de la sala limpia en el aire se mide mediante la concentración de partículas. ISO 14644-1 Los detalles de la pared deben reducir las trampas de partículas y las rutas de fugas que afectan al rendimiento de la habitación.
El diseño y la construcción de salas limpias deben estar orientados a los requisitos. ISO 14644-4 Las juntas del panel, las ventanas y las penetraciones deben especificarse antes de la instalación.
Las pruebas de sala limpia incluyen pruebas de apoyo relevantes para la presión y el flujo de aire. ISO 14644-3 Los detalles de fugas de pared y penetración deben estar listos para los controles de puesta en marcha.
Las expectativas de monitoreo dependen de la estrategia de control de sala limpia. ISO 14644-2 Las interfaces del panel no deben bloquear sensores, puntos de presión o acceso de monitoreo.

Estándares Referenciados

Normas Referenciadas y Notas de Acceso Público

  • ISO 14644-1Página oficial ISO para la clasificación de la limpieza de partículas en el aire.
  • ISO 14644-2Página oficial de la ISO para el monitoreo para proporcionar evidencia del rendimiento de la sala limpia.
  • ISO 14644-3Página oficial ISO para métodos de prueba de sala limpia.
  • ISO 14644-4Página oficial ISO para diseño, construcción y puesta en marcha de salas limpias. Los estándares ISO completos pueden requerir compra o acceso autorizado.

Preguntas frecuentes

Preguntas frecuentes

¿Cuál es el detalle más importante del panel de pared en salas limpias de semiconductores?
El detalle más importante es la continuidad: juntas, esquinas, marcos de puertas, ventanas y penetraciones deben trabajar juntos como partes limpiables y estables a la presión del mismo sistema de paredes.
¿Los paneles de pared de sala limpia determinan directamente la clase ISO?
No. La clase ISO se basa en la concentración de partículas en el aire. Los paneles de pared apoyan la clase indirectamente al reducir las fugas, las trampas de partículas, los daños superficiales y el riesgo de limpieza.
¿Por qué son riesgosas las penetraciones de servicios públicos?
Las penetraciones pueden convertirse en vías de fuga y trampas de partículas si no están reforzadas, selladas, selladas, documentadas y accesibles para inspección después de la instalación.
¿Qué debe incluirse en un registro de inspección de paneles de pared?
Incluye el diseño del panel, la inspección de las juntas, los datos del sellante, las comprobaciones de la interfaz de la ventana y la puerta, el calendario de penetración, las fotos de la construcción, las notas de compatibilidad de limpieza y las acciones correctivas.

Especifique el sistema de pared, no solo el panel

Los sistemas de pared de sala limpia Wonclean pueden coordinar paneles, ventanas, puertas, interfaces de techo y penetraciones de servicio para que los proyectos de semiconductores tengan detalles de instalación más limpios y pruebas de puesta en marcha más fuertes.
