Control de desviación de paneles de sala limpia para fábricas de semiconductores: panal de abeja de aluminio, lana de roca y marcos reforzados

Blog técnico | Ingeniería de paneles de semiconductores

Control de desviación de paneles de sala limpia para fábricas de semiconductores: panal de abeja de aluminio, lana de roca y marcos reforzados

En fábricas de semiconductores, la desviación del panel no es solo un detalle estructural. Las paredes de la sala limpia de largo alcance, los techos caminables, las aberturas de las puertas y el flujo de aire del equipo pueden convertir pequeños movimientos en tensión de sellado, trampas de partículas y riesgo de calificación.

sistema de pared de sala limpia panel sándwich de sala limpia sistema de techo sala limpia modular

El control de la desviación del panel de la sala limpia comienza con una simple pregunta: ¿qué movimiento puede tolerar la sala sin perder la integridad de la superficie, la estabilidad de la presión o la limpieza? La respuesta depende del núcleo del panel, la piel de la cara, la extensión, la separación del soporte, las cargas del techo, las aberturas de puertas y ventanas, la vibración del equipo y la forma en que la pared se conecta al suelo y el techo.

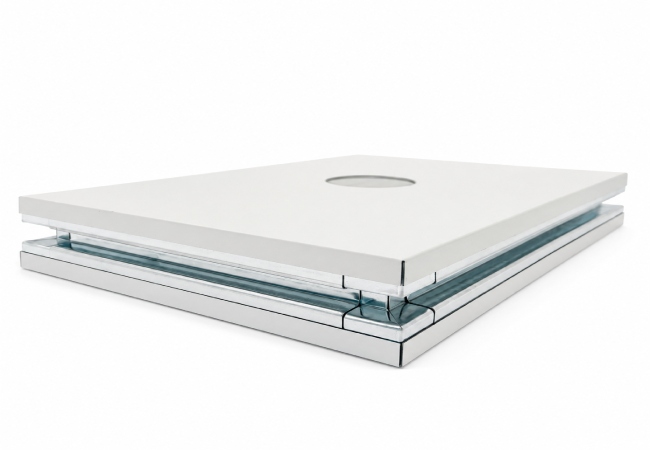

Panel de sala limpia de panal de abeja de aluminio real que muestra la estructura rígida del núcleo para paredes y techos de fábricas de semiconductores
Foto del producto real. Los paneles de sala limpia de panal de abeja de aluminio a menudo se seleccionan donde la relación rigidez-peso y la estabilidad dimensional son importantes.

Riesgo de desviación

Por qué el movimiento de paneles es importante en salas limpias de semiconductores

En una habitación normal, el ligero movimiento del panel solo puede ser un problema de apariencia. En una sala limpia de semiconductores, la desviación puede afectar al sellante de juntas, la alineación del marco de la puerta, la fuga de aire de retorno, la compresión de la junta de techo y la limpieza a largo plazo de las uniones de pared a techo. Un panel que se curva bajo carga también puede crear rebordes donde se depositan partículas.

El equipo de diseño debe revisar la extensión del panel, el material del núcleo, el grosor de la hoja de cara, el refuerzo, el método de soporte y las aberturas de servicio juntos. Las paredes largas, las particiones altas, las zonas de techo caminables y los paneles de acceso pesados necesitan más atención que las pequeñas habitaciones cerradas.

ISO 14644-4:2022 marco la creación de sala limpia desde los requisitos hasta el diseño, la construcción y la puesta en marcha. Para la desviación del panel, esto significa que los requisitos estructurales y arquitectónicos deben definirse antes de fabricar los paneles.

Selección de materiales

Panel de panal de abeja de aluminio vs. panel de sándwich de Rockwool

Un panel de panal de aluminio puede proporcionar alta rigidez con menor peso, lo que lo hace útil para módulos de techo grandes, particiones altas o áreas de sala limpia donde la planura es crítica. Un panel sándwich de lana de roca a menudo se considera cuando el comportamiento contra incendios, el rendimiento acústico, el aislamiento térmico y el equilibrio de costos son importantes. Ninguno de los materiales es automáticamente mejor en cada ubicación; cada uno debe ser emparejado con el alcance, el soporte y el riesgo de sala limpia.

Lógica de control de desviación de paneles para paredes y techos de salas limpias de semiconductores.
Estrategia del panel El caso de uso más adecuado Verificación de ingeniería
Panel de panal de aluminio Largos tramos, paneles de techo ligeros y paredes sensibles a la planicidad. Espaciamiento de soporte, cierre de borde, grosor de lámina frontal y refuerzo de apertura.
Panel sándwich de lana de roca Divisiones contra fuego o acústicas donde también se requiere aislamiento. Densidad del núcleo, compresión de juntas, longitud del panel y soporte del marco.
Marco reforzado Puertas abiertas, ventanas, pasarelas y penetraciones de servicio. Carretera de transferencia de carga, anclaje, resistencia a la corrosión y acceso extraíble.

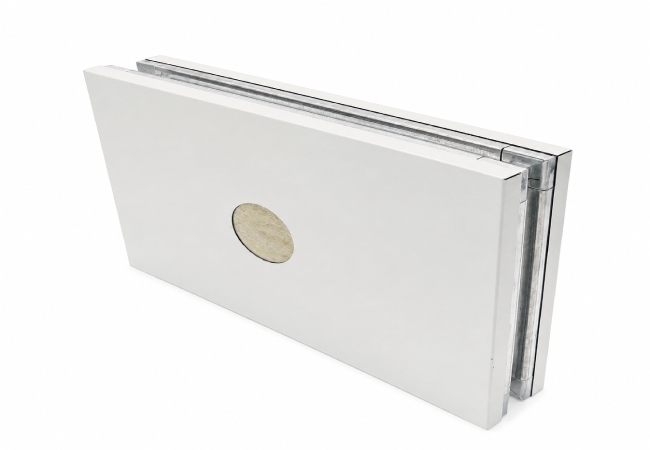

Muestra de panel sandwich de lana de roca real para comparación de desviación de pared y techo de sala limpia
Foto del producto real. Los paneles sándwich de lana de roca deben evaluarse por la densidad del núcleo, la longitud del panel, el diseño de la junta y el soporte del marco, no solo por el grosor.

Aperturas y marcos

Puertas, ventanas y aberturas de servicios públicos necesitan caminos de carga reforzados

Una pared de sala limpia suele ser más fuerte cuando está ininterrumpida. Una vez que se agrega una puerta, ventana de visión, puerto de transferencia, abertura de conducto o penetración de cable, la trayectoria de carga cambia. El panel puede necesitar un bastidor de aluminio, refuerzo de acero, pieles más gruesas o un bastidor de soporte separado para evitar la flexión local y el agrietamiento de las juntas.

Para las fábricas de semiconductores, esto importa porque las puertas y los pasos a menudo se encuentran cerca de las herramientas, los corredores de servicio y los límites de presión. Si un bastidor se gire o se asenta, la junta puede perder la compresión. Si un módulo de ventana no está soportado, la presión de limpieza y el funcionamiento repetido de la puerta pueden exponer lentamente juntas débiles.

Por lo tanto, un buen dibujo de taller debe mostrar no solo el módulo del panel, sino también el refuerzo alrededor de cada abertura, los puntos de anclaje, el tipo de sellante, las cubiertas extraíbles y la secuencia de inspección.

Perfiles de marco de sala limpia de aluminio reales utilizados para reforzar las aberturas del panel de pared y los bordes del panel de largo alcance
Foto del producto real. Los perfiles de aluminio reforzados ayudan a transferir cargas alrededor de las aberturas y apoyan juntas de panel más limpias y estables.

Cargas de techo

Los techos caminables y los paneles de servicio necesitan una revisión de carga separada

Un panel de techo de sala limpia puede llevar solo su propio peso, o puede ser parte de una plataforma de servicio con luces, filtros, paneles en blanco, escotillas de acceso y cargas de mantenimiento ocasionales. La distinción debe ser clara. Tratar un techo no caminable como caminable es un problema de seguridad; Tratar un techo andable como un panel genérico es un problema de rendimiento de sala limpia.

ISO 14644-3 cubre métodos de prueba de sala limpia como flujo de aire, diferencia de presión y recuperación. Un techo que se desvía alrededor de filtros, paneles en blanco o escotillas de acceso puede complicar las pruebas y el mantenimiento porque el plano de servicio ya no se comporta de manera consistente.

Por lo tanto, para los proyectos Wonclean, la selección del panel debe hacerse junto con la separación de la rejilla del techo, el diseño de la colgante, las posiciones de la FFU, el tamaño de la escotilla de acceso y el enfoque de mantenimiento previsto.

Verificación de datos técnicos

Lo que hace y no afirma este artículo

  • El material del panel por sí solo no determina la clase de sala limpia; la clasificación de partículas aerotransportadas se verifica bajo ISO 14644-1.
  • Los paneles de panal de aluminio pueden mejorar la relación rigidez-peso, pero el cierre del borde, los soportes y las penetraciones todavía controlan el rendimiento instalado.
  • Los paneles sándwich de lana de roca deben evaluarse por la densidad del núcleo, las necesidades de fuego / acústico y los límites de extensión; El espesor solo no es suficiente.
  • La capacidad de carga estructural y el cumplimiento del código local deben ser confirmados por el ingeniero del proyecto, especialmente para techos andables y grandes aberturas.

Normas técnicas de referencia

Fuentes para revisar durante la ingeniería

  • ISO 14644-4:2022Se utiliza cuando se discuten los requisitos de sala limpia, diseño, construcción y planificación de puesta en marcha.
  • ISO 14644-3Se utiliza donde se discuten las pruebas de flujo de aire, presión y rendimiento de sala limpia.
  • ISO 14644-1Referenciado para la clasificación de la limpieza de las partículas en el aire.

Preguntas frecuentes

Preguntas frecuentes

¿Por qué es importante la desviación del panel en salas limpias de semiconductores?

Debido a que el movimiento del panel puede tensar los sellos, perturbar los límites de presión, afectar la alineación de la puerta y crear rebordes donde se acumulan las partículas.

¿Cuándo es útil un panel de sala limpia de panal de abeja de aluminio?

Es útil cuando la rigidez, la planura y el menor peso son importantes, especialmente en paredes de larga extensión, paneles de techo o grandes conjuntos modulares.

¿Es el panel sándwich de lana de roca adecuado para salas limpias de semiconductores?

Puede ser adecuado donde se requiera rendimiento de fuego, acústico o aislamiento, siempre que el span, el acabado superficial, el sellado de juntas y los detalles de soporte estén diseñados correctamente.

¿Las puertas y ventanas necesitan refuerzo?

Por lo general sí. Las aberturas interrumpen la trayectoria de carga del panel, por lo que el refuerzo ayuda a controlar la flexión local, la compresión de la junta y la alineación a largo plazo.
