Diseño modular de sala limpia GMP para farmacéutica: ISO 7/8, diferencial de presión y preparación para validación

Guía de diseño técnico | Pharma GMP Cleanroom

Diseño modular de sala limpia GMP para farmacéutica: ISO 7/8Diferencial de presión y preparación para validación

Una sala limpia modular GMP para la producción farmacéutica debe hacer más que alcanzar un objetivo ISO 7 o ISO 8 clase de partículas. Debe apoyar la estrategia de control de contaminación, el diferencial de presión, el flujo de personal y materiales, las superficies limpiables, el control del acceso y la validación documentada desde el diseño hasta la cualificación.

Sala limpia modular GMP ISO 7 sala limpia sala limpia farmacéutica panel de pared limpiable

ISO 7/8Clasificar partículas bajo estados operativos definidos. PresiónProtege las zonas limpias con una cascada documentada. CCSApoyar la estrategia de control de contaminación. ValidaciónPreparar DQ, IQ y OQ evidencia temprano.

En las instalaciones farmacéuticas, el diseño modular de la sala limpia debe equilibrar la velocidad con la evidencia. Una envoltura fabricada en fábrica o modularizada solo es valiosa cuando sus superficies, juntas, cerraduras de aire, puertas, interfaces HVAC y puntos de monitoreo pueden documentarse y verificarse en función de las expectativas de GMP.

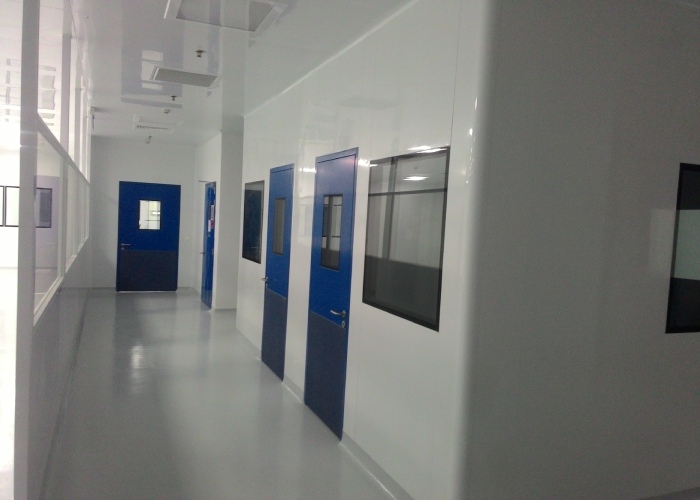

Pasillo de sala limpia farmacéutica GMP con puertas de sala limpia azules y diseño de zonificación a presión
GMP corredor e interfaces de sala. Las puertas, ventanas y retornos de techo deben soportar el diferencial de presión y los límites de la habitación limpiable.

Lógica de diseño GMP

Comience con el Control de Contaminación, no solo la clase de habitación

Una sala limpia farmacéutica debe diseñarse a partir de los riesgos del proceso: exposición abierta al producto, riesgo microbiano, intervención del personal, transferencia de materiales, frecuencia de limpieza, mantenimiento del equipo y monitoreo ambiental. ISO 7 o ISO 8 Los objetivos son importantes, pero son solo una parte del panorama del control de la contaminación.

Anexo 1 de los BPF de la UE enfatiza una estrategia de control de contaminación para la fabricación de productos estériles. Incluso cuando una habitación no es de grado A / B, la envoltura modular de sala limpia debe ayudar a controlar las rutas de contaminación a través de una construcción limpiable, el control de presión y flujos definidos.

Por lo tanto, los proyectos de sala limpia modular Wonclean deben revisarse con las especificaciones de los requisitos del usuario, los diagramas de flujo del proceso, la zonificación de HVAC, las elevaciones de los paneles, los bloqueos de puertas y los documentos de cualificación antes de comenzar la producción.

ISO 7/8 y presión

ISO 7/8 Las habitaciones todavía necesitan una estrategia diferencial de presión real

ISO 14644-1 clasifica las salas limpias por concentración de partículas en el aire. En las instalaciones GMP, la misma habitación también necesita una estrategia de diferencial de presión defensible que refleje la protección del producto, el riesgo de contaminación cruzada, el movimiento del personal y la transferencia de materiales.

Una envoltura modular puede facilitar el control de presión porque los paneles de pared, puertas, ventanas y penetraciones son repetibles. Pero el diseño debe evitar fugas incontroladas. Los huecos de puerta, los sellos de paso, los retornos del techo y las penetraciones de los servicios públicos pueden debilitar una cascada de presión.

Verificaciones de diseño listas para validación para salas limpias modulares GMP.
Artículo de diseño Riesgo GMP Evidencia para preparar
Cascada de presión Contaminación cruzada o pérdida de protección del producto. Mapa de presión de la habitación, lógica de alarma e informe de equilibrio.
Secuencia de bloqueo de aire El flujo de personal o material puede pasar por alto los puntos de control. Lógica de bloqueo de puertas y SOP de funcionamiento.
Superficies limpiables Residuos, puertos microbianos o falla de limpieza. Registros de materiales, datos de sellantes y revisión de compatibilidad de limpieza.
Monitoreo del acceso Registros medioambientales o de presión incompletos. Plan de ubicación del sensor, lista de calibración y ruta de acceso al mantenimiento.

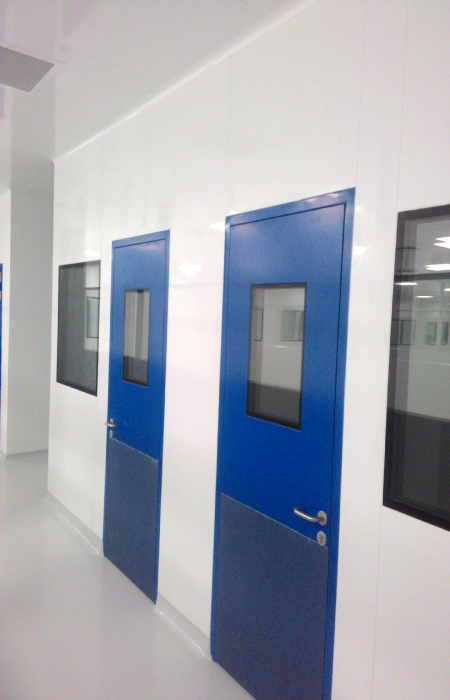

Puertas modulares de sala limpia y interfaces de bloqueo de aire GMP para el control diferencial de presión
Interfaces de puerta y bloqueo de aire. La diferencia de presión depende de los sellos, las cerraduras, el comportamiento de la puerta y los procedimientos del usuario.

Sobre limpiable

Los detalles de la pared, el techo y la puerta deben apoyar la limpieza y la inspección

Una sala limpia farmacéutica modular debe reducir los rebordes, los sujetadores expuestos, los bordes ásperos y los huecos incontrolados. Los paneles de pared, paneles de techo, ventanas de vista y marcos de puertas deben seleccionarse para limpiar, visibilidad, riesgo de impacto y compatibilidad con agentes de limpieza.

Donde están las habitaciones ISO 7 o ISO 8 áreas de apoyo, la limpieza sigue siendo importante. Estas áreas pueden alimentar procesos de mayor calidad, sostener componentes, apoyar el vestuario o contener la etapa del equipo. Si el área de soporte desprende partículas o contiene residuos, el control de contaminación aguas arriba se vuelve más difícil.

La guía de procesamiento aséptico de la FDA señala que el diseño y el control de salas limpias son parte de las expectativas de la CGMP para la fabricación de medicamentos estériles.

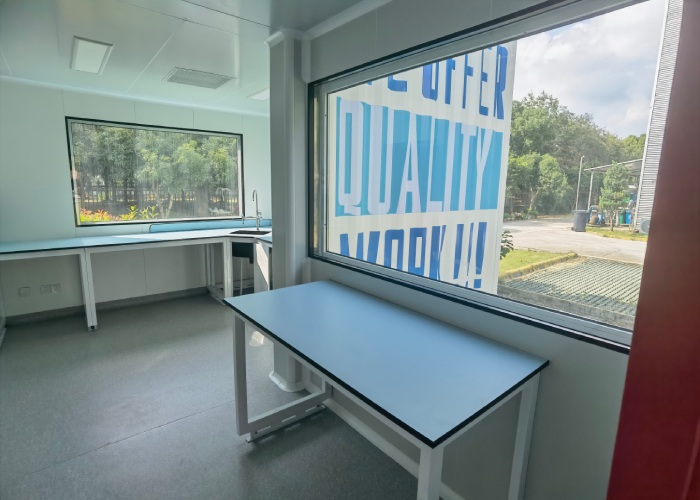

Sala limpia modular farmacéutica con sala de proceso con ventanas y paneles de pared limpiables
Límite de sala limpia con ventanas. Los acristalamientos, los paneles de pared y las interfaces de techo deben estar diseñados para la limpieza, la observación y la calificación.

Preparación de validación

La preparación para la validación comienza antes de la instalación

Una sala limpia modular GMP debe salir de la etapa de diseño con evidencia de cualificación en mente. Los documentos típicos incluyen trazabilidad de URS, revisión de diseño, especificaciones de materiales, dibujos de diseño, zonificación de HVAC, cronograma de filtros, mapa de puntos de ajuste de presión, hojas de datos de la habitación, lista de calibración y plan de inspección de construcción.

Durante la puesta en marcha, ISO 14644-3 Los métodos de prueba pueden soportar la verificación de la sala limpia, como el volumen de flujo de aire, la diferencia de presión, la recuperación y la fuga del filtro instalado cuando se especifique. La cualificación GMP luego agrega procedimientos en el sitio, registros, manejo de desviaciones y criterios de aceptación.

Un diseño modular no debe ocultar servicios críticos. El acceso al mantenimiento de amortiguadores, sensores, filtros, bloqueos y tubos de presión debe planificarse sin dañar los acabados limpiables.

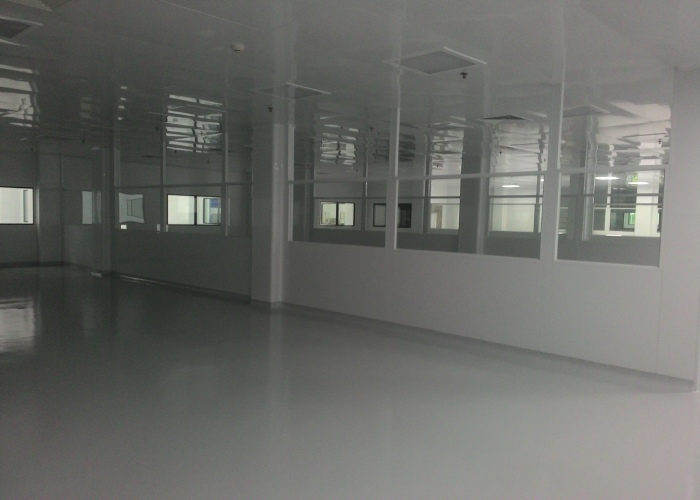

Interior modular de laboratorio de sala limpia con superficies de trabajo limpiables y difusores de techo HVAC
Interior modular de sala limpia. Los muebles, ventanas, difusores y penetraciones de servicio deben ser capturados en registros de diseño listos para validación.

Verificación de datos técnicos

Datos respaldados por la fuente utilizados en este artículo

Datos utilizados Fuente Implicaciones del diseño
La clasificación de la sala limpia se basa en la concentración de partículas en el aire. ISO 14644-1 ISO 7/8 Los objetivos requieren verificación de partículas, no solo estimaciones de flujo de aire.
Los métodos de prueba de sala limpia incluyen pruebas de flujo de aire y diferencia de presión. ISO 14644-3 Las habitaciones modulares necesitan puntos de acceso medibles de presión y flujo de aire.
La guía de fabricación estéril hace hincapié en la estrategia de control de contaminación. Anexo 1 de los BPF de la UE El diseño de la habitación, los flujos y la limpieza deben apoyar el CCS, no solo la velocidad de la construcción.
La guía de fabricación aséptica vincula el control de la sala limpia a las expectativas de la CGMP. Guía de procesamiento aséptico de la FDA El HVAC, el personal, la limpieza y el monitoreo deben estar documentados para su uso regulado.

Estándares Referenciados

Normas Referenciadas y Notas de Acceso Público

  • ISO 14644-1Página oficial ISO para la clasificación de la limpieza del aire por concentración de partículas.
  • ISO 14644-3Página oficial ISO para métodos de prueba de sala limpia.
  • ISO 14644-4Página oficial ISO para diseño, construcción y puesta en marcha de salas limpias.
  • Anexo 1 de los BPF de la UEPDF oficial de la Comisión Europea para la fabricación de medicamentos estériles.
  • Guía de procesamiento aséptico de la FDAPágina oficial de la FDA. La interpretación regulatoria completa debe confirmarse con el equipo de calidad de la instalación.

Preguntas frecuentes

Preguntas frecuentes sobre sala limpia modular GMP

Es ISO 7 o ISO 8 suficiente para el cumplimiento de GMP?

No. La clase ISO es un requisito de rendimiento. El cumplimiento de las GMP también depende de la estrategia de control de contaminación, procedimientos, monitoreo, flujo de personal, limpieza, mantenimiento y registros de cualificación.

¿Qué diferencial de presión debe usar una sala limpia GMP?

No hay valor universal que se adapte a cada proceso. La cascada de presión debe definirse por la protección del producto, el riesgo de contaminación, los materiales peligrosos, las rutas de personal/material y las expectativas locales de GMP.

¿Se pueden validar salas limpias modulares como salas limpias convencionales?

Sí, si el diseño, los materiales, la instalación y los registros de prueba están preparados correctamente. La construcción modular puede soportar la validación cuando la documentación y los puntos de inspección se planifican con antelación.

¿Qué debe revisarse antes de pedir una sala limpia modular GMP?

Revise URS, clasificación de habitaciones, mapa de presión, flujos de personal y materiales, zonificación de HVAC, superficies limpiables, puntos de monitoreo, acceso al mantenimiento, agentes de limpieza y criterios de aceptación de cualificación.

Wonclean Ingeniería Nota

Construye la sala modular alrededor de la evidencia de GMP

Una sala limpia modular GMP debe ser diseñada para que la instalación pueda ser inspeccionada, probada, limpiada y mantenida sin reescribir la intención de diseño después de la entrega. Esto requiere una coordinación temprana entre los equipos de envoltura de sala limpia, HVAC, servicios públicos, validación y calidad.
