Una sala limpia de semiconductores a gran escala no se entrega solo por paneles. En este proyecto FAB 300 de Rusia, Wonclean apoyó el sistema de envoltura de sala limpia coordinando el progreso de la rejilla de techo, la instalación de paneles de pared de sala limpia, la planificación de pisos elevados, interfaces HVAC y detalles prácticos de entrega en el sitio.
cuadrícula de techo de sala limpia paneles de pared de sala limpia sala limpia de semiconductores
La actualización del proyecto público para esta sala limpia FAB 300 destacó cuatro flujos de trabajo vinculados: coordinación del techo, instalación de paneles de pared, planificación de pisos elevados e integración de HVAC. Las fotos en el sitio muestran por qué estos artículos no pueden ser tratados por separado. Por encima de la zona limpia, las rejillas de techo, los conductos, los puntos de suspensión y los servicios compiten por el espacio. Alrededor de la habitación, los paneles de pared y las ventanas de observación deben permanecer alineados y limpiables. Por debajo del área de proceso, un sistema de soporte de suelo elevado denso debe transportar cargas mientras conserva el flujo de aire y el acceso al servicio.
Instantánea del proyecto
Alcance confirmado de la actualización del proyecto y fotos del sitio
Este estudio de caso utiliza la actualización del proyecto de LinkedIn y las fotos del proyecto proporcionadas como material fuente. No reclama datos confidenciales del cliente, clasificación final de sala limpia, área de sala o resultados de pruebas de aceptación. El alcance visible y declarado es suficiente para explicar la lógica de ingeniería detrás de una envoltura de sala limpia semiconductora FAB 300.
| Artículo | Evidencia del proyecto confirmada | Significado técnico |
|---|---|---|
| Tipo de proyecto | Proyecto de sala limpia semiconductor FAB 300. | Requiere coordinación de gran área entre envoltura de sala limpia, espacio de proceso e infraestructura de servicios públicos. |
| Región del proyecto | Fotos del proyecto de Rusia proporcionadas de los registros del proyecto Wonclean. | Muestra los requisitos de entrega de proyectos transfronterizos y soporte de instalación en el sitio. |
| Alcance del techo | Visible rejilla de techo suspendido y coordinación de servicio aéreo. | Los módulos de techo deben coordinarse con HVAC, iluminación, perchas y posterior acceso a la puesta en marcha de la sala limpia. |
| Alcance de la pared | Instalación de paneles de pared de sala limpia con ventanas de observación integradas y aberturas de servicio. | Los paneles de pared funcionan como una envoltura limpiable y como base de alineación para interfaces de habitaciones. |
| Alcance del piso | Campo de suelo elevado con soportes de pedestal, unión conductora y rutas de instalación protegidas. | Un piso de sala limpia de semiconductores debe combinar soporte de carga, planificación del flujo de aire, acceso al servicio y detalles de control electrostático. |
| Foco de entrega | La actualización de LinkedIn afirma que Wonclean apoyó el sistema de envoltura de sala limpia con experiencia en el proyecto y entrega de productos. | El valor está en coordinar los detalles reales del sitio, no solo suministrar productos individuales. |
Coordinación del techo
La rejilla de techo es una plataforma de coordinación, no una capa de acabado
En la construcción de salas limpias de semiconductores, la rejilla de techo lleva más presión de coordinación que un techo arquitectónico normal. Debe reservar posiciones para suministro de aire limpio, iluminación, puntos de acceso, servicios de bomberos, encaminamiento de cables, barras de suspensión y rutas de conductos. Si la red no se coordina temprano, cambios posteriores en el campo pueden afectar la uniformidad del flujo de aire, la seguridad del acceso y la secuencia de instalación.

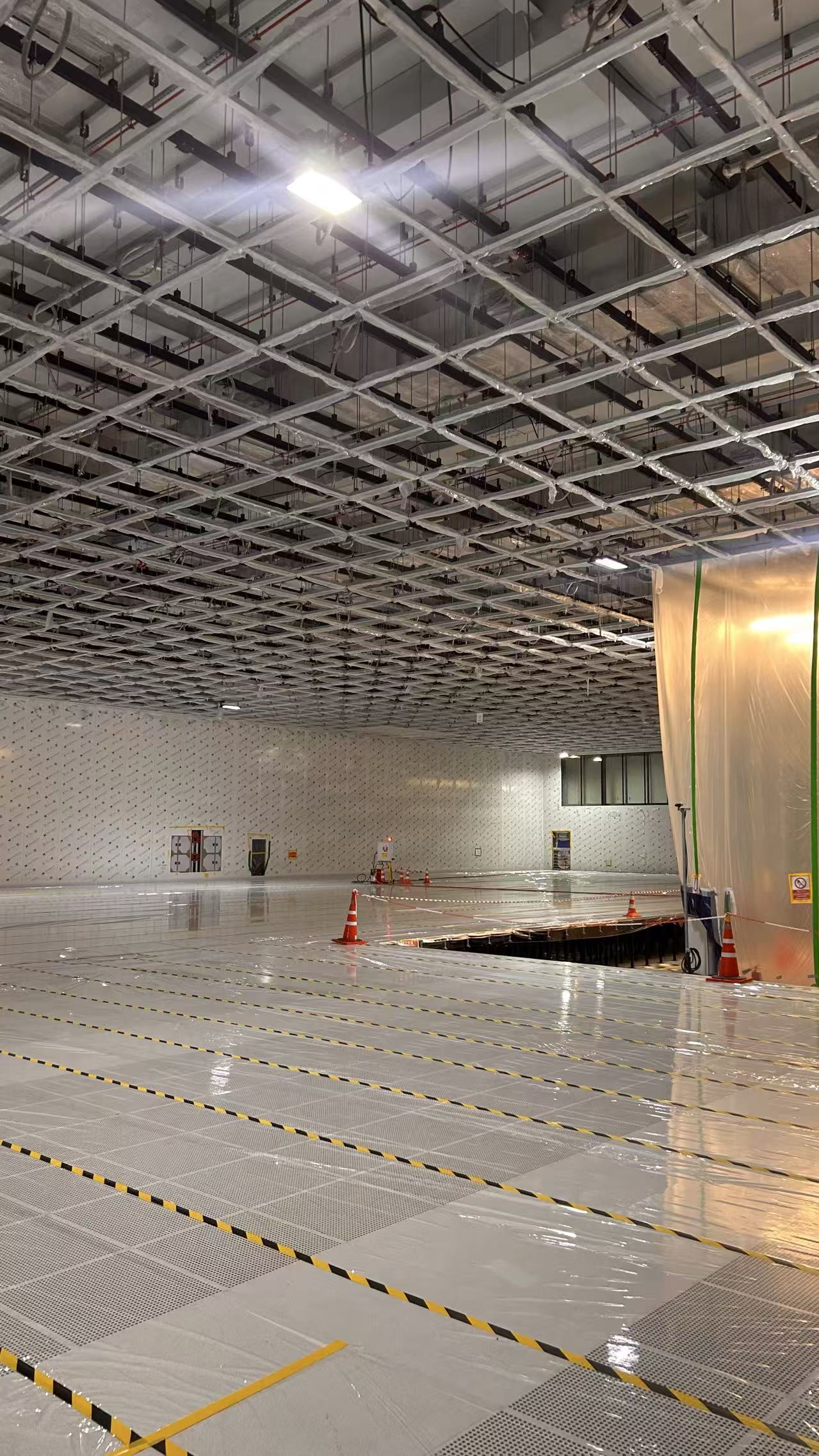

Las fotos de Rusia FAB 300 muestran una gran red aérea con miembros protegidos, densos puntos de suspensión y múltiples rutas de servicio. Este es un momento típico en que el equipo del proyecto debe mantener los dibujos, el progreso de la instalación y la protección del sitio alineados. El sistema de techo de la sala limpia todavía está en construcción, pero las decisiones tomadas en esta etapa dan forma a cómo la habitación puede ser equilibrada, inspeccionada y mantenida más tarde.
Para Wonclean, la coordinación del techo significa comprobar las dimensiones del producto, el ritmo de la rejilla del módulo, las uniones de pared a techo y las interfaces HVAC juntos. El objetivo técnico es simple: cuando se instalan paneles, filtros, conductos e iluminación, cada elemento debe tener una posición planificada en lugar de convertirse en un conflicto de sitio.
paneles de pared
La instalación del panel de pared crea el límite de la sala limpia

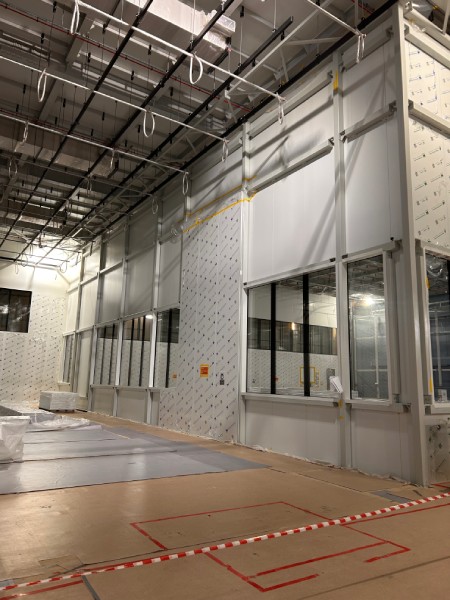

Los paneles de pared de este proyecto FAB 300 son más que superficies de revestimiento grandes. Definen el límite de la sala limpia, protegen el área de trabajo de partículas no controladas y proporcionan una superficie limpiable para el entorno operativo futuro. Las fotos muestran la película de protección del panel todavía en su lugar, lo que es importante durante una etapa de construcción activa porque el piso, el techo y los trabajos de servicio cercanos pueden rascar fácilmente las superficies terminadas.
Las ventanas de observación y las aberturas de servicio requieren especial atención. El diseño del panel de pared debe mantener la alineación durante largas carreras, mientras que los marcos de ventanas deben permanecer lo suficientemente a nivel para evitar rebordes y dificultades de limpieza. Alrededor de las aberturas, el corte de paneles, el refuerzo, el sellante y la instalación del marco deben planificarse como un solo detalle.
Una sala limpia de semiconductores generalmente se juzga por el rendimiento después de las pruebas, pero muchos riesgos de rendimiento se crean antes. Las juntas de pared deficientes, los huecos abiertos, la protección débil y las penetraciones no planificadas pueden convertirse en fugas, dificultades de limpieza o retrabalón. Es por eso que Wonclean trata los paneles de pared de salas limpias como parte de todo el sistema de envoltura.
Planificación de pisos elevada
Los pisos elevados necesitan carga, flujo de aire y lógica de servicio al mismo tiempo
El campo de suelo elevado en las fotos del proyecto es una de las señales técnicas más claras de un entorno semiconductor. Un piso elevado no se selecciona solo por la apariencia. Debe soportar cargas de equipo, permitir el acceso al servicio, coincidir con la planificación del flujo de aire y mantener una elevación estable en un área grande.
El diseño del pedestal, los asientos del panel y la nivelación local son importantes porque un pequeño error repetido puede convertirse en un gran problema de alineación a través de una bahía FAB. La película protectora y las rutas de acceso temporal también son importantes. Mientras la construcción está activa, los paneles deben estar protegidos de daños superficiales, contaminación y movimientos innecesarios.

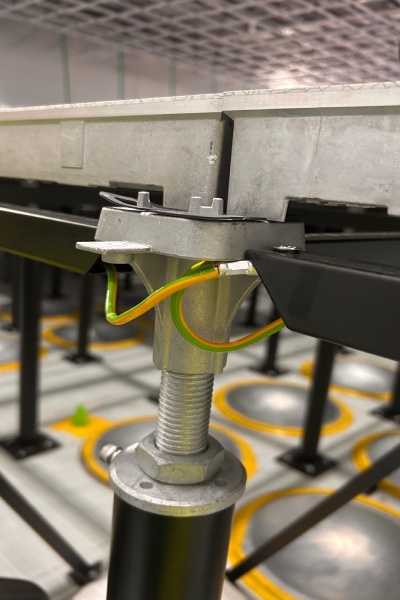

La foto del proyecto de primer plano también muestra la unión conductora en el área del pedestal. Ese detalle es importante en espacios de fabricación de alta tecnología donde el control electrostático y la puesta a tierra del equipo deben considerarse junto con la instalación mecánica. El artículo no certifica el rendimiento electrostático final; resalta el detalle visible de la construcción que debe verificarse posteriormente mediante pruebas específicas del proyecto.
Integración HVAC
Las interfaces de HVAC deben estar protegidas durante la construcción
La actualización del proyecto de LinkedIn menciona específicamente la integración de HVAC. En las fotos, los conductos aéreos y las rutas de servicio están presentes mientras que la envoltura de la sala limpia y el piso elevado todavía se están montando. Esta secuencia es común en grandes proyectos de sala limpia, pero crea un desafío de coordinación: la sala debe permanecer construible mientras que muchos oficios trabajan en el mismo espacio.
La coordinación de HVAC afecta las aberturas de los paneles de techo, las posiciones de conexión de conductos, el acceso al mantenimiento y el posterior equilibrio del aire. Si una abertura se desplaza o una ruta de conducto bloquea el acceso, el problema puede no ser obvio hasta la puesta en servicio. Es por eso que la rejilla de techo, la altura de la pared, las zonas de servicio y las rutas de piso deben revisarse juntos antes del cierre final.
El papel de Wonclean en un proyecto como este es apoyar la envoltura de la sala limpia y la entrega de productos relacionados para que la instalación en el sitio tenga menos desconocidos. El punto de marketing ligero es también el punto práctico: los productos fiables importan, pero la coordinación fiable es lo que permite que esos productos funcionen como un sistema.
Controles de construcción
Lo que las fotos del sitio revelan sobre el control de riesgos
Las fotos del proyecto FAB 300 de Rusia muestran varias buenas señales de control de la construcción: película de protección en pisos y paneles de pared, rutas de seguridad temporales, materiales de paneles apilados, coordinación activa del techo y separación visible de las áreas de trabajo. Estos detalles no son decorativos. Protegen los componentes de la sala limpia antes de la etapa final de limpieza y puesta en marcha.
- Protege los paneles de pared de sala limpia terminados de arañazos mientras continúan los trabajos de techo y piso.
- Mantener rutas de acceso temporales para que los instaladores no crucen aleatoriamente las zonas de piso completadas.
- Mantenga los módulos de techo y las aberturas de servicio alineados con el plan final de HVAC e iluminación.
- Compruebe la nivelación del pedestal del piso elevado antes de que lleguen equipos grandes o cargas de tráfico repetidas.
- Registre los detalles de instalación visibles antes de que las áreas ocultas se cierren por paneles o baldosas de suelo.
Para una sala limpia de fabricación de alta tecnología, estos controles de sitio reducen el retrabalón y conservan la calidad de la envoltura de la sala limpia durante la etapa más vulnerable de la instalación.
Verificación de datos técnicos
Lo que hace y no afirma este estudio de caso
- El proyecto se describe como un proyecto de sala limpia Semiconductor FAB 300 basado en la carpeta de imagen del proyecto suministrada y la actualización del proyecto LinkedIn.
- El artículo discute la coordinación de la rejilla de techo visible, la instalación de paneles de pared, la planificación de pisos elevados y la integración de HVAC mostrada o indicada en los materiales del proyecto.
- El artículo no reclama una clase ISO final, resultado de conteo de partículas, área de habitación, nombre del cliente, ciudad o estado de aceptación porque esos datos no se proporcionaron.
- Las fotos muestran el progreso en el sitio, no la cualificación final. El rendimiento final debe confirmarse mediante la puesta en marcha del proyecto y los registros de pruebas de sala limpia aplicables.
- El estudio de caso está escrito para el sitio web en inglés de Wonclean como un artículo de proyecto técnico con posicionamiento de productos ligeros.
Normas técnicas de referencia
Referencias útiles para la revisión del proyecto Cleanroom
- ISO 14644-4útil para el diseño de salas limpias, la construcción y el pensamiento de coordinación de puesta en marcha.
- ISO 14644-3útil para métodos de prueba de sala limpia y discusiones de puesta en marcha.
- ISO 14644-1útil como referencia para la clasificación de la limpieza de las partículas en el aire, si el equipo del proyecto publica posteriormente los resultados de la clasificación verificados.
Preguntas frecuentes
Rusia FAB 300 Cleanroom Project Preguntas frecuentes
Apoyo al proyecto Wonclean
Soporte de sobres de sala limpia para proyectos de semiconductores
Wonclean apoya proyectos de semiconductores, electrónica, farmacéutica y sala limpia de laboratorio con sistemas de paredes, sistemas de techos, componentes modulares de sala limpia, puertas, ventanas, duchas de aire, cajas de paso y coordinación de dibujos a nivel de proyecto.
Para una sala limpia de semiconductores o espacio de soporte FAB, comparta el diseño, la altura del techo, las rutas de proceso, el objetivo de limpieza, el concepto de presión, la base HVAC y las necesidades de acceso al equipo para que la envoltura de la sala limpia pueda ser diseñada antes de la producción e instalación.
