Diseño modular de sala limpia para fábricas de semiconductores: coordinación de la clase ISO, la cascada de presión y el diseño de la FFU
Una sala limpia modular de semiconductores no es simplemente un método de construcción más rápido. Es una plataforma coordinada de envoltura, flujo de aire y cualificación donde la clase ISO, la cascada de presión, la cobertura de FFU, la estrategia de cambio de aire, los servicios públicos y la secuencia de expansión deben ser diseñados juntos antes de que los módulos lleguen al piso de fábrica.
sala limpia modular sala limpia modular Diseño de FFU sistema de techo de sala limpia
| Clase ISODefinir los objetivos de partículas por riesgo de proceso y estado de ocupación. | PresiónConstruye cascadas estables desde zonas críticas hasta áreas de apoyo. | FFUCoordinar la cobertura del filtro, el patrón de flujo de aire y el acceso al servicio. | ExpansiónPlanificar módulos, servicios públicos y cualificación para la capacidad futura. |
Para fábricas que expanden la capacidad de herramientas, salas de metrología, líneas piloto o laboratorios de apoyo, el diseño modular de sala limpia puede reducir la interrupción del sitio y acortar el camino desde la aprobación del diseño hasta la calificación. El riesgo es asumir que modular significa genérico. En el trabajo de semiconductores, la rejilla del módulo debe estar conformada en torno a la sensibilidad a la contaminación, la estabilidad térmica, las relaciones de presión, los servicios de techo y el acceso al mantenimiento.
Definición de requisitos
Comience con el riesgo del proceso, no solo con el nombre de la habitación
ISO 14644-1 clasifica las salas limpias por concentración de partículas en el aire, pero la decisión de diseño comienza antes: ¿qué herramientas, pasos de manipulación de obleas, procesos de inspección o operaciones de envasado necesitan la zona limpia y en qué estado de ocupación debe lograrse la clasificación? Una habitación llamada "ISO 5 "puede necesitar aire unidireccional en una interfaz de herramienta, mientras que la zona de soporte circundante puede funcionar de manera aceptable en una clase diferente.
Para proyectos modulares, capturar la especificación de los requisitos del usuario antes de congelar las dimensiones del panel. Defina la carga térmica del proceso, el flujo de personas y materiales, las cargas de servicio del techo, el aire de maquillaje, el escape, la tolerancia a la humedad, la estrategia ESD, la sensibilidad AMC y la ruta de expansión. Una vez que estos son visibles, la construcción modular se convierte en un método de ingeniería disciplinado en lugar de una colección de paneles.
Cascada de presión
Cascada de presión debe diseñarse alrededor de puertas, cerraduras de aire y escape
Una cascada de presión estable evita la migración incontrolada del aire cuando el personal, los materiales o las herramientas se mueven entre zonas. En una fábrica de semiconductores, la estrategia de presión puede proteger una zona limpia crítica de un corredor de servicio de menor grado, o proteger la instalación circundante de una sala de proceso químico, dependiendo del peligro y la ruta de contaminación.

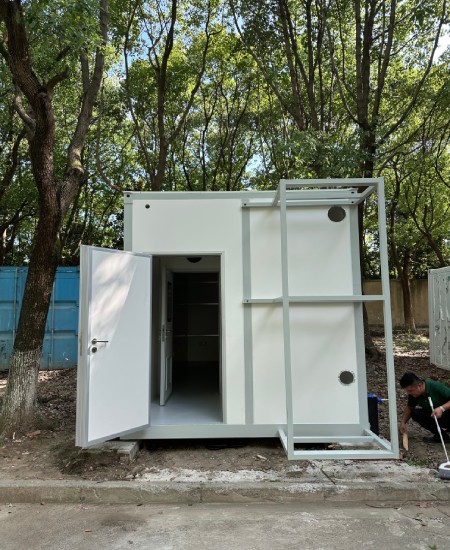

La envoltura modular tiene que soportar esta cascada. Las juntas de pared, las penetraciones en el techo, las puertas, los pasos, las trayectorias de aire de retorno y los manguitos de servicio deben especificarse antes del montaje en el sitio. Un diagrama de presión que ignora las rutas de fuga no sobrevivirá a la puesta en marcha.
| Zona | Foco de diseño típico | Implicación del flujo de aire/FFU | Implicación del sobre |
|---|---|---|---|
| Bahía de procesos críticos | Máxima limpieza y estabilidad térmica. | Mayor densidad de FFU y patrón de flujo de aire verificado. | Rejilla de techo sellada, interfaces de pared y retornos controlados. |
| Área de soporte de herramientas | Acceso de mantenimiento sin contaminar la bahía. | Flujo de aire adaptado al calor de la herramienta y la actividad de servicio. | Paneles de acceso, mangas de servicio y puertas estables a la presión. |
| Bloqueo de aire o vestido | Transferencia controlada entre niveles de limpieza. | Suministro/devolución equilibrado para las secuencias de puertas de soporte. | Interbloqueos, sellos y puntos de control de presión. |
FFU y ACH
No trate el ACH como un número independiente
Los cambios de aire por hora pueden ser útiles para el tamaño temprano, pero el rendimiento de la sala limpia de semiconductores depende de la velocidad de suministro, la cobertura del filtro, la carga térmica, la geometría del aire de retorno, la obstrucción, la expectativa de recuperación y la generación de partículas. El mismo ACH puede producir resultados de limpieza diferentes si las FFU están mal ubicadas o si las herramientas grandes bloquean la vía de aire.
ISO 14644-3 proporciona métodos de prueba de sala limpia utilizados para verificar el rendimiento, incluyendo pruebas de partículas y pruebas de apoyo como flujo de aire, diferencia de presión, recuperación y fugas del sistema de filtro instalado. En el diseño modular, estas pruebas deben anticiparse durante el diseño, no descubrirse después de la instalación.

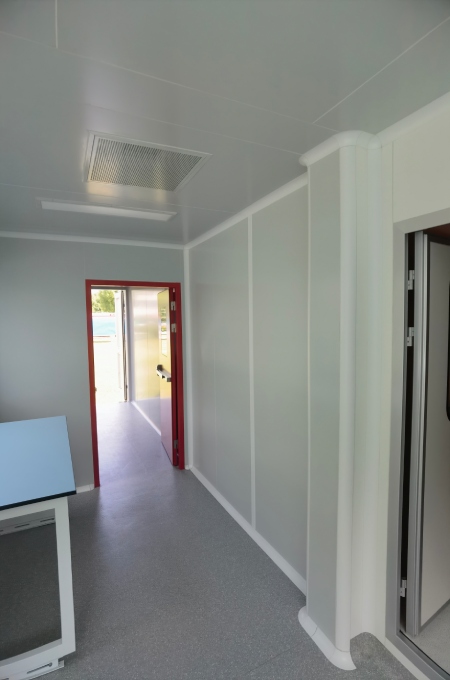

Un buen diseño de FFU define módulos de filtro serviciales, capacidad de reserva, acceso al lado de la habitación cuando sea necesario, capacidad de carga del techo, enrutamiento eléctrico, zonificación de control y objetivos de recuperación. La red modular debe coincidir con estas decisiones para que las FFU, las luces, los paneles de techo y los puntos de acceso no compitan por el mismo espacio.
Sobre modular
El sobre de la sala limpia debe ser repetible sin volverse rígido
ISO 14644-4 aborda el proceso de creación de una sala limpia desde los requisitos hasta el diseño, la construcción y la puesta en marcha. Para un proyecto de fábrica modular, esto significa que el kit repetible todavía debe responder a cargas específicas del sitio, espacios libres de herramientas, rutas de conductos, flujo de materiales y pruebas de cualificación.

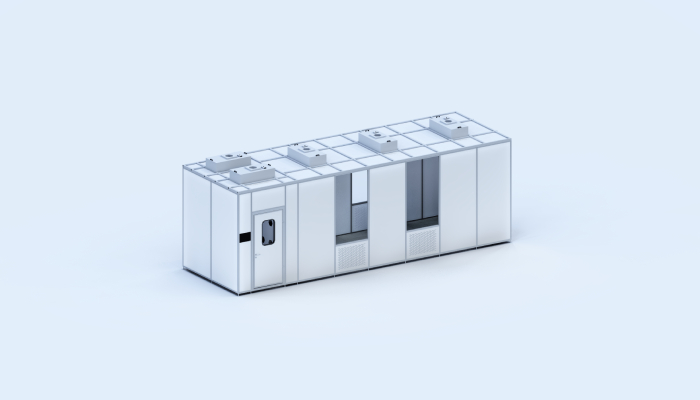

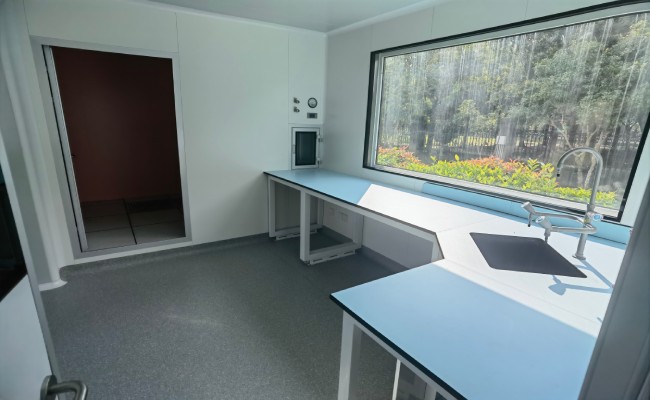

Los sistemas modulares de sala limpia Wonclean combinan paneles de pared de sala limpia, rejillas de techo, puertas, ventanas, FFU y equipos de soporte en un paquete coordinado. El valor no solo es un montaje más rápido. Es la capacidad de predefinir detalles que de lo contrario se convierten en conflictos de sitio: juntas de panel, transiciones de esquina, suspensión de techo, recortes de filtro, entradas de cable, cajas de paso, bloqueos de puertas y puntos de monitoreo.
- Utilice una rejilla modular que coincida con herramientas, FFU, luces de techo y paneles de acceso.
- Mantenga las cerraduras de aire, las puertas y los caminos de retorno consistentes con la cascada de presión.
- Reserva acceso al servicio para la sustitución de filtros, controles y componentes HVAC.
- Documente las suposiciones de diseño para que la expansión futura pueda reutilizar la misma lógica de sala limpia.
Preparación para la cualificación
Diseño para la calificación antes de instalar el primer panel
Una sala limpia modular debe entregarse teniendo en cuenta la prueba de cualificación. El equipo del proyecto debe ser capaz de rastrear los requisitos de los usuarios hasta la cualificación del diseño, los controles de instalación, las pruebas operacionales y la clasificación final. La falta de registros de inspección o las vagas suposiciones de flujo de aire ralentizan la aceptación incluso cuando la construcción parece completada.
Los documentos prácticos de volumen de negocios incluyen dibujos de diseño, diagramas de cascada de presión, horarios de FFU, certificados de filtro, información de carga de techo, datos de panel y sellante, diagramas eléctricos / de control, registros de inspección de instalación e informes de pruebas de puesta en marcha. Cuando la sala limpia se planifica como un sistema, la calificación se convierte en confirmación en lugar de investigación.
Verificación de datos técnicos
Datos respaldados por la fuente utilizados en este artículo
| Datos utilizados | Fuente | Implicaciones del diseño |
|---|---|---|
| La clasificación de la sala limpia se basa en la concentración de partículas en el aire. | ISO 14644-1 | Los objetivos de clase ISO deben estar vinculados al riesgo real del proceso y al estado de ocupación. |
| La creación de salas limpias debe pasar de los requisitos a través del diseño, la construcción y la puesta en marcha. | ISO 14644-4 | Los paquetes modulares requieren trazabilidad de requisitos, no solo montaje rápido. |
| Los métodos de prueba de sala limpia incluyen pruebas de rendimiento de partículas y soporte. | ISO 14644-3 | El diseño de la FFU, la cascada de presión y el sellado de la envoltura deben diseñarse para la verificación. |
| La clasificación de filtros de alta eficiencia depende del rendimiento de las pruebas y de la documentación. | ISO 29463-1 | La selección de FFU/filtro debe incluir clase de filtro, control de fugas y registros. |
Estándares Referenciados
Normas Referenciadas y Notas de Acceso Público
- ISO 14644-1Página oficial ISO para la clasificación de la limpieza del aire en salas limpias por concentración de partículas.
- ISO 14644-4Página oficial ISO para diseño, construcción y puesta en marcha de salas limpias.
- ISO 14644-3Página oficial ISO para métodos de prueba de sala limpia.
- ISO 29463-1Página oficial ISO para la clasificación y documentación de filtros de alta eficiencia. Los estándares ISO completos están protegidos por derechos de autor y pueden requerir compra o acceso autorizado.
Preguntas frecuentes
Preguntas frecuentes
¿Qué hace que una sala limpia modular sea adecuada para fábricas de semiconductores?
¿Es ACH suficiente para dimensionar una sala limpia de semiconductores?
¿Por qué es importante la cascada de presión en el diseño modular de sala limpia?
¿Qué documentos deben prepararse antes de la cualificación?
Planificar la sala limpia como un sistema cualificado
Los proyectos de sala limpia modular Wonclean son más fuertes cuando el sistema de pared, la rejilla de techo, las FFU, HVAC, la cascada de presión y la prueba de cualificación se diseñan juntos. Así es como la construcción modular se convierte en una estrategia fiable de capacidad de semiconductores.
