¿Cómo puede una sala limpia modular usar HVAC de sala limpia y diseño de bloqueo de aire de sala limpia para mejorar la estabilidad de presión?
Una presión estable sala limpia modular no se crea solo por paneles de pared; depende del flujo de aire coordinado, el aire de retorno, el control de acceso y el sellado de la envoltura. Wonclean apoya este enfoque de sistema mediante la integración sala limpia HVAC planificación con un control cerradura de aire de sala limpia ruta, especialmente en proyectos que también utilizan extensiones portátiles de sala limpia, entradas de ducha de aire y filtros HEPA de sala limpia para un rápido despliegue ISO / GMP.
¿Por qué los proyectos de sala limpia modular prestan más atención al control del flujo de aire?
Los proyectos modulares de sala limpia están prestando más atención al control del flujo de aire porque una instalación más rápida solo puede crear valor cuando la presión, la temperatura, la humedad y el control de partículas permanecen estables después de la puesta en marcha. En instalaciones farmacéuticas, de dispositivos médicos, de semiconductores, alimentos, biotecnología e instrumentos de precisión, una ruta de flujo de aire inestable puede crear flujo inverso, migración de polvo, recuperación lenta de presión y trabajos de equilibrio repetidos después de la instalación.
La base técnica es que las salas limpias deben diseñarse alrededor de condiciones medibles de control de contaminación, no alrededor de la velocidad del recinto solo. El oficial ISO 14644 Clasificación de sala limpia El marco clasifica las salas limpias por la concentración de partículas en el aire, mientras que los proyectos GMP Anexo 1 también requieren un control práctico del movimiento del personal, la transferencia de materiales, la cascada de presión, el acceso a la limpieza y el monitoreo ambiental.
¿Cómo mejora el HVAC de sala limpia la estabilidad de presión en proyectos modulares?
El HVAC de sala limpia mejora la estabilidad de presión mediante el control del flujo de aire de suministro, el flujo de aire de retorno, la filtración, la temperatura, la humedad y las diferencias de presión de habitación a habitación. En las áreas de fondo de la clase ISO 8 y las zonas de apoyo de grado C/D de GMP, los equipos de proyecto a menudo revisan los cambios de aire por hora, la ubicación del aire de retorno, la carga del filtro, la frecuencia de apertura de la puerta y la presión de la habitación adyacente antes del equilibrio final. Un objetivo típico de la cascada de presión es a menudo alrededor de 10-15 Pa entre zonas limpias adyacentes, dependiendo del riesgo del proceso y la dirección del flujo de aire.
El diseño de HVAC también debe considerar el rango práctico de funcionamiento de la habitación. Muchos proyectos de sala limpia utilizan una temperatura de 20-24 ° C y una humedad relativa de 45-60% como referencias comunes de diseño, pero los valores finales deben seguir los requisitos de producto, proceso, comodidad del personal y validación. Cuando Wonclean coordina la integración de HVAC con paneles modulares, filtros de techo, puertas de sala limpia, ventanas de sala limpia, duchas de aire, cajas de paso y puntos de control digitales, el sistema puede ayudar a reducir el ajuste de campo evitable durante el arranque.

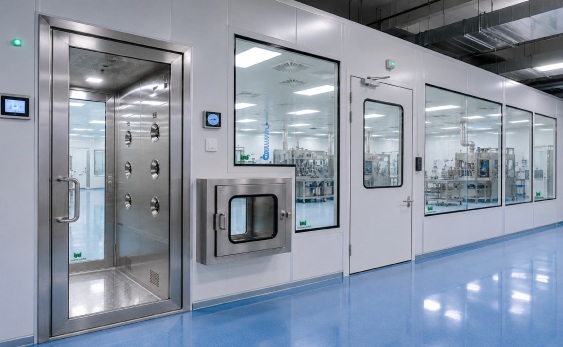

¿Qué papel juega un bloqueo de aire de sala limpia en el aislamiento de la contaminación?
Una cerradura de aire de sala limpia ayuda a aislar la contaminación creando una transición controlada entre áreas con diferentes requisitos de limpieza o presión. Sin una cerradura de aire, la apertura frecuente de la puerta puede perturbar la cascada de presión y permitir que las partículas se muevan de áreas menos limpias a zonas más limpias. En las rutas GMP Grado B / C / D, la cerradura de aire a menudo se conecta con procedimientos de vestimenta, cerraduras de puertas, acceso a la ducha de aire, transferencia de cajas de paso y monitoreo de presión.
La cerradura de aire debe diseñarse de acuerdo con la frecuencia de tráfico, la secuencia de apertura de la puerta, el tiempo de recuperación, la lógica de bloqueo y los requisitos de liberación de emergencia. Para una sala limpia modular, la cerradura de aire de la sala limpia no es solo una pequeña habitación entre dos espacios; es un amortiguador de presión que protege la dirección del flujo de aire. Cuando la cerradura de aire, el suministro de HVAC, el aire de retorno, el sellado de la puerta y la ubicación de la caja de paso se planifican juntos, la sala limpia puede recuperar la presión de manera más predecible después del movimiento de personal o material.
¿Por qué es importante la rejilla de techo de sala limpia para la distribución del flujo de aire?
Una rejilla de techo de sala limpia es importante porque determina cómo se disponen las unidades FFU, los módulos de filtro HEPA, la iluminación, los paneles en blanco y el acceso al mantenimiento por encima de la zona controlada. En la construcción modular de sala limpia, la rejilla de techo es una plataforma de flujo de aire y servicio, no un sistema de suspensión decorativa. La mala coordinación del techo puede crear una desalineación del filtro, fugas de bypass, flujo de aire desigual y acceso difícil al mantenimiento.
La coordinación de la red FFU común puede usar módulos de 1200 x 1200 mm o 1200 x 600 mm, dependiendo del diseño de la habitación, la cobertura del filtro, el plan de iluminación y los requisitos de servicio. Cuando la rejilla del techo se coordina con el HVAC de la sala limpia y el bloqueo de aire de la sala limpia, la recuperación de presión se hace más fácil de gestionar porque se consideran conjuntamente el flujo de aire de suministro y los eventos de acceso. Esto es especialmente útil en áreas modulares ISO Clase 7 / ISO Clase 8 donde el sistema de techo debe soportar la estabilidad del flujo de aire y el mantenimiento futuro.
¿Cómo afecta un panel sándwich de sala limpia al sellado y la limpieza?
Un panel sándwich de sala limpia afecta a la estabilidad de presión porque la envoltura de pared debe permanecer sellada, limpiable y estable durante el funcionamiento. Si las juntas de paneles, marcos de puertas, ventanas de observación, transiciones de techo o interfaces de caja de paso no están selladas correctamente, es posible que el HVAC de la sala limpia necesite compensar las fugas que deberían haber sido controladas por el recinto. Esto puede aumentar la dificultad de equilibrio y reducir la estabilidad de presión durante el uso diario.
La selección del núcleo del panel debe coincidir con el rendimiento contra el fuego, la planura, el aislamiento, el peso, las condiciones de corrosión y la limpieza. Los núcleos de lana de roca y óxido de magnesio a menudo se consideran donde importa la resistencia al fuego, el panal de aluminio puede soportar la planura y la rigidez ligera, y el poliuretano puede soportar el aislamiento térmico donde el control de la temperatura es importante. Para los proyectos ISO/GMP, la decisión más importante no es solo el grosor del panel; es cómo el sistema de paneles se conecta con puertas, ventanas, rejilla de techo, cerradura de aire, caja de paso y rutas HVAC.

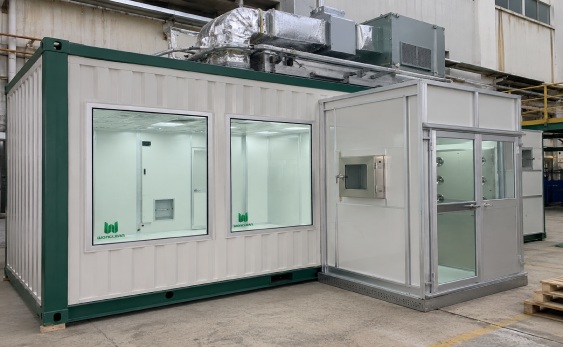

¿Qué proyectos se benefician del laboratorio de contenedores y el diseño modular reubicable?
El laboratorio de contenedores y el diseño modular reubicable benefician a los proyectos que necesitan despliegue rápido, colocación al aire libre, expansión por etapas o reducción de la dependencia de la mano de obra de construcción local. Un laboratorio modular basado en contenedores puede integrar estructura, paneles de pared de sala limpia, interfaces HVAC, enrutamiento eléctrico, acceso a ducha de aire, cajas de paso, puertas de sala limpia, ventanas de sala limpia y ubicaciones de filtro antes del envío. Esto ayuda a los equipos de proyecto a reducir el polvo del sitio y acortar las ventanas de instalación.
El diseño de una sala limpia reubicable debe considerar la vibración del transporte, los puntos de elevación, la fijación del equipo, la protección del panel, la reconexión de HVAC y el equilibrio de presión en el sitio. Un laboratorio de contenedores no elimina la necesidad de poner en marcha, pero puede reducir las variables del sitio no controladas antes de que comience la puesta en marcha. Para proyectos transfronterizos de fabricación de productos farmacéuticos, dispositivos médicos, biotecnología y precisión, este enfoque modular puede apoyar la reubicación futura, la expansión de la capacidad y la reutilización de los principales componentes de la sala limpia.
¿Qué parámetros técnicos deben comparar los compradores antes de la compra?
Los compradores deben comparar un sistema modular de sala limpia por función de ingeniería, no solo por el nombre del componente. La revisión de adquisiciones más útil conecta cada componente del sistema a resultados medibles del proyecto, como la estabilidad de la presión, la recuperación del flujo de aire, la limpieza, la velocidad de instalación, el acceso al mantenimiento y la expansión futura.
| Componente del sistema | Función técnica | Especificación típica | Beneficio del proyecto |
|---|---|---|---|
| HVAC de sala limpia | Control de flujo de aire y presión | Cascada de presión de 10-15 Pa | Presión ambiente más estable |
| Bloqueo de aire de sala limpia | Aislamiento de personal y materiales | Puertas interbloqueadas y amortiguador de presión | Menor riesgo de contaminación cruzada |
| Grilla de techo de sala limpia | Soporte FFU y filtro | 1200 × 1200 / 1200 × 600 mm | Mejor distribución del flujo de aire |
| Panel sándwich de sala limpia | Sobre sellado de sala limpia | Lana de roca / MgO / panal de abeja / PU | Juntas más limpias y menos fugas |
| Laboratorio de contenedores | Unidad modular reubicable | Estructura prefabricada y rutas MEP | Implementación y reutilización más rápidas |
| Ducha de aire y caja de paso | Control de entrada y transferencia | Interbloqueo con ruta de acceso a la sala limpia | Personal y flujo de materiales más limpios |
¿Cómo puede Wonclean soportar flujo de aire estable después de una instalación rápida?
Wonclean puede soportar un flujo de aire estable después de una instalación rápida mediante la coordinación de la prefabricación de fábrica con la planificación de HVAC de sala limpia, el diseño de la cerradura de aire, las posiciones de la rejilla del techo, las juntas del panel de pared, las puertas, las ventanas, las cajas de paso, las duchas de aire y los puntos de monitoreo digital. Esto reduce el riesgo de tratar cada componente de sala limpia como una compra separada y descubrir conflictos de interfaz durante la instalación.
Para los proyectos ISO Clase 8 / GMP Grado B / C / D, el objetivo práctico es facilitar la dirección del flujo de aire, la recuperación de presión, la limpieza, el control de temperatura, el control de humedad y el acceso al mantenimiento después de la entrega. Una sala limpia modular se puede instalar rápidamente, pero solo funciona de manera fiable cuando el HVAC de la sala limpia, el bloqueo de aire de la sala limpia, la envoltura de pared, la filtración del techo y los puntos de transferencia de materiales están diseñados como un sistema de control de presión.
El sistema modular de sala limpia Wonclean ayudó a nuestro equipo de ingeniería a coordinar las zonas de presión HVAC, el acceso a la cerradura de aire, los filtros de techo y el sellado de paneles antes de la instalación, reduciendo el retrabalón de campo y mejorando la estabilidad de presión durante el arranque.
Gerente de Ingeniería de Proyectos, Proyecto de Actualización de Ambiente Controlado
