Paneles de pared de laboratorio médico para montaje de dispositivos ISO 8: ventanas de visión, puertas y particiones limpiables

Blog técnico | Salas limpias de dispositivos médicos

paneles de pared de laboratorio médico para ISO 8 Montaje del dispositivo: ventanas de visión, puertas y particiones limpiables

ISO 8 Las áreas de montaje de dispositivos médicos necesitan paneles de pared de sala limpia que soporten la limpieza repetible, el flujo de personal controlado, la supervisión visible y los límites de presión estables sin convertir puertas, ventanas y particiones en puntos débiles.

paneles de pared de sala limpia paneles de sala limpia gmp puertas de sala limpia sala limpia modular

Los paneles de pared de laboratorio médico a menudo se especifican después de que el diseño del proceso ya esté casi fijo. Eso es arriesgado. En ISO 8 El montaje de dispositivos, paneles de pared, ventanas de visión, puertas de sala limpia y particiones limpiables influyen en cómo se mueven los operadores, cómo los supervisores observan la línea, cómo se transfieren los materiales y cómo se limpian las superficies después de cada lote o turno.

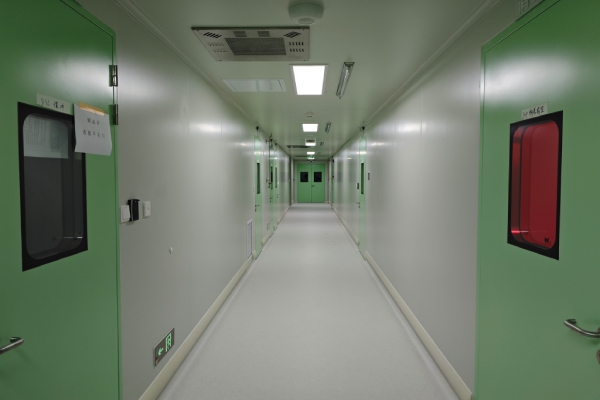

Real ISO 8 pasillo de sala limpia médica con paneles de pared puertas de sala limpia y acceso controlado a la sala
Foto del proyecto real. Los pasillos y las entradas de las salas limpias deben mantener las relaciones de acceso, limpieza y presión visibles y manejables.

ISO 8 Planificación

Comience con el flujo del proceso, no el grosor del panel

ISO 14644-1 clasifica las salas limpias por concentración de partículas en el aire. Para ISO 8 El sistema de paneles de pared no crea la clase por sí mismo, pero ayuda a proteger el medio ambiente mediante la reducción de las trampas de partículas, las fugas incontroladas y la limpieza de puntos ciegos.

Antes de elegir paneles de pared de laboratorio médico, defina la ruta de proceso para componentes, operadores, dispositivos terminados, desechos, herramientas de limpieza y acceso al mantenimiento. Una línea de pared que se ve ordenada en un plan puede estar equivocada si obliga a los operadores a cruzar rutas de materiales o hace que las ventanas de inspección sean demasiado pequeñas para el control visual.

Por lo tanto, los sistemas de pared de sala limpia Wonclean deben coordinarse con la clasificación de la habitación, las rutas del personal, el balanceo de la puerta, las necesidades de observación, la trayectoria de retorno de HVAC y la cascada de presión antes de la fabricación.

Matriz del sistema de pared

Coordinar paneles, ventanas y puertas como un solo sobre

Los puntos más débiles en un sistema de pared generalmente no son el centro del panel. Son los bordes: marcos de puertas, marcos de ventanas de visión, coving de esquina, uniones de techo y penetraciones de servicio. Para el montaje de dispositivos médicos, estas interfaces necesitan superficies de lavado, juntas selladas y lógica de reemplazo en caso de que un panel o marco esté dañado.

ISO 8 lista de control de coordinación del panel de pared de montaje de dispositivos médicos.
Interfaz Riesgo de sala limpia Detalles recomendados
Junta del panel Trampa de partículas, sombra de limpieza o fuga de presión. Junta de lavado, sellante compatible y registro de inspección.
Ventana de visión Borjas, mala supervisión o dificultades de limpieza. Acristalamiento de lavado, marco sellado y altura de observación clara.
Puerta de sala limpia Pérdida de presión, desgaste de junta o conflicto de tráfico. Hoja lisa, marco estable, inspección de junta y balanceo correcto.
Base de partición Acumulación de suciedad en la transición del piso. Detalle de base cubierta o limpiable con sello documentado.

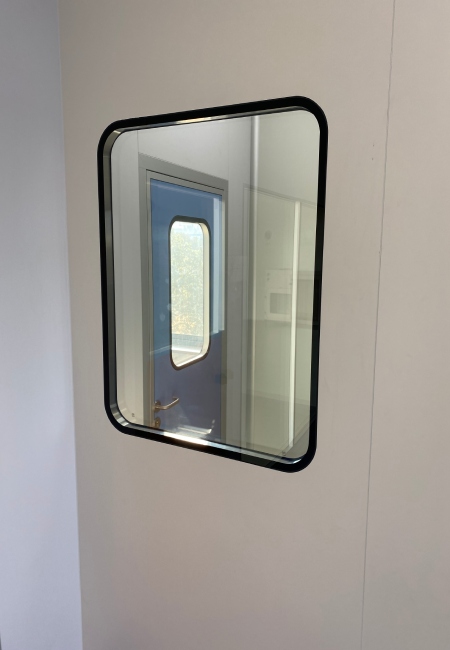

Ventana de visión a nivel de sala limpia real integrada en la partición del panel de pared del laboratorio médico
Foto del producto real. Las ventanas de visión flush apoyan la supervisión y reducen los rebordes salientes cuando se integran con el sistema de paneles de pared.

Vista del sistema de calidad

Los controles de las instalaciones deben apoyar el sistema de calidad del dispositivo

Para los dispositivos médicos comercializados en los Estados Unidos, 21 CFR Parte 820 establece el Reglamento del Sistema de Gestión de la Calidad para los dispositivos terminados. El artículo de sala limpia no reemplaza los requisitos del sistema de calidad, pero la instalación debe apoyar las actividades de fabricación, manipulación, almacenamiento y limpieza controladas.

Aquí es donde los paneles de sala limpia farmacéutica y los paneles de sala limpia GMP se convierten en más que nombres de productos. El sistema de pared debe facilitar la inspección de rutina, reducir los trabajos de reparación incontrolados, permitir la sustitución de secciones dañadas y ayudar a los operadores a seguir la ruta de proceso definida por el equipo de calidad.

Un paquete práctico de proyectos debe incluir dibujos de paneles, horarios de puertas y ventanas, datos de sellante, compatibilidad de limpieza, fotos de construcción y controles de aceptación relacionados con el uso de la habitación.

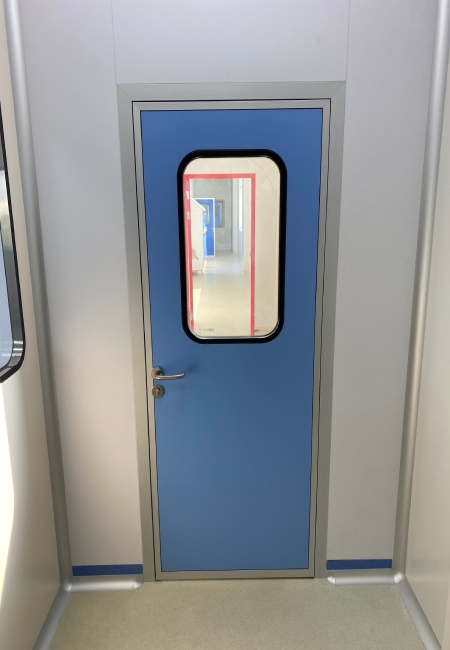

División real de sala limpia con puerta y ventana de visión para ISO 8 área de montaje de dispositivos médicos
Foto del producto real. Los módulos de puerta y ventana deben seleccionarse con la misma limpieza y lógica de sellado que los paneles de pared.

Operaciones y mantenimiento

Diseño para limpieza, inspección y cambio futuro

ISO 14644-4 es relevante porque aborda el diseño, la construcción y la puesta en marcha de salas limpias. En el montaje de dispositivos médicos, el diseño debe anticipar no solo la primera validación, sino también la limpieza repetida, el ajuste del diseño y la sustitución de componentes desgastados.

Los paneles de pared Wonclean se pueden usar en diseños modulares de salas limpias donde se esperan cambios futuros. El paso importante es documentar la identidad del panel, los detalles del marco, las secciones extraíbles y los pasos de nuevo sellado para que el mantenimiento no crea huecos incontrolados o cambios de material no documentados.

Verificación de datos técnicos

Lo que hace y no afirma este artículo

  • ISO 8 la clasificación se basa en la concentración de partículas en el aire; Los paneles de pared apoyan el medio ambiente pero no clasifican la habitación por sí mismos.
  • Las interfaces de puertas y ventanas pueden convertirse en riesgos de limpieza y fugas si no están integradas con el sistema de pared.
  • 21 CFR Parte 820 es una regulación del sistema de calidad; Este artículo discute el apoyo al diseño de instalaciones, no el asesoramiento de cumplimiento regulatorio.
  • Los requisitos de sala limpia para dispositivos médicos deben ser confirmados en relación con el dispositivo, el riesgo del proceso, el sistema de calidad y la base regulatoria local.

Normas técnicas de referencia

Fuentes para revisar durante la ingeniería

  • ISO 14644-1Usado donde ISO 8 se discute la clasificación de la limpieza de las partículas transportadas por el aire.
  • ISO 14644-4Se utiliza donde se discuten el diseño de salas limpias, la construcción y la planificación de puesta en marcha.
  • 21 CFR Parte 820Se utiliza donde se discute el contexto del sistema de calidad de los dispositivos médicos.

Preguntas frecuentes

Preguntas frecuentes

Lo que hace que los paneles de pared sean adecuados para ISO 8 montaje de dispositivos médicos?

Deben proporcionar superficies limpiables, juntas estables, sellantes compatibles, interfaces de puertas y ventanas controladas y documentación que apoye la inspección de rutina.

¿Crean las ventanas de visión riesgo de contaminación?

Pueden si crean rebordes o sellos pobres. Las ventanas de visión con marcos sellados reducen este riesgo y mejoran la supervisión.

¿Son los paneles de sala limpia GMP diferentes de las particiones estándar?

Se especifican como parte de un entorno controlado, con atención a la limpieza, el sellado, la durabilidad de la superficie y la compatibilidad con el riesgo del proceso.

¿Deben documentarse los paneles de pared durante la instalación?

- Sí. - Sí. El diseño de los paneles, los controles de juntas, las interfaces de puertas y ventanas, los sellantes y las fotos incorporadas ayudan al mantenimiento futuro y al control de cambios.
