Control ESD en salas limpias electrónicas: paneles antiestáticos de pared y sándwich

Análisis técnico · Salas limpias electrónicas

Control ESD en salas limpias electrónicas: elegir Paneles de pared y sándwich antiestáticos

En la fabricación de electrónica, una carga que no puedes sentir puede destruir un dispositivo que no puedes ver. Esta es una visión técnica de cómo la envoltura de la sala limpia, sus paredes y paneles, se convierte en parte de la estrategia de control de descarga electrostática.

<100 V
Umbrel de daño para muchos dispositivos semiconductores modernos
10⁶–10⁹ Ω
Ventana típica de resistencia superficial estática-disipadora
Dos riesgos
Daños del dispositivo y Atracción de partículas
Un solo camino
Cada superficie unida a un terreno común

La producción de electrónica y semiconductores es singularmente vulnerable a algo invisible: la electricidad estática. Un evento de descarga estática mucho por debajo del nivel que una persona puede percibir puede degradar o destruir un componente sensible, y una superficie cargada tira silenciosamente de las partículas aerotransportadas hacia los mismos productos que existe una sala limpia para proteger. Controlar esa carga no es solo una cuestión de correas de muñeca y pisos, las paredes mismas son parte del sistema.

Este artículo examina por qué la descarga electrostática (ESD) importa tanto en salas limpias electrónicas, cómo se clasifica el comportamiento de la superficie y cómo especificar paneles de pared y sándwich antistáticos de salas limpias que contribuyan al control en lugar de trabajar en contra de él.

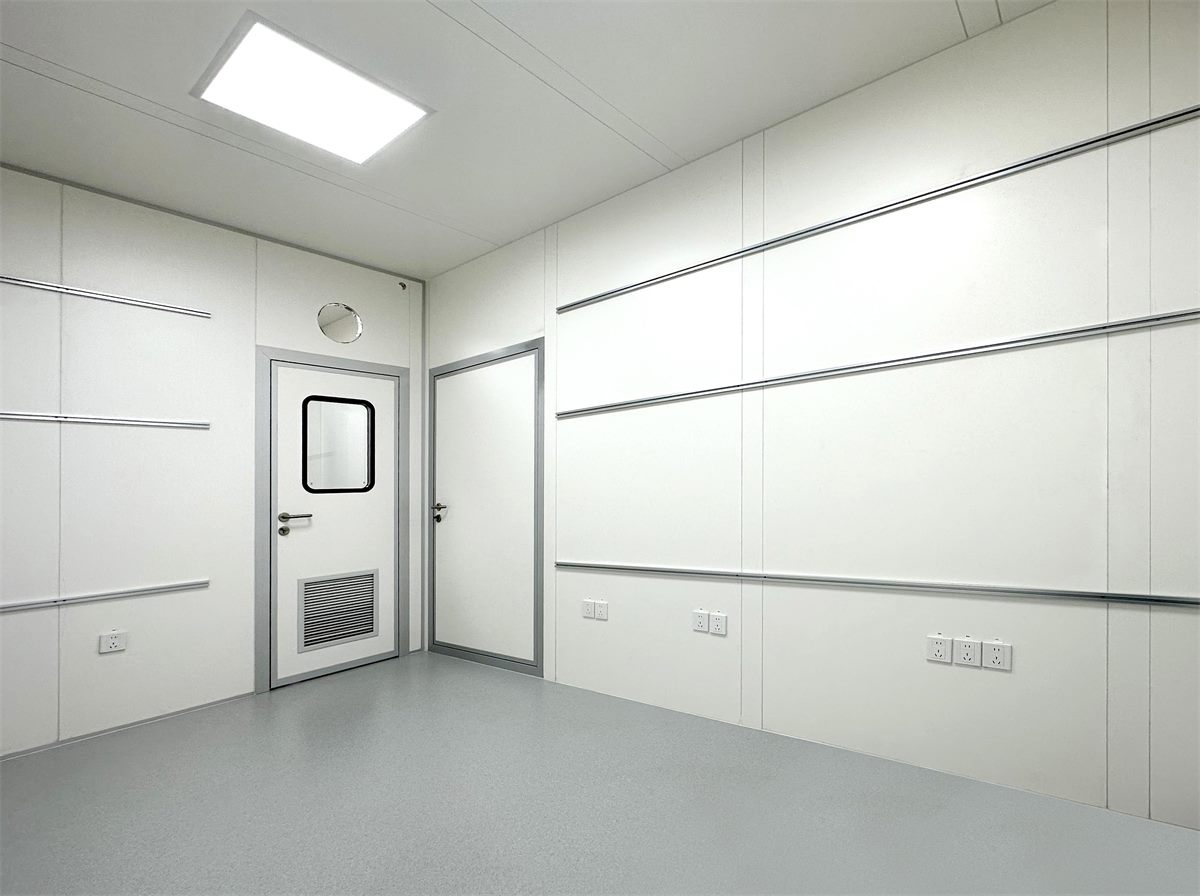

Interior de una sala limpia electrónica con paneles de pared antistáticos lisos, una puerta de sala limpia y iluminación de techo a nivel
El sobre es parte del sistema. Los paneles de pared de sala limpia lisas y selladas en un entorno electrónico: las grandes superficies que rodean el trabajo sensible deben disipar la carga, no almacenarla.

01 — El problema principal

Por qué la estática es una doble amenaza en salas limpias electrónicas

La estática causa dos problemas distintos, y una sala limpia electrónica tiene que resolver ambos a la vez.

El primero es daño por descarga electrostáticaLos circuitos integrados modernos, los sensores y los conjuntos impresos funcionan a pequeñas tensiones y presentan geometrías medidas en nanómetros. Una descarga repentina, de una persona, una herramienta o una superficie cargada, puede perforar capas de aislamiento o conductores de fusible. Muchos dispositivos están dañados por eventos de menos de 100 voltios, mucho por debajo de los aproximadamente 2.000 voltios que una persona necesita antes de sentir un choque. El daño es a menudo latente: la parte sobrevive a la línea y falla en el campo.

El segundo problema es Atracción electrostáticaUna superficie cargada actúa como un imán para las partículas transportadas en el aire, sacándolas del flujo de aire y reteniéndolas donde pueden depositarse en una oblea o placa. En una habitación diseñada para mantener las partículas en movimiento y alejadas del producto, una pared cargada hace lo contrario. Ambos problemas apuntan al mismo requisito: las superficies deben dejar que la carga sangre al suelo de una manera controlada, en lugar de acumularla.

02 - La ciencia

Conductor, disipador, aislante: lo que significan los números

El comportamiento ESD se describe por resistencia superficialmedidos en ohmos y agrupados en bandas por estándares tales como IEC 61340-5-1 y ANSI/ESD S20.20. El objetivo para la mayoría de las superficies de sala limpia es la banda media – estático-disipador - que permite que la carga se desvíe de una manera controlada y no violenta en lugar de retenerla o liberarla en una chispa repentina.

Bandas indicativas de resistencia superficial. Los objetivos del proyecto deben seguir la norma ESD aplicable y los requisitos de proceso del cliente.
Comportamiento Resistencia superficial aprox. Lo que hace
Conductor 10² – 10 ⁵ Ω Los drenajes se cargan muy rápidamente; utilizado donde se desea una puesta a tierra rápida y directa
Estático-disipador 10⁵ – 10⁹ Ω Los drenajes se cargan de manera controlada y gradual, el objetivo habitual para las superficies
Antiestático / de baja carga hasta ~10¹¹ Ω Resiste a generar carga en primer lugar
aislante > 10¹² Ω Mantiene la carga: el comportamiento que debe evitarse en grandes superficies de sala limpia

La lección para el sobre es simple: una pared pintada o laminada puede ser altamente aislante, comportarse exactamente de la manera que no desea. Una sala limpia consciente de ESD especifica superficies cuyo acabado y puesta a tierra las colocan en la banda dissipativa, por lo que las paredes participan en el control de carga en lugar de socavarla.

03 — La selección

Elección de paneles de pared y sándwich antiestáticos

Una sala limpia panel sándwich está construido a partir de dos revestimientos metálicos unidos a un núcleo aislante. Para el rendimiento ESD, la parte que importa es el frontal y su acabadoAdemás de cómo está puesto a tierra el panel, no el núcleo. Esto significa que puede elegir el núcleo para las propiedades que gobierna (estructura, fuego, aislamiento) y tratar la superficie por separado para el control estático.

La cara

La superficie visible debe ser lisa, limpiable, sin derramamiento y con un acabado antiestático o estático-disipador, un revestimiento de acero recubierto o un HPL antiestático, en lugar de un laminado aislante estándar. Esto mantiene el área de pared grande en la banda disipante mientras todavía cumple con el requisito de sala limpia para una superficie limpia y libre de partículas.

El núcleo

El núcleo es elegido para todo lo demás. Los núcleos de lana de roca y óxido de magnesio aportan rendimiento y rigidez al fuego; panal de aluminio da un panel ligero y muy plano; El poliuretano ofrece aislamiento térmico. El corte de abajo muestra un panel típico de sala limpia con núcleo de lana de roca: una cara lisa y sellada sobre un núcleo estructural y resistente al fuego.

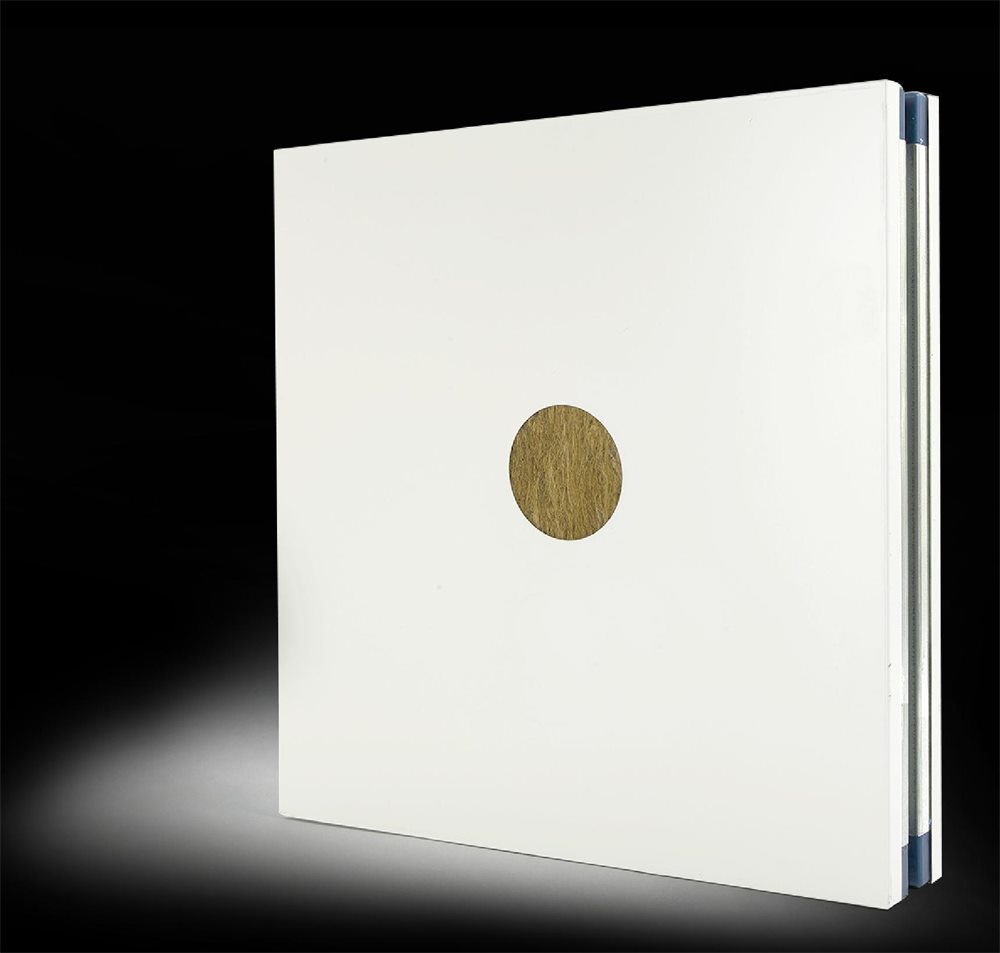

Corte de un panel de sándwich de sala limpia que muestra una cara blanca lisa sobre un núcleo de lana de roca
La superficie y el núcleo hacen diferentes trabajos. Un panel sándwich de sala limpia con un núcleo de lana de roca para el fuego y la rigidez; El comportamiento estático se rige por el acabado de la cara y la puesta a tierra del panel, no por el núcleo.

Más allá del propio panel, la misma lógica de superficie se aplica a la coincidencia paneles de sala limpia utilizado para techos y puertas y ventanas, por lo que todo el sobre se comporta de manera consistente.

04 — El detalle que lo hace funcionar

Poner a tierra: convertir los paneles en una trayectoria de carga

Una superficie disipativa solo controla la estática si tiene algún lugar para enviar la carga. Por lo tanto, el detalle definidor de una envoltura consciente de ESD es unión y puesta a tierraLos paneles de pared y techo, el suelo y el marco de soporte están conectados eléctricamente a un terreno común, por lo que la carga en cualquier parte de la superficie tiene un camino continuo y de baja tensión a la tierra.

Un camino continuo hacia el suelo
Las superficies disipativas solo funcionan cuando cada elemento está unido entre sí y aterrizado.
DISSIPATIVE CEILING PANELS WALL PANEL WALL PANEL DISSIPATIVE FLOOR common ground

Esquema — paneles, techo y piso unidos a una sola referencia de tierra.

Prácticamente, esto significa especificar puntos de puesta a tierra y hardware de unión como parte del sistema de paneles, diseñar las juntas para que la conexión sea continua y verificar la resistencia de la superficie después de la instalación. Una pared que se probó como disipante en una muestra pero nunca fue puesta a tierra en el sitio no proporciona protección en absoluto.

05 — Juntándolo

El resto del sobre todavía tiene que ser una sala limpia

El control ESD nunca anula los requisitos básicos de la sala limpia: se sienta encima de ellos. El mismo paredes de sala limpia todavía tienen que ser lisos, sellados, no derramables y limpiables, con uniones coved, sin huecos que no dejan esquinas para partículas. El acabado antistático debe sobrevivir a la limpieza y desinfección rutinarias sin perder su propiedad disipadora, y los paneles todavía deben satisfacer las necesidades estructurales y de incendio del proyecto a través del núcleo.

Es por eso que una envoltura de sala limpia electrónica se especifica mejor como un sistema coordinado: fachada, núcleo, acabado, puertas, ventanas y puesta a tierra elegidos juntos. Cuando la resistencia de la superficie, la limpieza y la clasificación contra el fuego se equilibran en una única especificación de panel, las paredes hacen su trabajo en silencio: proteger los dispositivos y el producto sin que nadie los note.

Takeouts clave

  • La estática es una doble amenaza en salas limpias electrónicas: daña los dispositivos y atrae partículas.
  • El objetivo de las superficies es estático-disipador banda (aproximadamente 10 ⁵–10⁹ Ω), No aislante.
  • En un panel sándwich, el rendimiento ESD proviene del acabado de cara y puesta a tierra — elegir el núcleo para fuego, estructura y aislamiento.
  • Conexión y puesta a tierra Cada superficie de una tierra común es lo que hace que una pared disipadora realmente funcione.
  • Los paneles antiestáticos todavía deben cumplir con todos los requisitos habituales sala limpia requisitos de limpieza, sellado y fuego.

¿Especificando un sobre de sala limpia electrónica?

Wonclean suministra paneles de pared y sándwich de sala limpia, techos, puertas y ventanas, diseñados juntos, con conexión a tierra diseñada en, para entornos electrónicos y semiconductores. Comparte tu objetivo ESD y clase de limpieza y nuestros ingenieros te ayudarán a especificar el sistema.

Preguntas frecuentes

Preguntas frecuentes

¿Qué resistencia superficial deben tener los paneles de sala limpia antiestáticos?
La mayoría de las superficies de la sala limpia apuntan a la banda estática-disipadora, aproximadamente 10 ⁵ to 10⁹ ohmos, por lo que la carga se desagüa de manera controlada. El objetivo exacto debe seguir la norma ESD aplicable (como IEC 61340-5-1 o ANSI/ESD S20.20) y el proceso del cliente.
¿Afecta el núcleo de un panel sándwich el rendimiento ESD?
No directamente. El control estático proviene del acabado superficial del panel y cómo está puesto a tierra. El núcleo – lana de roca, óxido de magnesio, panal de abeja o poliuretano – se elige para el fuego, la estructura y el aislamiento.
¿Por qué las paredes de las salas limpias necesitan controlar la estática?
Porque la estática hace dos cosas dañinas: puede descargarse y dañar la electrónica sensible, y atrae partículas aerotransportadas a superficies y productos. Las paredes disipativas y a tierra reducen ambos riesgos.
¿Es realmente necesario poner a tierra si los paneles son antiestáticos?
- Sí. - Sí. Una superficie disipativa solo controla la carga si esa carga tiene un camino a la tierra. Sin unir los paneles, el techo y el suelo a un terreno común, un acabado antiestático no puede hacer su trabajo.
Tecnología Wonclean
Sistemas modulares de sala limpia y laboratorio desde 2005.
Este artículo es para orientación técnica general; verificar todos los valores con respecto a las normas ESD aplicables y los requisitos del proyecto.
