Especificaciones del panel de sala limpia: tolerancia de grosor, puntos de refuerzo y comprobaciones de aceptación del sitio

Artículo técnico | Cleanroom Wall System

Especificaciones del panel de sala limpia: tolerancia de grosor, puntos de refuerzo y comprobaciones de aceptación del sitio

Las especificaciones del panel de sala limpia deben hacer más que nombrar un tipo de panel de pared. Deben definir cómo se construirá, inspeccionará y mantendrá el sistema de paredes de sala limpia: tolerancia del grosor del panel, planura de la superficie, posiciones de refuerzo, detalles de apertura, sellado de juntas y los controles de aceptación utilizados antes de la entrega.

Especificaciones del panel de sala limpia sistema de pared de sala limpia sistemas de pared de sala limpia

Muchos problemas de sala limpia parecen problemas de instalación, pero comienzan antes en la especificación. Si el dibujo no define los requisitos de tolerancia, refuerzo e inspección, el equipo del sitio tiene que hacer llamadas de juicio durante la instalación. Eso es arriesgado cuando la habitación más tarde llevará puertas, ventanas, cajas de paso, rejillas de retorno, enchufes, servicios públicos de proceso e interfaces de techo.

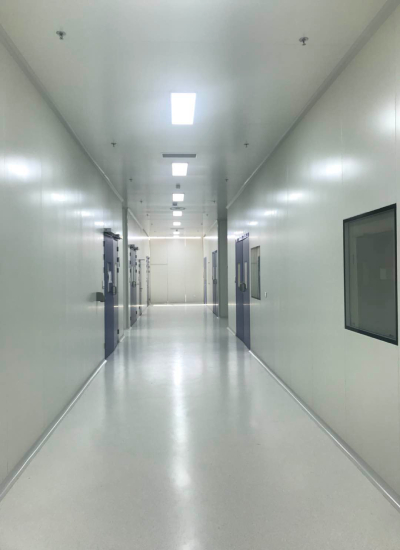

Wonclean foto del proyecto real de un pasillo de sala limpia con paneles de pared continuos, paneles de techo, ventanas de observación y puertas de sala limpia
Wonclean foto del proyecto real. Un pasillo muestra si los paneles de pared, puertas, ventanas, controles y puntos de servicio se coordinaron antes de la instalación.

Especificación Alcance

Una especificación útil describe la pared acabada, no solo el panel

Los sistemas de pared de sala limpia incluyen paneles, perfiles, sellantes, puertas, ventanas, rejillas de aire de retorno, conexiones de techo, uniones de piso y penetraciones de servicio. Una especificación de compra estrecha solo puede enumerar el grosor del panel y el material de superficie. Una mejor especificación del proyecto explica cómo esos componentes trabajan juntos después de la instalación.

Por ejemplo, un panel de 50 mm y un panel de 75 mm pueden ser adecuados en una habitación de bajo impacto, pero la elección correcta cambia cuando la pared lleva una ventana pesada, una caja de paso, un cerrador de puertas o futuras aberturas de servicios públicos. Por lo tanto, las especificaciones del panel de sala limpia deben identificar las zonas de pared que necesitan placas de soporte, insertos de acero o un marco más fuerte.

Wonclean generalmente trata el diseño de la pared como un dibujo del sistema. Esto hace que sea más fácil reservar refuerzos, alinear aberturas y reducir cambios tardíos en el sitio.

Tolerancia

La tolerancia del espesor y la planura afectan a las puertas, ventanas y sellos

La tolerancia del grosor del panel es fácil de pasar por alto porque una pared de sala limpia puede parecer lisa desde una distancia. En el sitio, pequeñas desviaciones pueden afectar la alineación del marco de la puerta, la presión del marco de la ventana, la compresión de la junta, el ajuste del perfil de esquina y la rectitud de los pasillos largos. Si la pared no es plana, las marcas de limpieza y las ondas visuales también se vuelven más obvias bajo una fuerte iluminación de la sala limpia.

La especificación debe indicar el grosor del panel objetivo, la tolerancia aceptable, la expectativa de planura de la superficie, el rango de anchura de la junta y el método de inspección. Para corredores largos de sala limpia, también es útil definir cómo se comprobará la alineación después de instalar la rejilla de techo y el acabado del piso, no solo inmediatamente después de la erección del panel de pared.

Artículo Especificación Pregunta Evidencia de aceptación
Espesor ¿Qué tolerancia se permite para cada tipo de panel? Comprueba de material entrante y medición spot.
Planitud ¿Qué tan recta debe ser la pared instalada? Inspección visual y control recto cuando sea necesario.
Junciones ¿Qué ancho de junta y acabado de sellado son aceptables? Registro de inspección conjunto y registro fotográfico.

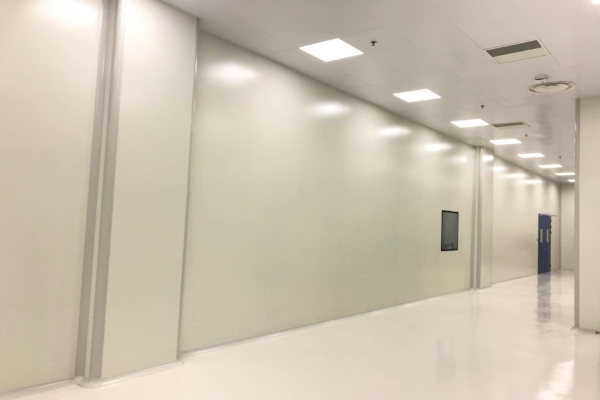

Wonclean foto del proyecto real que muestra juntas de panel de pared de sala limpia a lo largo de un pasillo junto a las puertas de la sala limpia
Interfaz de puerta y pared. Las decisiones de refuerzo y tolerancia se vuelven visibles alrededor de puertas, bisagras, cierres y sellos de marco.

Refuerzo

Los puntos de refuerzo deben decidirse antes de que se produzcan los paneles

Un sistema de pared de sala limpia a menudo lleva más que su propio peso. Las puertas necesitan bisagra y apoyo más cercano. Las cajas de paso necesitan rigidez del marco. Las ventanas necesitan aperturas estables. Los paneles de utilidad, los enchufes, los monitores y los perfiles de protección similares a barandillas pueden agregar cargas locales. Si estas cargas no se conocen temprano, el instalador puede necesitar taladrar, cortar o agregar soporte después de que llegue el panel.

El refuerzo tardío puede crear tres problemas. Puede dañar la superficie acabada, reducir la calidad de sellado alrededor de la abertura o introducir una cavidad oculta donde el polvo y la humedad pueden acumularse. El enfoque más limpio es marcar las zonas de refuerzo en los dibujos de elevación de la pared y confirmarlos con el horario de la puerta, la ventana y el equipo.

Para las salas limpias modulares y las renovaciones de salas limpias, la planificación de refuerzos también es una herramienta de control de costos. Reduce el retrabalón, ayuda al equipo de instalación a moverse más rápido y mantiene la pared final más fácil de validar.

Aceptación del sitio

Comprobaciones de aceptación convierten el lenguaje de especificación en prueba de entrega

Se debe preparar una hoja de aceptación del sitio antes de comenzar la instalación. No debe ser inventado después de que se encuentren problemas. El formulario puede incluir comprobación del panel entrante, orientación del panel, protección de superficie, registro de bordes dañados, alineación de juntas, continuidad del sellante, interfaz de puerta y ventana, conexión al techo, unión al piso y condición de limpieza final.

Para un sistema de pared de sala limpia, los registros fotográficos son especialmente útiles. Pueden documentar el refuerzo oculto antes del cierre, las juntas completadas antes de que el equipo bloquee el acceso y los puntos reparados antes de la entrega final. Esto no es burocracia. es una forma práctica de prevenir disputas y apoyar el mantenimiento posterior.

Wonclean puede apoyar proyectos con dibujos de pared, opciones de materiales y coordinación de instalación para que el proceso de aceptación final sea más claro tanto para el contratista como para el propietario.

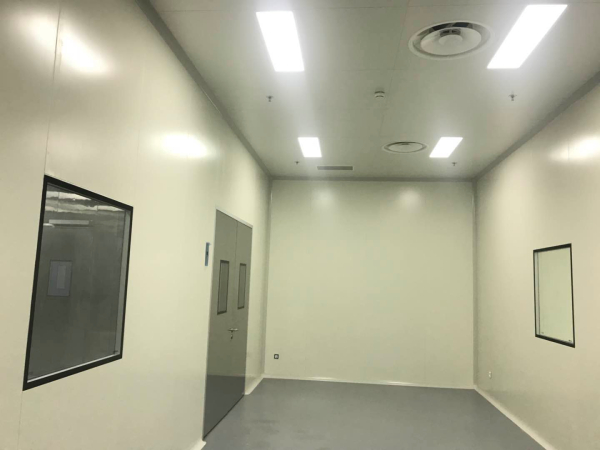

Wonclean foto de proyecto real de paneles de pared de sala limpia con interfaces de puerta y ventana de observación
Coordinación del sobre. Las especificaciones de pared también deben considerar las interfaces exteriores, las penetraciones HVAC y el acceso al servicio alrededor de las unidades modulares de sala limpia.

Lista de control práctica

Especificaciones del panel de sala limpia recomendadas

  • Espesor del panel, material de superficie, material de núcleo y requisito de fuego o aislamiento.
  • Planitud del panel, ancho de junta, consistencia de color y protección superficial durante la instalación.
  • Puntos de refuerzo para puertas, ventanas, cajas de paso, monitores, enchufes y paneles de servicio.
  • Detalles de penetración de piso, techo, esquina, aire de retorno y HVAC.
  • Tipo de sellante, expectativa de limpieza y método de reparación para daños visibles.
  • Formulario de inspección, registro fotográfico, proceso de lista de perforación y estándar de entrega final.

Cuando estos artículos se definen temprano, los sistemas de pared de sala limpia se vuelven más fáciles de comprar, instalar, inspeccionar y mantener. La especificación se convierte en un documento de control del proyecto, no solo en una descripción material.

Preguntas frecuentes

Especificaciones del panel de sala limpia FAQ

¿Por qué son importantes las especificaciones de los paneles de sala limpia?

Definen el sistema de pared antes de la instalación, incluyendo material, tolerancia, refuerzo, juntas y controles de aceptación. Esto reduce la remodelación del sitio y ayuda a que la sala final funcione como se esperaba.

¿Deberían mostrarse puntos de refuerzo en los dibujos de pared de la sala limpia?

- Sí. - Sí. Puertas, ventanas, cajas de paso, paneles de servicio y dispositivos montados deben identificarse temprano para que el diseño del panel y el marco puedan soportarlos.

¿Qué se debe comprobar durante la aceptación del sitio?

Compruebe paneles entrantes, daños superficiales, alineación de juntas, continuidad del sellante, interfaces de puertas y ventanas, uniones de techo y piso, registros de refuerzo y estado de limpieza final.

¿Puede una especificación ajustarse a todos los sistemas de pared de sala limpia?

No. La especificación debe coincidir con la función de la habitación, el objetivo de limpieza, el método de limpieza, el riesgo de impacto, la interfaz HVAC y el plan de expansión futura.
