Estudio de caso del proyecto de instalación de animales de laboratorio de la Academia China de Ciencias de Shanghai: envoltura de sala limpia e interfaces de control ambiental

Estudio de caso del proyecto | Laboratorio Animal Facility

Estudio de caso del proyecto de instalación de animales de laboratorio de la Academia China de Ciencias de Shanghai: envoltura de sala limpia e interfaces de control ambiental

Un caso de proyecto Wonclean para una instalación de animales de laboratorio de la Academia China de Ciencias de Shanghai, centrado en paneles de pared de salas limpias, puertas de salas limpias, pasillos controlados, interfaces de equipos y monitoreo ambiental visible.

sistema de pared de sala limpia paneles de sala limpia puertas de sala limpia caja de paso

Las instalaciones de animales de laboratorio no son salas limpias ordinarias. Deben apoyar el bienestar animal, la fiabilidad de la investigación, la seguridad del operador, el flujo controlado de personal, la transferencia controlada de materiales y el saneamiento diario. En este proyecto de instalación animal de la Academia China de Ciencias de Shanghai, la envoltura de la sala limpia fue tratada como un sistema de ingeniería integrado en lugar de una colección de paneles y puertas aislados.

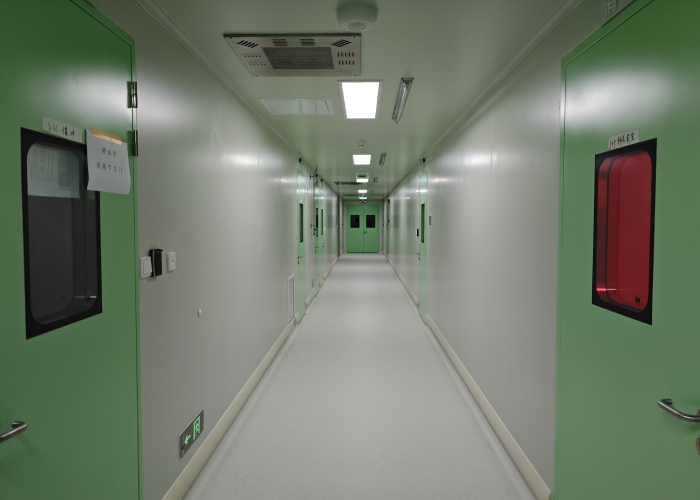

Pasillo limpio de instalaciones de animales de laboratorio de la Academia China de Ciencias de Shanghai con paneles de pared de sala limpia puertas y ventanas de visión
Foto del proyecto. Corredor controlado de instalaciones de animales con paneles de pared de sala limpia, puertas de sala limpia, ventanas de visión, rejilla de aire de retorno e interfaces de servicio de techo.

Instantánea del proyecto

Un Paquete Multidisciplinario de Instalaciones Animales

La carpeta del proyecto revisada identifica un proyecto de la Academia China de Ciencias de Shanghai con dibujos de sala de animales de laboratorio, documentación de sala de animales del Edificio Sur 2, datos de fabricación de paneles de pared, datos de puertas de sala limpia y un paquete CAD más amplio que cubre arquitectura, procesos, electricidad, energía / HVAC, suministro de agua y drenaje, protección contra incendios y sistemas de información / BA.

Datos del proyecto confirmados de archivos locales revisados y fotos del sitio.
Artículo Detalle confirmado Valor de ingeniería
Tipo de proyecto Instalación de animales de laboratorio / proyecto de sala de animales en Shanghai. Requiere habitaciones limpias, acceso controlado, servicios públicos coordinados y control ambiental.
Área de construcción en archivos de proyecto Edificio Sur 2 dibujos de sala de animales; 7F-9F documentación del panel de pared relacionada con la habitación animal. Muestra un alcance de proyecto de varios pisos en lugar de una sola habitación aislada.
Sistema de pared Paneles de purificación hechos a mano de 50 mm con chapa de acero blanco-gris personalizada de 0,5 + 0,5 mm señalados en el cronograma del panel revisado. Soporta paredes limpiables, tamaños de paneles coordinados e instalación repetible en áreas de animales controlados.
Control de acceso Puertas de sala limpia, ventanas de observación, interfaces de entrada de ducha de aire / personal y horarios de puertas están presentes en archivos de proyectos o fotos del sitio. Ayuda a separar pasillos limpios, habitaciones, espacios de apoyo y caminos de transferencia.
Monitoreo ambiental La foto del sitio muestra campos de monitoreo en vivo para diferencial de presión, cambios de aire, flujo de aire de suministro / escape, temperatura y humedad. Soporta visibilidad operativa para el estado de la habitación y el equilibrio HVAC.

Sobre de sala limpia

Por qué las instalaciones de animales necesitan más que paredes lisas

Los paneles de pared de las habitaciones de animales deben tolerar la limpieza repetida, la desinfección, el impacto de carros y equipos de jaulas, y el tráfico frecuente en puertas y esquinas. El calendario de paneles revisado para este proyecto enumera paneles de purificación hechos a mano de 50 mm con construcción de chapa de acero de color de 0,5 + 0,5 mm. El punto importante de ingeniería no es solo el grosor del panel; es cómo los paneles se conectan a puertas, suelos, techos, rejillas de aire y penetraciones de servicio.

Para una instalación de animales de laboratorio, la limpieza y la mantenibilidad protegen las condiciones de investigación. Un sistema de pared debe reducir los rebordes, los bordes absorbentes expuestos y los huecos incontrolados. Las esquinas, las faldas, las ventanas de observación y los marcos de puertas deben planificarse juntos, porque esas interfaces se convierten en los primeros lugares donde se prueban la calidad de limpieza y la integridad de la habitación.

Este proyecto sigue la misma lógica que Wonclean utiliza para proyectos de sala limpia controlada: coordinar el sobre antes de la instalación para que los equipos de campo no tengan que improvisar alrededor del equipo de la sala, las terminales aéreas o los puntos de control de acceso.

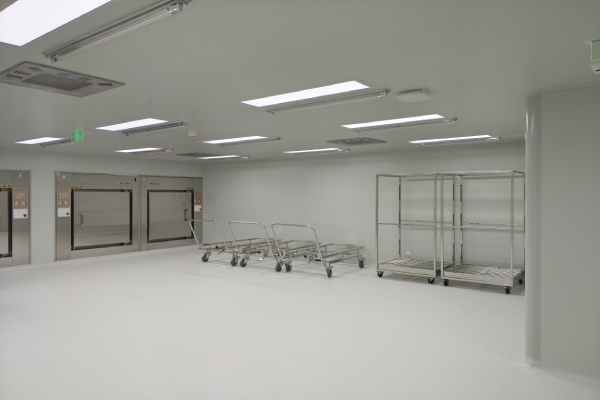

Interior de la sala de animales de laboratorio con paneles de techo de sala limpia que iluminan las salidas de aire y los carros de transferencia de acero inoxidable
Foto del proyecto. Espacio de soporte para la habitación de animales que muestra superficies limpiables de pared y techo, iluminación, salidas de aire y carros de transferencia de acero inoxidable.

Control de flujo

Rutas separadas de personal, animales, materiales y residuos

El Guía para el cuidado y uso de animales de laboratorio enfatiza que el entorno de las instalaciones debe apoyar el cuidado de los animales, el saneamiento y el funcionamiento apropiado. Desde una perspectiva de ingeniería, esto significa que el diseño de la habitación, las rutas de traslado y las ubicaciones de las puertas deben coincidir con la forma en que los animales, jaulas, ropa de cama, pienso, suministros limpios y residuos se mueven a través de la instalación.

El papel de Wonclean en un proyecto como este es hacer que el sobre de la sala limpia funcione con ese flujo. Las puertas de la sala limpia y las ventanas de observación ayudan al personal a supervisar las habitaciones sin entrar innecesariamente. Las cajas de paso o las interfaces de transferencia ayudan a mover materiales sin convertir cada entrada de la habitación en un punto de tráfico. La ducha de aire y las interfaces de entrada del personal pueden ayudar a controlar el transporte de partículas cuando la evaluación del riesgo del proyecto lo requiera.

Las fotos del proyecto muestran pasillos controlados con puertas de habitaciones, ventanas de visión e interfaces aéreas. Estos elementos deben interpretarse como parte de una estrategia de control de rutas, no como decoración.

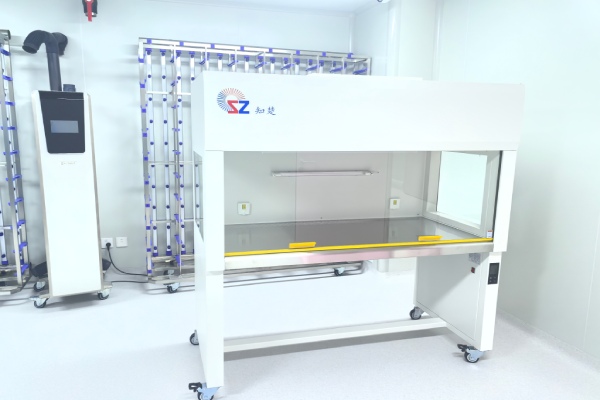

Zona de apoyo de esterilización y transferencia de instalaciones de animales de laboratorio con paneles de sala limpia y equipo de acero inoxidable
Foto del proyecto. Zona de apoyo con paneles de sala limpia y equipos relacionados con la transferencia para los flujos de trabajo de manipulación de materiales y jaulas.

HVAC y Monitoreo

Las habitaciones de animales dependen del control visible de la presión, el flujo de aire, la temperatura y la humedad

Para las instalaciones de animales, el HVAC no es solo un sistema de comodidad. Soporta relaciones de presión, control de olores, estabilidad de temperatura, estabilidad de humedad y separación entre zonas funcionales. Las fotos del proyecto muestran un panel de monitoreo ambiental con campos para diferencial de presión, cambios de aire, flujo de aire de suministro, flujo de aire de escape, temperatura y humedad.

Los valores de pantalla que se muestran son lecturas de fotos del sitio, no una especificación universal. La lección de ingeniería es más importante: las instalaciones de animales deben hacer que los parámetros críticos de la habitación sean visibles para los operadores para que las condiciones anormales de presión o flujo de aire puedan detectarse rápidamente.

ISO 14644-4 es relevante cuando el proyecto incluye diseño de estilo sala limpia, construcción y lógica de puesta en marcha. La aceptación final todavía debe basarse en el URS del propietario, el código local, los requisitos de animales de laboratorio y los registros de puesta en servicio.

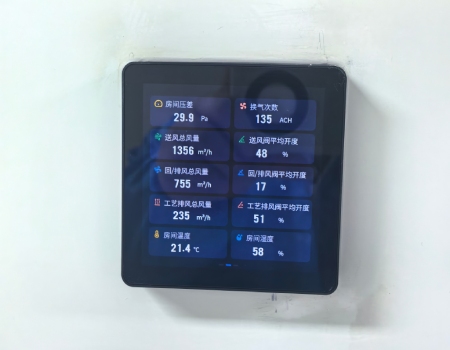

Panel de monitoreo ambiental de instalaciones de animales de laboratorio que muestra cambios de presión diferencial en la temperatura y la humedad del flujo de aire
Foto del proyecto. Pantalla de monitoreo ambiental que muestra los campos de presión ambiente, ACH, flujo de aire de suministro/escape, temperatura y humedad.

Lógica de entrega

La entrega del panel y la puerta debe seguir el paquete de dibujo

El conjunto de archivos del proyecto incluye dibujos dedicados a la sala de animales, horarios de paneles de pared y documentación de puertas de sala limpia. Esta coordinación es esencial porque las habitaciones de las instalaciones de animales a menudo combinan muchas interfaces en un área compacta: puertas de sala limpia, ventanas de observación, terminales de techo, iluminación, rejillas de retorno de pared baja, carros, equipos de esterilización y dispositivos de monitoreo de habitaciones.

Un sistema de paneles no puede ser tratado por separado del plan de puerta o HVAC. Si una rejilla de retorno, un balancín de puerta, una caja de paso o un dispositivo de monitoreo se desplaza durante la instalación, el acceso a la limpieza y las relaciones de presión pueden verse afectadas.

El valor del proyecto de Wonclean es, por lo tanto, la entrega de un paquete de paredes y puertas de sala limpia que se puede comprobar con dibujos antes de la instalación en el sitio. Para las salas de animales de laboratorio, esto reduce el riesgo de corte en campo, juntas expuestas y sellado inconsistente.

Verificación de datos técnicos

Lo que confirma este estudio de caso

  • La carpeta del proyecto identifica un proyecto de instalación de animales de laboratorio / sala de animales de la Academia China de Ciencias de Shanghai.
  • El paquete de dibujos incluye archivos CAD relacionados con la sala de animales del Edificio Sur 2, incluyendo la dimensión de la sala de animales y las referencias de dibujos de la sala de animales del Edificio Sur 2 7F-9F.
  • El programa revisado de paneles de pared identifica paneles de purificación hechos a mano de 50 mm con una construcción de chapa de acero blanco-gris personalizada de 0,5 + 0,5 mm.
  • Puerta de sala limpia, puerta limpia contra incendios y documentos de fabricación / asentamiento de paneles están presentes en la carpeta del proyecto, pero este artículo no publica cantidades confidenciales o valores del contrato.
  • Los valores de monitoreo ambiental visibles en la foto del sitio se tratan como lecturas de funcionamiento fotografiadas, no como criterios de diseño universales.
  • Este artículo no reclama la clasificación final de la habitación, la especie animal, el nivel de bioseguridad, el estado de SPF o el estado de acreditación; Estos artículos requieren validación proporcionada por el propietario y registros reguladores.

Normas técnicas de referencia

Fuentes a revisar durante la ingeniería de instalaciones de animales

Preguntas frecuentes

Preguntas frecuentes sobre el proyecto de instalaciones de animales de laboratorio

¿Qué hace que una instalación de animales sea diferente de una sala limpia general?

Una instalación animal debe apoyar el bienestar animal, el saneamiento, el flujo controlado de personal y materiales, el control de olores y parámetros ambientales estables. Los paneles y las puertas de la sala limpia son parte de ese sistema operativo.

¿Qué información del panel de pared se confirmó para este proyecto?

El cronograma revisado de paneles de pared identifica paneles de purificación hechos a mano de 50 mm con construcción de chapa de acero blanco-gris personalizada de 0,5 + 0,5 mm para el alcance de las instalaciones de animales.

¿Por qué es importante monitorear la presión y el flujo de aire en las salas de animales?

La presión, los cambios de aire, el flujo de aire de suministro y el flujo de aire de escape ayudan a mantener el control direccional entre las habitaciones y los pasillos. El monitoreo hace que las condiciones anormales sean más fáciles de identificar para los operadores.

¿Este estudio de caso prueba el estado de SPF o la clasificación de bioseguridad?

No. Las fotos y los documentos de fabricación muestran características de ingeniería, pero el estado de SPF, el nivel de bioseguridad o la clasificación final deben ser confirmados por la validación del propietario y la documentación regulatoria.

Apoyo al proyecto Wonclean

¿Planificar una instalación de animales de laboratorio o un espacio de investigación controlada?

Wonclean apoya instalaciones de animales de laboratorio, salas limpias de investigación y salas controladas con paneles de pared de salas limpias, sistemas de techo, puertas, ventanas de observación, cajas de paso, duchas de aire y coordinación de dibujos a nivel de proyecto.

Para un nuevo proyecto de instalación para animales, comparta la lista de habitaciones, el diagrama de flujo, el concepto de presión, los requisitos de limpieza, el calendario de puertas, la base de HVAC y el diseño del equipo para que la envoltura pueda coordinarse antes de la producción.
